Ένα ρουλεμάν συμπλεκτών τρόπων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | AS25 NSS25 TSS25 |

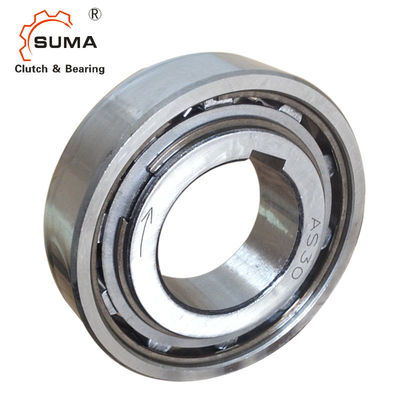

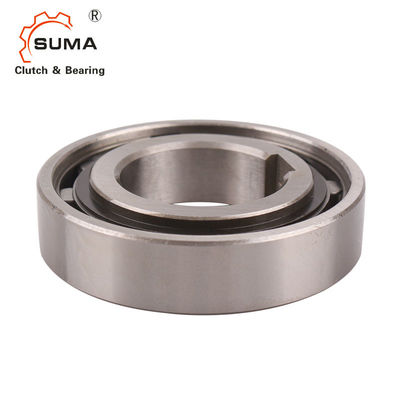

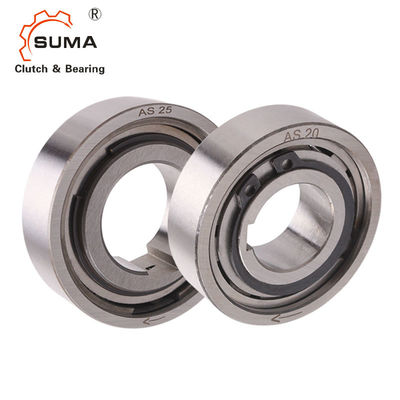

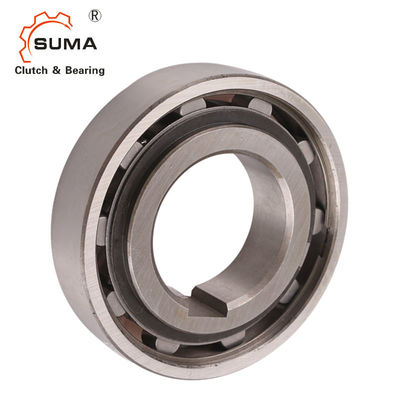

Κάνετε ελεύθερο πεντάλ ΩΣ TSS GCr15 Sprag NSS συμπλέκτης ένα ρουλεμάν τρόπων
Χαρακτηριστικό γνώρισμα
Ο τύπος ΟΠΩΣ είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση. Οι ονομαστικές εξωτερικές διαστάσεις είναι οι ίδιες με τη σειρά 62… ρουλεμάν.
Μια χαρακτηριστική ρύθμιση είναι να εγκατασταθεί αυτός ο τύπος παράλληλα με μια σειρά 62 που αφορά μέσα στις ίδιες ανοχές θέσης, όπως φαίνεται την ακόλουθη σελίδα. Η εσωτερική φυλή κλειδώνεται στον άξονα (εκτός από 6 χιλ. άντεξε).
Η εξωτερική φυλή έχει μια θετική ανοχή r6 για να δώσει έναν Τύπο ταιρίαξε σε μια κατοικία H7. Η εξωτερική κατοικία πρέπει να είναι αρκετά ισχυρή
Για να μην επεκταθεί μετά από τη συνέλευση. Αυτό το σχέδιο μπορεί να δεχτεί μια αξονική μη ευθυγράμμιση της εσωτερικής και εξωτερικής φυλής ± S/2.
Τεχνικό Datas
| Όνομα προϊόντων | ένα ρουλεμάν συμπλεκτών τρόπων |
| Πρότυπο | AS25 NSS25 |
| Υλικό | Χάλυβας χρωμίου GCr15 |
| Εσωτερική διάμετρος | 25mm |
| Εξωτερική διάμετρος | 52mm |
| Ικανότητα ροπής | 56Nm |
| Βάρος | 0.14kg |
| Συσκευασία | Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο |
| Όροι πληρωμής | TT. L/C, D/A, D/P, Western Union |
| Χρόνος παράδοσης | 10-15 ημέρες |
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος | Ροπή | Υπέρβαση των ταχυτήτων | Διαστάσεις | Βάρος | Ροπή έλξης | ||||||
| ΟΠΩΣ (NSS) | dH7 | TKN1) | nimax2) | namax3) | Dr6 | D5 | Λ | s | ε | φ | ||
| [χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0,8 | 0,8 | 0,12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0,8 | 0,8 | 0,14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0,8 | 1 | 0,22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
ΣΗΜΕΙΩΣΕΙΣ:
AS6 χωρίς keyway. ØD = -0-0,009
AS8-12 keyway στο DIN 6885,1.
Άλλα μεγέθη στο DIN 6885,3
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Οι τοποθετώντας διαστάσεις είναι ίδιες με τη σειρά 62 ρουλεμάν
Τοποθετώντας παράδειγμα
