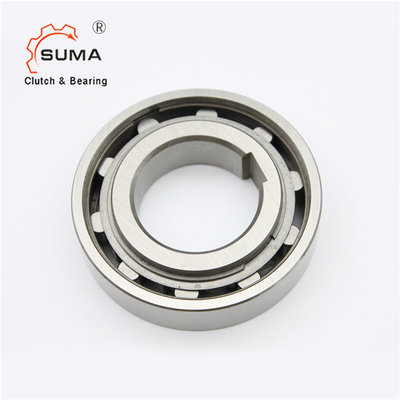

Ο συμπλέκτης αμερικανικής σειράς US55 AS55 Backstop κάνει ελεύθερο πεντάλ ρουλεμάν κυλίνδρων

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SUMA
Πιστοποίηση: ISO SGS
Αριθμό μοντέλου: US55 AS55
Ποσότητα παραγγελίας min: 1
Τιμή: USD8-USD10 PER PIECE
Συσκευασία λεπτομέρειες: Κιβώτιο χαρτοκιβωτίων
Χρόνος παράδοσης: 5 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 1000pcs το μήνα
Όνομα προϊόντων: Κάνετε ελεύθερο πεντάλ ρουλεμάν κυλίνδρων Υλικό: GCr15 φέρων χάλυβας
Ικανότητα ροπής: 185Nm Ταχύτητα περιστροφής: 1200RPM
Βάρος μονάδων: 0.42kg Εξουσιοδότηση: 1 έτος
ΜΕΓΕΘΟΣ: 20*47*14MM COem: Δεχτείτε
Υψηλό φως:

Ο συμπλέκτης κάνει ελεύθερο πεντάλ ρουλεμάν κυλίνδρων

,

Ο συμπλέκτης Backstop κάνει ελεύθερο πεντάλ ρουλεμάν κυλίνδρων

,

Ρουλεμάν συμπλεκτών κυλίνδρων US55 AS55

Ο συμπλέκτης αμερικανικής σειράς US55 AS55 Backstop κάνει ελεύθερο πεντάλ ρουλεμάν κυλίνδρων

Χαρακτηριστικά γνωρίσματα

Η αμερικανική σειρά κάνει ελεύθερο πεντάλ δεν είναι self-centering. Επομένως πρέπει να τοποθετηθούν ένα ή δύο ρουλεμάν δίπλα κάνει ελεύθερο πεντάλ έτσι ώστε η εξωτερική φυλή μπορεί να περιστραφεί κεντρικά στην εσωτερική φυλή.

Οι ΗΠΑ κάνουν ελεύθερο πεντάλ έχουν τα ρουλεμάν με τις ίδιες διαστάσεις με τα 62. Σειρά.

Οι δυνάμεις ροπής διαβιβάζονται από τον άξονα στην εσωτερική φυλή με τη βοήθεια ενός κλειδιού και από την εξωτερική φυλή στη διάταξη θέσεων με τη βοήθεια μιας τακτοποίησης παρέμβασης στην ανοχή r6 της εξωτερικής διαμέτρου.

Η ανοχή άξονων πρέπει να είναι είτε h6 είτε j7 οι ανοχές για τη διάταξη θέσεων πρέπει να είναι είτε H7 είτε J6.

Πρίν τίθεται επάνω στην υπηρεσία, κάνει ελεύθερο πεντάλ πρέπει να λαδωθεί με τα κατάλληλα λιπαντικά μετά από

οδηγίες που δίνονται στη σελίδα 12. Η λίπανση πετρελαίου είναι ουσιαστική όταν επιτυγχάνεται ένας μεγάλος αριθμός των περιστροφών σε ουδέτερο.
Διαστάσεις και ικανότητες

ΣΑΝ .jpg

Τύπος Μέγεθος



TKN1)

Υπέρβαση των ταχυτήτων

Βάρος



Ροπή έλξης
ΗΠΑ (NSS) dH7 nimax2) namax3) Dr6 D5 Λ s ε φ TR
[χιλ.] [NM] [ελάχιστος-1] [ελάχιστος-1] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [κλ] [Ncm]
6 2.1 5000 7500 19 15.8 6 0,3 0,6 0,3 0,01 0,18
8 3.8 4300 6500 24 20 8 1.3 0,6 0,6 0,02 0,24
10 6.8 3500 5200 30 25.9 9 1.3 0,6 0,6 0,03 0,36
12 13 3200 4800 32 28 10 1.3 0,6 0,6 0,04 0,48
15 14 2800 4300 35 31 11 1.4 0,6 0,6 0,05 0,7
20 40 2200 3300 47 40 14 2.4 0,8 0,8 0,12 1.4
25 56 1900 2900 52 45.9 15 2.4 0,8 0,8 0,14 2.4
30 90 1600 2400 62 55 16 2.4 0,8 1 0,22 7.8
35 143 1300 2000 72 64 17 2.5 0,8 1 0,31 9
40 185 1200 1800 80 72 18 2.5 0,8 1 0,39 10
45 218 1000 1600 85 77 19 2.5 1.2 1 0,44 11
50 230 950 1500 90 82 20 2.5 1.2 1 0,49 13
55 308 800 1300 100 90 21 2.5 1.2 1 0,66 14
60 508 700 1100 110 100 22 2.5 1.2 1.5 0,81 26
80 1063 600 900 140 128 26 2.5 1.2 1.5 1.41 58



ΣΗΜΕΙΩΣΕΙΣ:
AS6 χωρίς keyway. ØD = -0-0,009
AS8-12 keyway στο DIN 6885,1.
Άλλα μεγέθη στο DIN 6885,3
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Οι τοποθετώντας διαστάσεις είναι ίδιες με τη σειρά 62 ρουλεμάν

Τοποθετώντας παράδειγμα

ΣΑΝ .jpg

Εικόνες
  Ο συμπλέκτης αμερικανικής σειράς US55 AS55 Backstop κάνει ελεύθερο πεντάλ ρουλεμάν κυλίνδρων 2

Ο συμπλέκτης αμερικανικής σειράς US55 AS55 Backstop κάνει ελεύθερο πεντάλ ρουλεμάν κυλίνδρων 3


Ο συμπλέκτης αμερικανικής σειράς US55 AS55 Backstop κάνει ελεύθερο πεντάλ ρουλεμάν κυλίνδρων 4
