UHF συμπλέκτης εκκέντρων ρουλεμάν τρόπων σειράς UHF20 UHF25 ένα

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SUMA
Πιστοποίηση: ISO SGS
Αριθμό μοντέλου: UHF20 UHF25
Ποσότητα παραγγελίας min: 1
Τιμή: USD8-USD10PER PIECE
Συσκευασία λεπτομέρειες: Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Χρόνος παράδοσης: 10-15 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 1000pcs το μήνα
Όνομα προϊόντων: Συμπλέκτης εκκέντρων Υλικό: GCr15 φέρων χάλυβας
Ικανότητα ροπής: 7250Nm Ταχύτητα περιστροφής: 680RPM
ΒΑΡΟΣ ΜΟΝΑΔΩΝ: 0.6kg Εξουσιοδότηση: 1 έτος
Μέγεθος: 20*60*20mm COem: Δεχτείτε
Υψηλό φως:

UHF20 ένα ρουλεμάν τρόπων

,

UHF25 ένας συμπλέκτης εκκέντρων ρουλεμάν τρόπων

,

GCr15 ένα ρουλεμάν συμπλεκτών τρόπων

UHF συμπλέκτης εκκέντρων ρουλεμάν τρόπων σειράς UHF20 UHF25 ένα

Χαρακτηριστικά γνωρίσματα

Η UHF σειρά είναι sprag τύπος κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Το ρουλεμάν είναι supporte axil και ακτινωτό φορτίο. Η λίπανση και η σφράγιση πρέπει να παρασχεθούν επίσης από την εγκατάσταση.

Η εσωτερική φυλή κλειδώνεται στον άξονα. Η εξωτερική φυλή έχει τη θετική ανοχή n6, για να δώσει σε ένα fitin Τύπου μια κατοικία H7.
Διαστάσεις και ικανότητες

Τύπος Διάσταση Keyway (εξωτερικό
δαχτυλίδι)
Keyway (εσωτερικό δαχτυλίδι) Ονομαστικός
ροπή
NM
Βάρος
κλ
  δ Δ Β B×t B1×t1
UHF12 12 37 20 6×2.5 4×1.7 42 0,115
UHF14 14 42 19 5×1.6 5×2.3 46 0,139
UHF16 16 42 19 5×1.6 5×1.7 47 0,132
UHF17 17 47 19 6×2 5×2.3 75 0,167
UHF18 18 60 20 6×2.5 6×2.5 105 0,287
UHF20 20 60 20 6×2.5 6×2.7 105 0,277
UHF25 25 62 24 8×2.5 8×2 142 0,285
UHF30 30 72 27 10×2.6 8×2 227 0,513
UHF35 35 80 31 12×4 10×2.5 230 0,718
UHF40 40 80 39 12×2.8 10×2.5 429 0,823
UHF45 45 105 36 14×3 10×3 572 1.6
UHF50 50 130 36 14×5 14×3.8 690 2.49
UHF60 60 130 46 14×5 14×3.5 1030 2.88
UHF70 70 150 46 14×5 14×3.5 1470 4.6
UHF90 90 180 90 -- 25×5.4 3281 11.11


ΣΗΜΕΙΩΣΕΙΣ

ASNU8-12, keyway ASNU200 στο DIN 6885. 1,

άλλα μεγέθη στο DIN 6885,3
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών

Τοποθετώντας παράδειγμα


Εικόνες

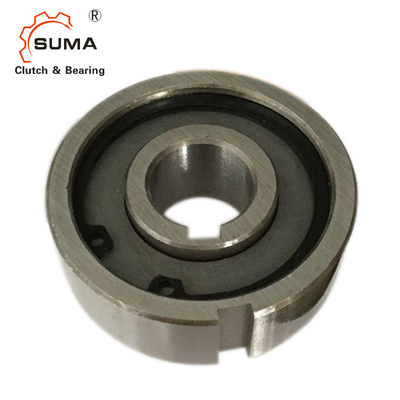

UHF συμπλέκτης εκκέντρων ρουλεμάν τρόπων σειράς UHF20 UHF25 ένα 1

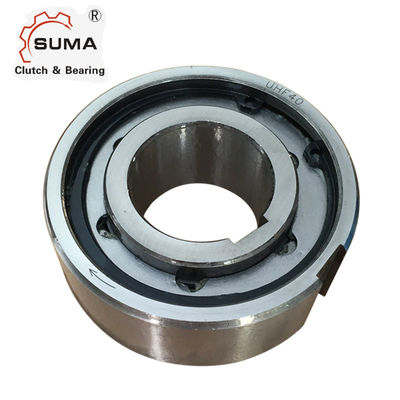

UHF συμπλέκτης εκκέντρων ρουλεμάν τρόπων σειράς UHF20 UHF25 ένα 2

UHF συμπλέκτης εκκέντρων ρουλεμάν τρόπων σειράς UHF20 UHF25 ένα 3
