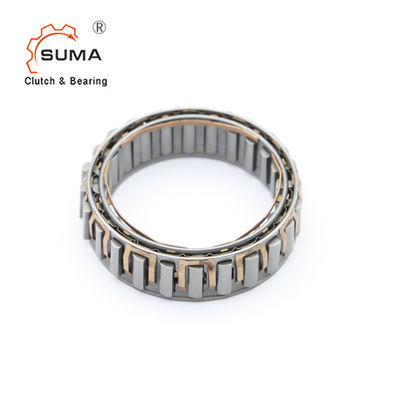

GP σειρά GP4445A που υπερβαίνει το συμπλέκτη ένα τρόπος που αντέχει Sprag

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SUMA
Πιστοποίηση: ISO SGS
Αριθμό μοντέλου: GP4445A
Ποσότητα παραγγελίας min: 1
Τιμή: USD6.5-USD8 PER PIECE
Συσκευασία λεπτομέρειες: Κιβώτιο χαρτοκιβωτίων
Χρόνος παράδοσης: 3-5 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 10000pcs το μήνα
Όνομα προϊόντων: Ένας τρόπος που αντέχει Sprag Υλικό: GCr15 φέρων χάλυβας
Ικανότητα ροπής: 363Nm Ταχύτητα περιστροφής: 4300RPM
ΒΑΡΟΣ ΜΟΝΑΔΩΝ: 0.095kg Εξουσιοδότηση: 1 έτος
Μέγεθος: 44.45*61.11*16mm COem: Δεχτείτε
Υψηλό φως:

Συμπλέκτης ένα τρόπος που αντέχει Sprag

,

GP σειρά ένας τρόπος που αντέχει Sprag

,

Υπερβαίνοντας το συμπλέκτη ένα ρουλεμάν τρόπων

GP σειρά GP4445A που υπερβαίνει το συμπλέκτη ένα τρόπος που αντέχει Sprag

Συνοπτική εισαγωγή

Η GP σειρά… είναι ένα κλουβί με τα στοιχεία επαφών που τρέχουν όπως κάνει ελεύθερο πεντάλ στις φυλές που μετριούνται πρώτιστα στις ίντσες.

Οι μικρότερες διαστάσεις και η υψηλή μετάδοση κλείνουν προσφέρουν κάποια να ενδιαφέρουν τεχνικά και τις λύσεις οικονομίας.

Να εγκαταστήσει τις πολλαπλάσιες ροπές αυξήσεων κλουβιών δίπλα-δίπλα.

Είναι απαραίτητο να τοποθετηθούν ένα ή δύο ρουλεμάν δίπλα κάνει ελεύθερο πεντάλ έτσι ώστε η εξωτερική φυλή μπορεί να περιστραφεί κεντρικά στην εσωτερική φυλή.

Όταν η γλιστρώντας φυλή επεξεργάζεται στη μηχανή στα καθίσματα ή στους άξονες, οι ακόλουθες προδιαγραφές

1) πρέπει να υιοθετηθείτε στη 60/62 σκληρότητα επιφάνειας HRC

2) 1 χιλ. ελάχιστου βάθους της μετρίασης μετά από να αλέσει

3) εξασφαλίστε την ομόκεντρη περιστροφή των φυλών

4) λίπανση κατάλληλη για την εφαρμογή.

Διαστάσεις και ικανότητες

GP σειρά GP4445A που υπερβαίνει το συμπλέκτη ένα τρόπος που αντέχει Sprag 0

Μέγεθος Ροπή Υπέρβαση των ταχυτήτων
[ελάχιστος-1]
Øa
+ 0.008
- 0.005
Øc
± 0.013
Διάστημα Sprag emin Ødmin Øbmax Αριθμός συνδετήρων Αριθμός sprags Βάρος
TKN 1[NM] nimax 2 Namax 2 [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [κλ]
GP2222G 63 8600 4300 22,225 38,885 8.33 10 50 15 - 12 0,03
GP2776 119 6900 3400 27,762 44,422 8.33 13.5 58 18 - 14 0,055
GP3034 124 6300 3100 30.34 47 8.33 13.5 62 20 - 14 0,06
GP3175 (3C) 159 6000 3000 31.75 48.41 8.33 13.5 63 24 3 16 0,06
GP3809A 275 5000 2500 38,092 54,752 8.33 16 71 29 - 18 0,085
GP4127 (3C) 224 4600 2300 41,275 57,935 8.33 13.5 75 32 3 18 0,09
GP4445A 363 4300 2100 44.45 61.11 8.33 16 79 34 - 20 0,095
GP4972 (4C) 306 3800 1900 49,721 66,381 8.33 13.5 86 38 4 22 0,1
GP5476A 525 3500 1700 54,765 71,425 8.33 16 92 42 - 24 0,11
GP5476A (4C) 525 3500 1700 54,765 71,425 8.33 16 92 42 4 24 0,13
GP5476B (4C) 769 3500 1700 54,765 71,425 8.33 21 92 42 4 24 0,18
GP5476C (4C) 990 3500 1700 54,765 71,425 8.33 25.4 92 42 4 24 0,2
GP5776A 604 3300 1600 57.76 74.42 8.33 16 98 44 - 26 0,11
GP6334B 806 3000 1500 63.34 80 8.33 21 104 50 - 26 0,175
GP7221 (5C) 675 2600 1300 72,217 88,877 8.33 13.5 115 56 5 30 0,14
GP7221B 1279 2600 1300 72,217 88,877 8.33 21 115 56 - 30 0,185
GP7221B (5C) 1279 2600 1300 72,217 88,877 8.33 21 115 56 5 30 0,21
GP7969C (5C) 2038 2400 1200 79,698 96,358 8.33 25.4 124 61 5 34 0,28
GP8334C 2055 2300 1100 83.34 100 8.33 25.4 132 65 - 34 0,27
GP8729A 1250 2200 1100 87.29 103.96 8.33 16 134 67 - 34 0,165
GP10323A (3C) * 1612 1800 900 103,231 ** 119,891 8.33 16 155 80 3 40 0,205
GP12334C* 4800 1500 750 123.34 ** 140 8.33 25.4 184 96 - 50 0,4
GP12388C (11C) 4875 1500 750 123,881 142.88 9.5 25.4 196 96 11 44 0,4


ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 12 έως 19
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
*) Η εσωτερική κεντραρίσματος φλάντζα κλουβιών είναι στο αντίθετο
πλευρά
**) Επέκταση της ανοχής σε ± 0.013 επιτρεπτό

Τοποθετώντας παράδειγμα


Εικόνες


 GP σειρά GP4445A που υπερβαίνει το συμπλέκτη ένα τρόπος που αντέχει Sprag 2

GP σειρά GP4445A που υπερβαίνει το συμπλέκτη ένα τρόπος που αντέχει Sprag 3

GP σειρά GP4445A που υπερβαίνει το συμπλέκτη ένα τρόπος που αντέχει Sprag 4

GP σειρά GP4445A που υπερβαίνει το συμπλέκτη ένα τρόπος που αντέχει Sprag 5
