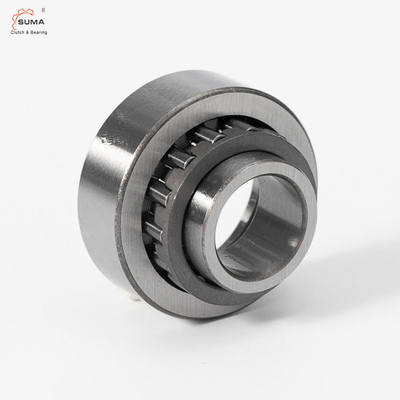

Ρουλεμάν βελόνων κυλίνδρων υποστήριξης STO30 STO35 STO40 με το εσωτερικό δαχτυλίδι
Χαρακτηριστικά γνωρίσματα των κυλίνδρων υποστήριξης STO
Κύλινδροι υποστήριξης σειράς STO, χωρίς δαχτυλίδια φλαντζών, με ένα εσωτερικό δαχτυλίδι.
Κύλινδροι υποστήριξης σειράς RSTO, χωρίς δαχτυλίδια φλαντζών, με ένα εσωτερικό δαχτυλίδι.
Ο τύπος STO έχει ένα εσωτερικό δαχτυλίδι, και τα εσωτερικά και εξωτερικά δαχτυλίδια και οι συνελεύσεις κλουβιών κυλίνδρων βελόνων ταιριάσματός τους μπορούν να εγκατασταθούν χωριστά.
Ο τύπος κυλίνδρων RSTO υποστήριξης δεν έχει ένα εσωτερικό δαχτυλίδι, και ο κύλινδρος υποστήριξης μπορεί να τρέξει άμεσα στον άξονα ως raceway.
Δεδομένου ότι οι κύλινδροι υποστήριξης τύπων RSTO και STO δεν έχουν τα πλευρά και τα διατηρώντας δαχτυλίδια προσώπου τελών, πρέπει να καθοδηγηθούν αξονικώς κατά τη διάρκεια της εγκατάστασης, και οι καθοδηγώντας επιφάνειές τους να είναι τουλάχιστον ακρίβεια που επεξεργάζεται στη μηχανή πρέπει.
Διαστάσεις και ικανότητες των κυλίνδρων διαδρομής τύπων ζυγών
Διαστάσεις | Μάζα | Προσδιορισμός | ||||||||||||||
Δ | δ | Γ | Β | Δ1 | Φ | Ε | ρ | ρ1,2 | Γ | Γ0 | PU | FR | Φ0ρ | |||
χιλ. | κλ | kN | kN | kN | r/min | |||||||||||
19 | 6 | 9,8 | 10 | – | 10 | 13 | 0,3 | 0,3 | 0.017 | STO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
6 | 11,8 | 12 | 16 | 10 | – | 0,3 | 0,3 | 0.022 | NA 22/6.2RS | 4,02 | 3,65 | 0.425 | 2,55 | 3,6 | 7000 | |
24 | 8 | 9,8 | 10 | – | 12 | 15 | 0,3 | 0,3 | 0.026 | STO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
8 | 11,8 | 12 | 18 | 12 | – | 0,3 | 0,3 | 0.034 | NA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
30 | 10 | 11,8 | 12 | – | 14 | 20 | 0,3 | 0,3 | 0.049 | STO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
10 | 13,8 | 14 | 20 | 14 | – | 0,6 | 0,3 | 0,06 | NA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
32 | 12 | 11,8 | 12 | – | 16 | 22 | 0,3 | 0,3 | 0.057 | STO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
12 | 13,8 | 14 | 22 | 16 | – | 0,6 | 0,3 | 0.067 | NA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
35 | 15 | 11,8 | 12 | – | 20 | 26 | 0,3 | 0,3 | 0.063 | STO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
15 | 13,8 | 14 | 26 | 20 | – | 0,6 | 0,3 | 0.075 | NA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
40 | 17 | 15,8 | 16 | – | 22 | 29 | 0,3 | 0,3 | 0,11 | STO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 |
17 | 15,8 | 16 | 28 | 22 | – | 1 | 0,3 | 0,11 | NA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 | |
47 | 20 | 15,8 | 16 | – | 25 | 32 | 0,3 | 0,3 | 0,15 | STO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
20 | 17,8 | 18 | 33 | 25 | – | 1 | 0,3 | 0,18 | NA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
52 | 25 | 15,8 | 16 | – | 30 | 37 | 0,3 | 0,3 | 0,18 | STO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
25 | 17,8 | 18 | 38 | 30 | – | 1 | 0,3 | 0,21 | NA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
62 | 30 | 19,8 | 20 | – | 38 | 46 | 0,6 | 0,6 | 0,31 | STO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2800 |
30 | 19,8 | 20 | 43 | 35 | – | 1 | 0,3 | 0,32 | NA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2600 | |
72 | 35 | 19,8 | 20 | – | 42 | 50 | 0,6 | 0,6 | 0,44 | STO 35 | 25,5 | 40,5 | 5 | 36 | 51 | 2200 |
35 | 22,7 | 23 | 50 | 42 | – | 1,1 | 0,6 | 0,51 | NA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
80 | 40 | 19,8 | 20 | – | 50 | 58 | 1 | 1 | 0,53 | STO 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
40 | 22,7 | 23 | 57 | 48 | – | 1,1 | 0,6 | 0,63 | NA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
85 | 45 | 19,8 | 20 | – | 55 | 63 | 1 | 1 | 0,58 | STO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
90 | 50 | 19,8 | 20 | – | 60 | 68 | 1 | 1 | 0,62 | STO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
50 | 22,7 | 23 | 68 | – | – | 1,1 | 0,6 | 0,69 | NA2210.2RS | 28,1 | 43 | 5,3 | 34,5 | 50 | 1600 |
