Ο τύπος Sprag GCr15 κάνει ελεύθερο πεντάλ ένα ρουλεμάν συμπλεκτών τρόπων
Χαρακτηριστικά γνωρίσματα
Η βρετανική. .zz σειρά είναι κάνει ελεύθερο πεντάλ ενσωματώνοντας ένα ρουλεμάν 62. .series. Η μόνος-κεντροθέτηση κάνει ελεύθερο πεντάλ είναι ήδη και έρχεται με τη dust-proof προστασία. Για το βρετανικό. .ZZ πρότυπο, η μετάδοση εμφανίζεται με την εγκατάσταση της διαμόρφωσης με την ανοχή n6 για τον άξονα και n6 για το κάθισμα. Το πρότυπο UKC. .ZZ είναι εξοπλισμένο με keyway στην εσωτερική φυλή και πρέπει να εγκατασταθεί στους άξονες ανοχής k6.
Η συναρμολόγηση καθισμάτων πρέπει να πραγματοποιηθεί με την ανοχή διαμόρφωσης n6. Το πρότυπο UKCC. .ZZ είναι εξοπλισμένο με keyway στην εσωτερική και εξωτερική φυλή, οι ανοχές είναι h6 για τον άξονα και h6 για το άκαμπτο κάθισμα. η βρετανική. .zz σειρά χτίζεται με μια εκκαθάριση c5 που μετατρέπεται σε κανονική εκκαθάριση μετά από τη διαμόρφωση. Οι φυλές μπορούν να κολληθούν στον άξονα και το κάθισμα. Σε αυτήν την περίπτωση, η εκκαθάριση παραμένει c5.
Θερμοκρασία εργασίας:
-10°C +60°C
Διαστάσεις και ικανότητες
Πρότυπο | δ | Dh5 | Λ | BJS10 | τ | b1JS9 | T1 | Βάρος | nMAX | Χωρητικότητα φορτίων | Ρουλεμάν Σειρά |
TN | Αντίσταση ροπή |
|
χιλ. | κλ | ελάχιστος-1 | din.(N) | stat.(N) | NM | NM | ||||||||
UK 8 ZZ | 8 | 22 | 9 | 0,02 | 15000 | 3300 | 860 | 2.5 | 0,005 | |||||
UK 12 ZZ | 12 | 32 | 10 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0,007 | ||||
UK 15 ZZ | 15 | 35 | 11 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0,009 | ||||
UK 17 ZZ | 17 | 40 | 12 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0,011 | ||||
UK 20 ZZ | 20 | 47 | 14 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||||
UK 25 ZZ | 25 | 52 | 15 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||||
UK 30 ZZ | 30 | 62 | 16 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||||
UK 35 ZZ | 35 | 72 | 17 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||||
UK 40 ZZ | 40 | 80 | 22 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||||
UKC 12 ZZ | 12 | 32 | 10 | 4 | 1.3 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0,007 | ||
UKC 15 ZZ | 15 | 35 | 11 | 5 | 1.2 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0,009 | ||
UKC 17 ZZ | 17 | 40 | 12 | 5 | 1.2 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0,011 | ||
UKC 20 ZZ | 20 | 47 | 14 | 6 | 1.6 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||
UKC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||
UKC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||
UKC 35 ZZ | 35 | 72 | 17 | 10 | 2.4 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||
UKC 40 ZZ | 40 | 80 | 22 | 12 | 3.3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||
UKCC 15 ZZ | 15 | 35 | 11 | 5 | 1.2 | 2 | 0,6 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0,009 |
UKCC 17 ZZ | 17 | 40 | 12 | 5 | 1.2 | 2 | 1 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0,011 |
UKCC 20 ZZ | 20 | 47 | 14 | 6 | 1.6 | 3 | 1.5 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 |
UKCC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 6 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 |
UKCC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 6 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 |
UKCC 35 ZZ | 35 | 72 | 17 | 10 | 2.4 | 8 | 2.5 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 |
UKCC 40 ZZ | 40 | 80 | 22 | 12 | 3.3 | 10 | 3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 |

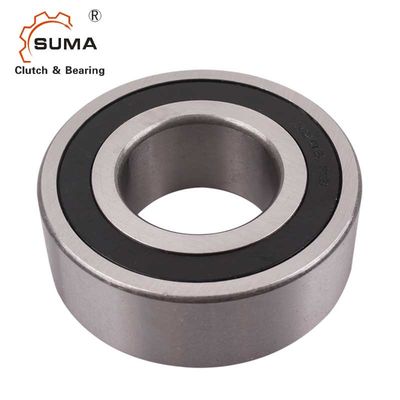

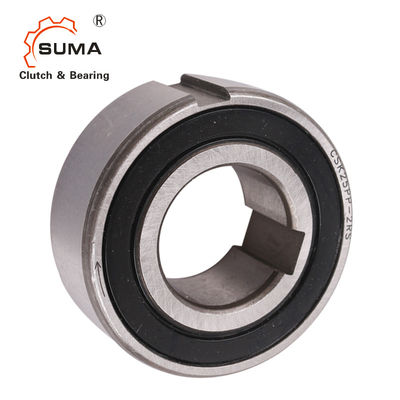

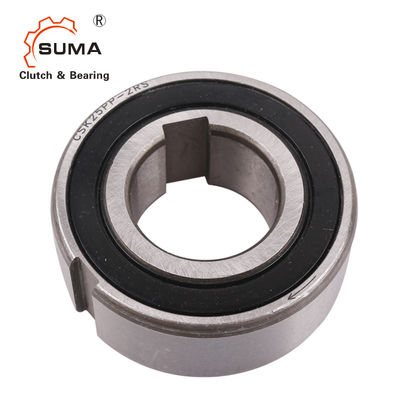

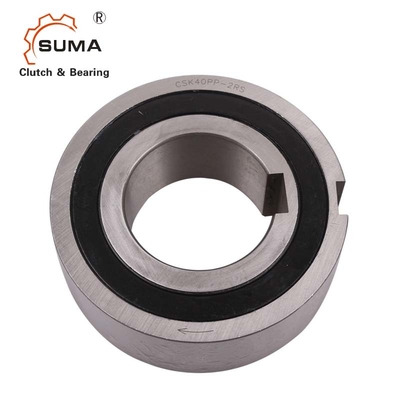

Εικόνες
