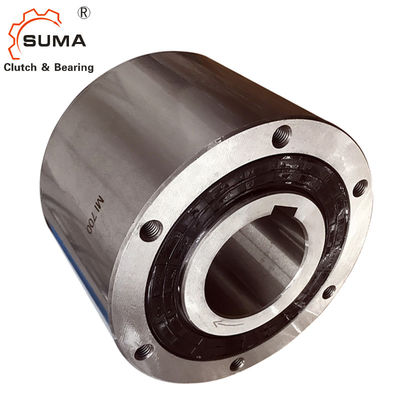

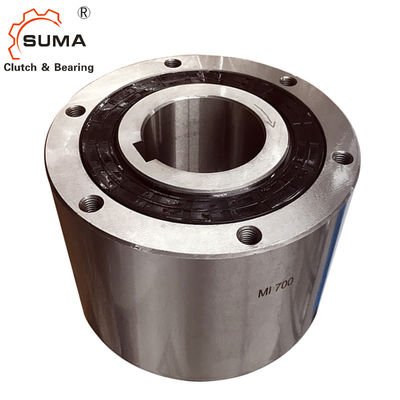

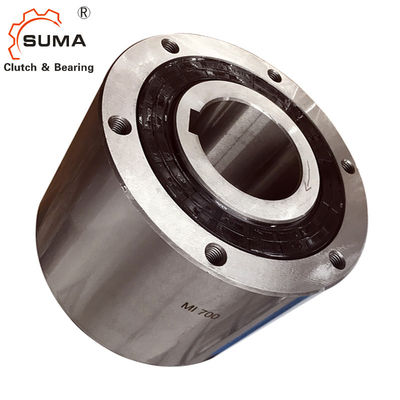

MG500 υψηλή ταχύτητα 1 κατευθυντικό ρουλεμάν συμπλεκτών εκκέντρων Backstop
Χαρακτηριστικά γνωρίσματα
1. Συμπλέκτης που σχεδιάζεται ανεξάρτητος για τις εφαρμογές υψηλής ταχύτητας.
2. Η συνέλευση κλουβιών εκκέντρων κατασκεύασε για τη βέλτιστη απόδοση και αύξησε την ικανότητα.
3. Δύο ρουλεμάν που περιλαμβάνονται για να υποστηρίξουν το ακτινωτά φορτίο και concentricity μεταξύ των φυλών.
4. Θετικό χείλι επαφών ή αισθητές σφραγίδες που παρέχεται για τη λίπανση λιπών ή πετρελαίου.
5. Οι τρυπημένες τρύπες επεξεργάζονται στη μηχανή στις άκρες της εξωτερικής φυλής για να τοποθετήσουν τα βοηθητικά συστατικά.
6. Μετρικός άντεξε και keyway διαθέσιμο.
7. Τοποθετώντας τα εξαρτήματα διαθέσιμα.
MG300A – 700A σειρά
Πρώτιστα χρησιμοποιημένος για τις γενικές εφαρμογές καθήκοντος, την υπέρβαση, την πίσω-παύση και την ελαφριά ευρετηρίαση καθήκοντος. Το πρότυπο MG προσφέρει την ακριβή ενεργοποίηση άνοιξη για να παρέχει πολύ να υπερβεί τη ζωή ένδυσης.
MI300A – 700A σειρά
Συστημένος για την ευρετηρίαση υψηλής επίδοσης, που χρησιμοποιείται στις εφαρμογές μεγαλύτερες από 150 κτυπήματα ανά λεπτό ή τις εφαρμογές που απαιτούν την υψηλή ακρίβεια ευρετηρίασης. Ενσωμάτωση μιας κατοχυρωμένης με δίπλωμα ευρεσιτεχνίας, χαμηλής αδράνειας
κλουβί και βαρέων καθηκόντων ενεργοποιώντας ελατήριο για τη γρήγορη αντίδραση εκκέντρων.
MO300A – 700A σειρά
Γίνοντας με τις αισθητές σφραγίδες λιπών για να ελαχιστοποιήσει την έλξη σφραγίδων για την εσωτερική φυλή υψηλής ταχύτητας που υπερβαίνει τις εφαρμογές. Το πρότυπο της MO παραδίδεται με την τυποποιημένη λίπανση λιπών.
MR300A – 700A σειρά
Σκοπεύω για υπέρβαση μεγάλων την εξωτερική φυλών, που ενσωματώνει μια μοναδική κατασκευή κλουβιών εκκέντρων που χρησιμοποιεί τη φυγοκεντρική δύναμη για να ελαχιστοποιήσει την έλξη εκκέντρων. Η οδηγώντας ταχύτητα του συμπλέκτη δεν μπορεί να υπερβεί την περιστροφή/λεπτό που παρουσιάζεται στον πίνακα για την εσωτερική φυλή.
Τεχνικό Datas
Στοιχείο | MG/MR/MO/MI500A |
Ακρίβεια | P6 |
Τύπος | έκκεντρο |
Άντεξε το μέγεθος (χιλ.) | 44.45 |
Εξωτερική φυλή (χιλ.) | 92.08 |
Ροπή (KN) | 1593 |
Μέγιστη εσωτερική υπέρβαση φυλών (κύκλος/λ.) | 2700 |
Ροπή έλξης (NM) | 0,5 |
Βάρος (κλ) | 5 |
Συσκευασία | Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο |
Χρόνος παράδοσης | 7-10 ημέρες μετά από τη διαταγή που επιβεβαιώνεται |
Όροι πληρωμής | L/C, T/T, D/P, D/A, Western Union |
Διαστάσεις και ικανότητες
Πρότυπο | Ροπή | Έλξη | Μέγιστο. | Μέγιστο. |
Άντεξε Μέγεθος |
Α | Β (h7) |
Γ | PCD Δ |
Ε | Φ | S | Α.Μ. | Βάρος (κλ) |
||
Υπέρβαση | No.of | |||||||||||||||
Ικανότητα | Ροπή | (r/min) | Ευρετηρίαση |
Τρυπημένος Τρύπες |
||||||||||||
(NM) | (NM) | Εσωτερικός | Εξωτερικός |
(κύκλος του /min) |
Dia. |
Κλειδί τρόπος |
×Size×Pitch | |||||||||
Φυλή | Φυλή | (H7) | ||||||||||||||
MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
MI 600 | 1.54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
MI 700 | 2.63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28.13 | 20 | _ | 150 |
Πρότυπο Αριθ. |
Ροπή ικανότητα |
Ροπή έλξης | Max που υπερβαίνει την ταχύτητα | Διαστάσεις | Βάρος | ||||||
Εσωτερική φυλή | Εξωτερική φυλή | Α | Β | Γ | Δ | Ε | Φ | ||||
NM | NM | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | κλ | |||
MG300A | 373 | 0,2 | 2900 | 800 |
76.15/ 76.20 |
66.68 | 60.33 | 63.5 | 28.58 | 8.9 | 2 |
MI300A | - | - | |||||||||
MO300A | 3600 | 800 | |||||||||
MR300A | 800 | 2900 | |||||||||
MG400A | 542 | 0,3 | 2700 | 800 |
88.85/ 88.90 |
73.03 | 66.68 | 69.9 | 31.75 | 11.4 | 3 |
MI400A | - | - | |||||||||
MO400A | 3600 | 800 | |||||||||
MR400A | 800 | 2700 | |||||||||
MG500A | 1593 | 0,5 | 2400 | 750 |
107.90/ 107.95 |
92.08 | 85.73 | 88.9 | 44.45 | 12.4 | 5 |
MI500A | - | - | |||||||||
MO500A | 3000 | 750 | |||||||||
MR500A | 750 | 2400 | |||||||||
MG600A | 3051 | 0,9 | 1800 | 700 |
136.47/ 136.53 |
120.65 | 92.08 | 95.3 | 69.85 | 12.7 | 9 |
MI600A | - | - | |||||||||
MO600A | 2400 | 700 | |||||||||
MR600A | 700 | 2100 | |||||||||
MG700A | 6779 | 1.8 | 1200 | 400 |
180.92/ 180.98 |
158.75 | 123.83 | 127.0 | 101.60 | 17.3 | 20 |
MI700A | - | - | |||||||||
MO700A | 2000 | 400 | |||||||||
MR700A | 400 | 1750 |
Πρότυπο Αριθ. |
Διαστάσεις |
No.of βρύση (Όρος) τρύπες |
Μέγεθος νημάτων | Χρησιμοποιήσιμο βάθος νημάτων | Λιπαντικό έλαιο | Λιπαντικό έλαιο ΚΑΠ Oz | Βάρος | ||||||||||
Γ | Δ | Ε | Φ | ||||||||||||||
Ίντσα | χιλ. | Ίντσα | χιλ. | Ίντσα | χιλ. | Ίντσα | χιλ. | Ίντσα | χιλ. | Ίντσα | χιλ. | λίβρες | κλ | ||||
MG300A | 2,375 | 60.33 | 2.50 | 63.5 | 1,125 | 28.58 | 0,35 | 8.9 | 4 | 0.250-28 | 6.35-711 | 0,500 | 12.70 | Πετρέλαιο | 0,85 | 4 | 2 |
MI300A | Πετρέλαιο | 1.25 | |||||||||||||||
MO300A | Λίπος | 0,5 | |||||||||||||||
MR300A | Πετρέλαιο | 0,85 | |||||||||||||||
MG400A | 2,625 | 66.68 | 2.75 | 69.9 | 1,250 | 31.75 | 0,45 | 11.4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15.88 | Πετρέλαιο | 1.1 | 6 | 3 |
MI400A | Πετρέλαιο | 1.4 | |||||||||||||||
MO400A | Λίπος | 0,5 | |||||||||||||||
MR400A | Πετρέλαιο | 1.1 | |||||||||||||||
MG500A | 3,375 | 85.73 | 3.50 | 88.9 | 1,750 | 44.45 | 0,48 | 12.4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15.88 | Πετρέλαιο | 1.8 | 11 | 5 |
MI500A | Πετρέλαιο | 3.0 | |||||||||||||||
MO500A | Λίπος | 1.0 | |||||||||||||||
MR500A | Πετρέλαιο | 1.8 | |||||||||||||||
MG600A | 3,625 | 92.08 | 3.75 | 95.3 | 2,750 | 69.85 | 0,50 | 12.7 | 6 | 0.313-24 | 7.94-610 | 0,625 | 19.05 | Πετρέλαιο | 2.8 | 19 | 9 |
MI600A | Πετρέλαιο | 4.5 | |||||||||||||||
MO600A | Λίπος | 1.5 | |||||||||||||||
MR600A | Πετρέλαιο | 2.8 | |||||||||||||||
MG700A | 4,875 | 123.83 | 5.00 | 127.0 | 4,000 | 101.60 | 0,68 | 17.3 | 8 | 0.375-24 | 9.53-610 | 0,750 | Πετρέλαιο | 4.6 | 43 | 20 | |
MI700A | Πετρέλαιο | 10.9 | |||||||||||||||
MO700A | Λίπος | 2.9 | |||||||||||||||
MR700A | Πετρέλαιο | 4.6 |
Πρότυπο | Ικανότητα ροπής |
Μέγιστος Υπέρβαση της περιστροφής/λεπτό |
Ονομαστικός Υπέρβαση της έλξης |
Το απόθεμα τρυπά; 1 | Keyways1 | Διαστάσεις | ||||||||
Α | Β | |||||||||||||
Λίβρα-πόδια | NM | Εσωτερική φυλή | Εξωτερική φυλή | Λίβρα-πόδια | NM | Ίντσα | χιλ. | Ίντσα | χιλ. | Ίντσα | χιλ. | Ίντσα | χιλ. | |
MG300A | 275 | 373 | 2900 | 800 | 0,17 | 0,2 | 0,500 | 12.70 | 0.125×0.167 | 3.18×4.24 |
3,000 2,998 |
76.15 το /76.20 |
25/8 | 66.68 |
MI300A | - | - | 0,625 | 15.88 | 0.188×0.094 | 4.76×2.38 | ||||||||
MO300A | 3600 | 800 | 0,750 | 19.05 | 0.188×0.094 | 4.76×2.38 | ||||||||
MR300A | 800 | 2900 | ||||||||||||
MG400A | 400 | 542 | 2700 | 800 | 0,21 | 0,3 | 0,625 | 15.88 | 0.188×0.094 | 4.76×2.38 |
3,500 3,498 |
88.85 το /88.90 |
27/8 | 73.03 |
MI400A | - | - | 0,750 | 19.05 | ||||||||||
MO400A | 3600 | 800 | 0,875 | 22.23 | ||||||||||
MR400A | 800 | 2700 | ||||||||||||
MG500A | 1175 | 1593 | 2400 | 750 | 0,38 | 0,5 | 0,875 | 22.23 | 0.188×0.094 | 4.76×2.38 |
4,250 4,248 |
107.90 το /107.95 |
35/8 | 92.08 |
MI500A | - | - | 1,000 | 25.40 | 0.25×0.125 | 4.76×2.38 | ||||||||
MO500A | 3000 | 750 | 1,125 | 28.58 | 0.25×0.125 | 6.35×3.18 | ||||||||
MR500A | 750 | 2400 | 1,250 | 31.75 | 0.25×0.125 | 6.35×3.18 | ||||||||
MG600A | 2250 | 3051 | 1800 | 700 | 0,63 | 0,9 | 1,250 | 31.75 | 0.25×0.125 | 6.35×3.18 |
5,375 5,373 |
136.47 το /136.53 |
43/4 | 120.65 |
1,375 | 34.93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
MI600A | - | - | 1,500 | 38.10 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,625 | 41.28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
MO600A | 2400 | 700 | 1,750 | 44.45 | 0.375×0.188 | 9.53×4.76 | ||||||||
1,937 | 49.20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
MR600A | 700 | 2100 | 2,000 | 50.80 | 0.50×0.188 | 12.7×4.76 | ||||||||
MG700A | 5000 | 6779 | 1200 | 400 | 1.3 | 1.8 | 2,000 | 50.80 | 0.50×0.250 | 12.7×6.35 |
7,125 7,123 |
180.92 180.98 |
61/4 | 158.75 |
MI700A | - | - | 2,250 | 57.15 | 0.50×0.250 | 12.7×6.35 | ||||||||
2,437 | 61.90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
MO700A | 20000 | 400 | 2,500 | 63.50 | 0.625×0.313 | 15.88×7.94 | ||||||||
2,750 | 69.85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
MR700A | 400 | 1750 | 2,937 | 74.60 | 0.625×0.125 | 15.88×3.18 |
