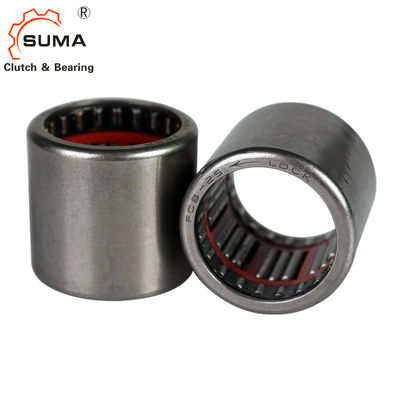

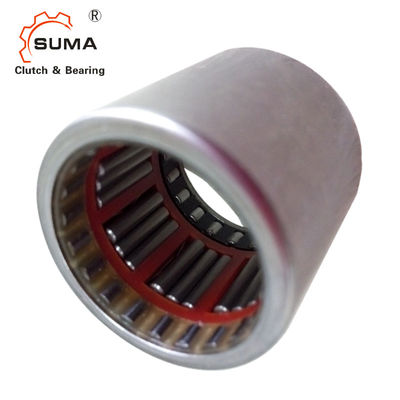

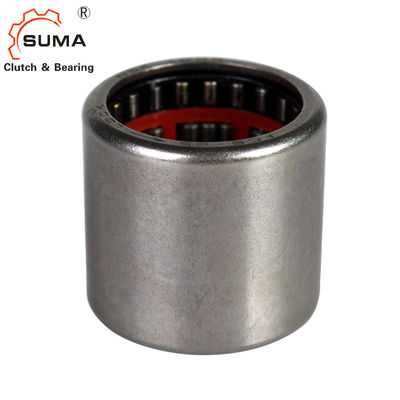

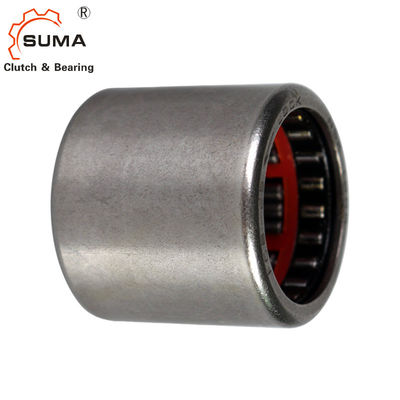

Ρουλεμάν κυλίνδρων βελόνων τρόπων FC FCB GCr15 ένα με το νάυλον κλουβί
Χαρακτηριστικά γνωρίσματα
Ο εξωτερικός συμπλέκτης κυλίνδρων βελόνων δαχτυλιδιών (μονόδρομο ρουλεμάν) μπορεί να χρησιμοποιηθεί ως μετατροπέας, συσκευή ελέγχου, και υπερβαίνοντας συμπλέκτης.
FC (συμπλέκτης κυλίνδρων βελόνων): αποτελεσμένος από τη σφράγιση του εξωτερικού δαχτυλιδιού και του πλαστικού κλουβιού το κλουβί μπορεί να έχει τον πλαστικό κάλαμο ή τον κάλαμο ανοξείδωτου για να καθοδηγήσει τον κύλινδρο βελόνων το εξωτερικό δαχτυλίδι έκλινε raceway και βελόνων τον κύλινδρο ως συσκευή κλειδώματος.
FCB (συνέλευση συμπλεκτών και ρουλεμάν): τα ρουλεμάν υποστήριξης τοποθετούνται και στις δύο πλευρές του συμπλέκτη βελόνων και αντέχουν το ακτινωτό φορτίο.
Ο κύλινδρος βελόνων και η πλαστική συνέλευση κλουβιών χρησιμοποιούνται όπως ενισχυτικά ρουλεμάν.
Τεχνικό Datas
Φέρων αριθμός | Weight/kg | Κύριο μέγεθος | |||
Fw | Δ | Γ | Ροπή | ||
FC4K | 1 | 4 | 8 | 6 | 0,34 |
FC6 | 3 | 6 | 10 | 12 | 1.76 |
FC6K | 3 | 6 | 10 | 12 | 1.76 |
FC8 | 4 | 8 | 14 | 12 | 5.3 |
FCL8K | 3.5 | 8 | 12 | 12 | 5 |
FC10 | 4.8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5.3 |
FC12 | 11 | 12 | 18 | 16 | 12.2 |
FC14K | 13 | 14 | 20 | 16 | 17.3 |
FC16 | 14 | 16 | 22 | 16 | 20.5 |
FC20 | 17 | 20 | 26 | 16 | 28.5 |
FC25 | 30 | 25 | 32 | 20 | 66 |
FC30 | 36 | 30 | 37 | 20 | 90 |
FC35 | 40 | 35 | 42 | 20 | 121 |
FCB8 | 10 | 14 | 14 | 20 | 5 |
FCB10 | 15 | 16 | 16 | 20 | 10 |
FCB12 | 18 | 18 | 18 | 26 | 12.2 |
FCB16 | 22 | 22 | 22 | 26 | 20.5 |
FCB20 | 27 | 26 | 26 | 26 | 28.5 |
FCB25 | 44 | 32 | 32 | 30 | 66 |
FCB30 | 51 | 37 | 37 | 30 | 90 |
FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) η ταχύτητα ορίου είναι αποτελεσματική για τη λίπανση λιπών και πετρελαίου. το NA αναφέρεται στην ταχύτητα ορίου της εξωτερικής περιστροφής δαχτυλιδιών.
(2) για να κρατήσει τον κύλινδρο βελόνων στην κλειδωμένη θέση, στον υπηρέτη παρέχεται ένα ελατήριο ανοξείδωτου.
Η περιορισμένη ταχύτητα της λίπανσης πετρελαίου και λιπών είναι αποτελεσματική, απόκλιση 0mm ~ 0.25mm, ειδικές απαιτήσεις πλάτους κατά τη διαταγή των οδηγιών.
