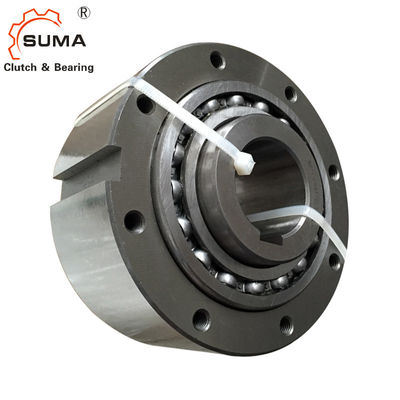

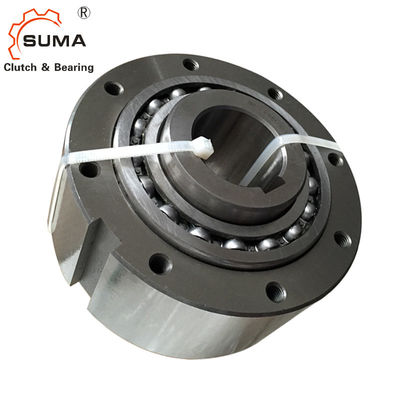

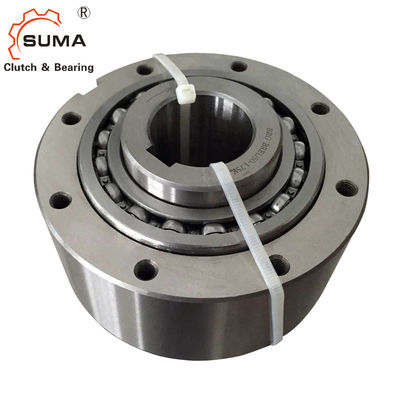

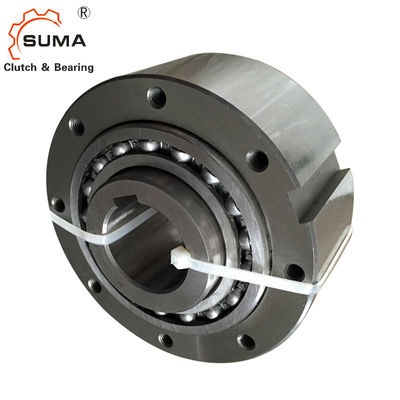

BREU30 (Κ) - το Γ κάνει ελεύθερο πεντάλ συμπεριφορά συμπλεκτών εκκέντρων με το λίπος
Λίπανση
Οι συμπλέκτες εκκέντρων σειράς BREU χρειάζονται την περιοδικές συντήρηση και τη λίπανση και σοι δύο που αντέχουν να παρέχουν το μέγιστο
απόδοση καθ' όλη τη διάρκεια της ζωής υπηρεσιών τους. Η έλλειψη ορισμένων συντήρησης και λίπανσης θα κοντύνει
Η ζωή υπηρεσιών του συμπλέκτη εκκέντρων και μπορεί να προκαλέσει την περιττή μηχανική ζημία.
Διαστάσεις και ικανότητες
Πρότυπο | BoreSize | Keyway | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | S | Βάρος |
H7 | InnerRace | h7 | κλ | |||||||||||
BREU30 (Κ) - Γ | 30 | 8×3.3 | 109.9 | 137 | 100 | 73 | 28 | 19.3 | 5.9 | 62.5 | 76 | 8.7 | 9.7 | 5.9 |
BREU35 (Κ) - Γ | 35 | 10×3.3 | 127.7 | 152 | 110 | 83 | 40 | 28.3 | 8.7 | 63.5 | 79 | 11.7 | 11.5 | 8.5 |
BREU40 (Κ) - Γ | 40 | 12×3.3 | 132.7 | 164 | 125 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 10.5 |
BREU45 (Κ) - Γ | 45 | 14×3.8 | 132.7 | 176 | 130 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 11.2 |
BREU50 (Κ) - Γ | 50 | 14×3.8 | 142.2 | 200 | 150 | 83 | 40 | 28.3 | 8.2 | 78 | 94 | 11.7 | 11.5 | 15.6 |
BREU55 (Κ) - Γ | 55 | 16×4.3 | 159.8 | 219 | 160 | 107 | 45 | 30.4 | 10.8 | 84 | 104 | 14.6 | 15.2 | 21.8 |
BREU60 (Κ) - Γ | 60 | 18×4.4 | 176.8 | 235 | 170 | 107 | 45 | 30.4 | 11.8 | 101 | 120 | 14.6 | 15.2 | 26.4 |
BREU70 (Κ) - Γ | 70 | 20×4.9 | 189.3 | 251 | 190 | 107 | 45 | 30.4 | 10.3 | 113.5 | 134 | 14.6 | 15.2 | 33 |
BREU80 (Κ) - Γ | 80 | 22×5.4 | 196.8 | 267 | 210 | 107 | 45 | 30.4 | 7.8 | 121 | 144 | 14.6 | 15.2 | 41 |
χωρίς κάλυψη.
2. Τοποθετήστε συμπλέκτης αόριστα στο μεγάλο άξονα καταρχάς.
3. Ακριβώς ευθυγραμμίστε και τους δύο αλυσσοτροχούς με τον έλεγχο με μια ευθεία άκρη στα δόντια και των δύο αλυσσοτροχών.
4. Έλεγχος εάν η εκκαθάριση μεταξύ των δύο αλυσσοτροχών είναι σωστή, κατόπιν περικάλυμμα η αλυσίδα γύρω από
αλυσσοτροχοί.
5. Διευκρινίστε δεξή (RH) ή το αριστερό χέρι (LH) ως εσωτερική φυλή που υπερβαίνει την κατεύθυνση από την άποψη της πλευράς συμπλεκτών εκκέντρων
(*) κατά το διαταγή. Δείτε το ανωτέρω σχέδιο.
6. Η ίδια λίπανση όπως για Tsubaki η αλυσίδα κυλίνδρων είναι απαραίτητη για την αλυσίδα συζεύξεων.
7. Εξασφαλίστε ότι η αλυσίδα είναι κατάλληλα κλειστή με μια συνδέοντας σύνδεση και ότι κλειστό του συνδετήρα άνοιξη εγκαθίσταται
στην ίδια κατεύθυνση με την περιστροφή της εξωτερικής φυλής.
Εμπορικό σήμα | Περιβαλλοντική θερμοκρασία | |
– 5°C ~ +40°C | – 40°C ~ +40°C | |
Esso | — | Αναγνωριστικό σήμα 325 |
Mobil | — | Temp SHC100 της Mobil |
Shell | Λίπος S2 Alvania | RA λιπών Alvania |
BP | Energrease LS2 | Enargrease LT2 |
ΣΥΝΟΛΟ | Multis 2 | Aerogrease 22 |
Σημείωση: Μην χρησιμοποιήστε το λίπος που περιέχει τις πρόσθετες ουσίες EP.
E1~E7 οι επιλογές παρέχονται τα μπουλόνια για την εγκατάσταση, και τη θηλή λιπών.
Συντήρηση
Οι συμπλέκτες εκκέντρων σειράς BREU προ-λιπαίνονται στο εργοστάσιο και πρέπει να επαν-λιπαθούν κάθε τρεις μήνες και για τα δύο ρουλεμάν μετά από την εγκατάσταση. Ακολουθήστε τη διαδικασία κατωτέρω.
1. Αφαιρέστε το setscrew στη φλάντζα, κλείστε το βραχίονα ή την κάλυψη.
2. Εγχύσετε τα ίσα ποσά λίπους στο ρουλεμάν από τη θηλή λιπών. Αναφερθείτε στον πίνακα όγκου λιπών για το σωστό ποσό.
3. Τρέξτε το συμπλέκτη εκκέντρων που αποσυνδέεται για από 20 έως 30 λεπτά με το setscrew αφαιρούμενο. Η υπερβολή του λίπους στην περιοχή συμπλεκτών θα ρεύσει από τις τρυπημένες τρύπες. Να είστε προσεκτικός για να αποφύγει πέρα από τη λίπανση. Πάρα πολύ λίπος
ο συμπλέκτης θα το αναγκάσει για να τρέξει καυτό, να παρεμποδίσει τη δράση συμπλεκτών, και μπορεί να οδηγήσει στη μηχανική ζημία.
4. Σκουπίστε από την υπερβολή του λίπους και επανατοποθετήστε το setscrew.
