Τόπος καταγωγής: | Κίνα |
Μάρκα: | SUMA |
Πιστοποίηση: | ISO SGS |
Αριθμό μοντέλου: | MX22 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD100-USD180 PER PIECE |
Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο |
Χρόνος παράδοσης: | 7-15 ημέρες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Όνομα προϊόντων: | Συμπλέκτης εκκέντρων που αντέχει MX22 | Ρουλεμάν που υποστηρίζεται: | Ναι |
---|---|---|---|
Υλικό: | Φέρων χάλυβας GCr15 | ΜΕΓΕΘΟΣ: | 22*95*80mm |
Ικανότητα ροπής: | 78.4Nm | Εξουσιοδότηση: | 1 έτος |
Συσκευασία: | Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο | Ταχύτητα περιστροφής: | 1200RPM |
Επισημαίνω: | MX22 ρουλεμάν συμπλεκτών εκκέντρων,1200RPM ρουλεμάν συμπλεκτών εκκέντρων,MX22l έκκεντρο συμπλεκτών |

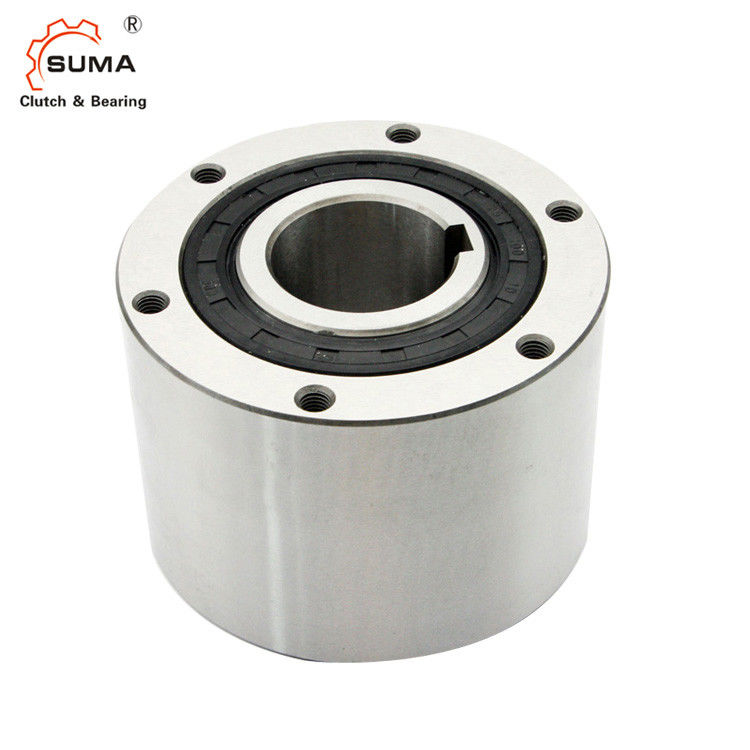

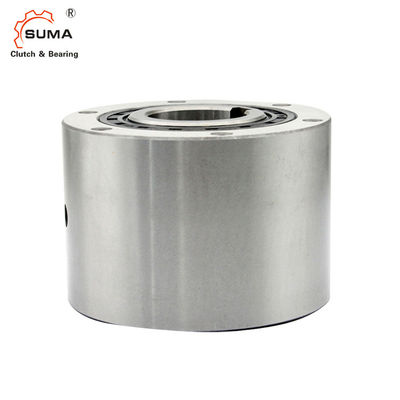

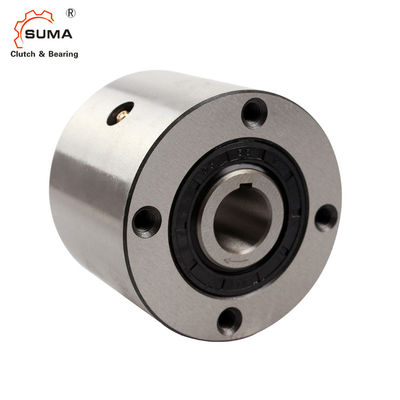

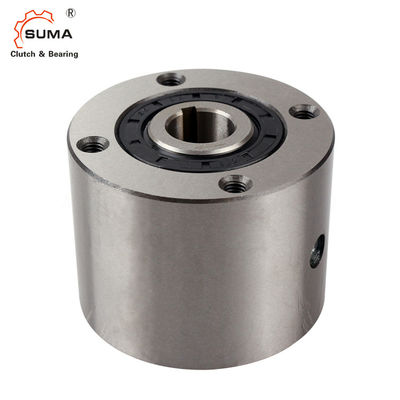

MX22 η τακτοποίηση 80MM Τύπου κάνει ελεύθερο πεντάλ ρουλεμάν συμπλεκτών εκκέντρων 1200RPM
Κατά τοποθετώντας το συμπλέκτη σε έναν άξονα, εφαρμόστε την πίεση στο εσωτερικό τέλος φυλών συμπλεκτών, αλλά ποτέ στην εξωτερική φυλή.
Η κατάλληλη επιλογή του συμπλέκτη εκκέντρων παρέχει την ακριβή απόδοση ευρετηρίασης. Μια φρενάροντας συσκευή και μια backstopping συσκευή μπορούν επίσης να απαιτηθούν για την ακριβέστερη απόδοση.
Η ανοχή της πλήμνης άντεξε πρέπει να είναι H6 ή H7.
Διαστάσεις και ικανότητες
Πρότυπο | Ροπή Ικανότητα |
Μέγιστο. Ευρετηρίαση |
Άντεξε το μέγεθος | Α | Β (h7) |
Γ | PCD Δ |
Ε | Φ | S |
Λίπανση Πίσσα |
Αδράνεια Εσωτερικός Φυλή |
Έλξη Ροπή |
Πετρέλαιο | Βάρος | |
Dia. | Keyway | |||||||||||||||
(Ν·μ) | (κύκλος/λ.) | (κλ·τετρ.μέτρο) | (Ν·μ) | (μιλ.) | (κλ) | |||||||||||
MX22 | 78.4 | 1200 | 22 | 6 × 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3.3 |
MX35 | 235 | 1200 | 35 | 10 ×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1.36 | 110 | 6.4 |
MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0,00275 | 2.68 | 190 | 10.6 |
MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0,013 | 5.15 | 340 | 21.3 |
Να τοποθετήσει και ένωση
Εγκατάσταση και χρήση
1. Για την εγκατάσταση, παρεμβάλτε το συμπλέκτη στην πλήμνη άντεξε μιας τροχαλίας, ενός εργαλείου, ή ενός βραχίονα ροπής και βιδώνει τα μπουλόνια (υψηλή ένταση) στις τρυπημένες τρύπες στο πρόσωπο τελών του συμπλέκτη. Δείτε την απεικόνιση στο δικαίωμα.
2. Μια τακτοποίηση Τύπου απαιτείται για τους συμπλέκτες σειράς του MX για την ευρετηρίαση των εφαρμογών, αλλά δεν υπερβαίνει 0,025 χιλ. όταν συναρμολόγηση Τύπου.
3. Ρυθμίστε την πλευρά του κλειδιού για να εγκαταστήσετε keyway στενά, αλλά επιτρέψτε μια εκκαθάριση μεταξύ της κορυφής του κλειδιού και keyway.
