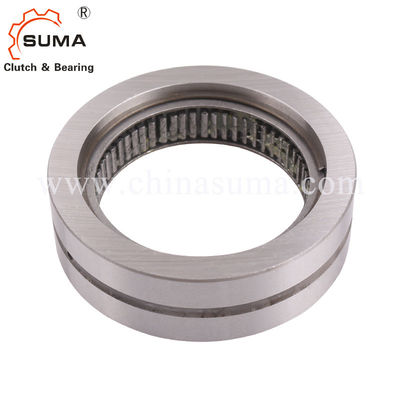

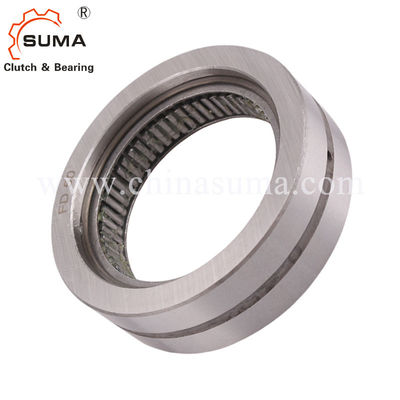

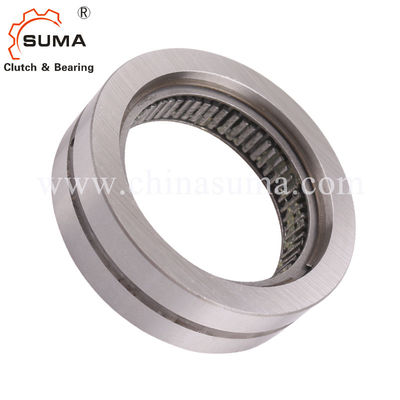

FD12 1 κατευθυντικό Backstop κάνει ελεύθερο πεντάλ συμπλέκτης τύπων Sprag
Χαρακτηριστικά γνωρίσματα
Εσωτερικός κάνει ελεύθερο πεντάλ FD είναι sprag κάνει ελεύθερο πεντάλ χωρίς ένα εσωτερικό δαχτυλίδι. Ο πελάτης s που και επίγειος άξονας χρησιμοποιείται ως εσωτερική διαδρομή.
Κάνει ελεύθερο πεντάλ FD χρησιμοποιείται όπως:
➧Backstops
➧Overrunning συμπλεκτών κάνει ελεύθερο πεντάλ
Ο σταθεράς μορφής και ο τύπος με την π-λείανση για την αυξανόμενες ζωή υπηρεσιών και την ακρίβεια ευρετηρίασης δεν έχει την υποστήριξη ρουλεμάν. Στην περίπτωση του σταθεράς μορφής, κάθε δεύτερος sprag ήταν αντικαθίσταται από έναν κυλινδρικό κύλινδρο αυτό κάνει ελεύθερο πεντάλ μπορεί να δεχτεί τις ακτινωτές δυνάμεις.
Ονομαστικές ροπές μέχρι 2 400 NM. Η ροπή διαβιβάζεται στο εξωτερικό δαχτυλίδι από την τακτοποίηση Τύπου.
Διαστάσεις και ικανότητες
Ελεύθερος μέγεθος ροδών |
Τύπος |
Nom inal σκαπάνη que |
Μέγιστο. ταχύτητα δαχτυλίδι freew τακούνια τρεξίματα ελάχιστος-1 |
Εξωτερικός δαχτυλίδι freew τακούνια τρεξίματα ελάχιστος-1 |
Τύπος |
Nom inal σκαπάνη que |
Μέγιστο. ταχύτητα δαχτυλίδι freew τακούνια τρεξίματα ελάχιστος-1 |
Εξωτερικός δαχτυλίδι freew τακούνια τρεξίματα ελάχιστος-1 |
ρουλεμάν υποστήριξη Γ |
Φορτίο εκτίμηση |
Τύπος |
Nom inal σκαπάνη que |
J χιλ. |
Β χιλ. |
Δ χιλ. |
Κ χιλ. |
Wei ght |
FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15 000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή. Δείτε τη σελίδα 14 για τον προσδιορισμό της ροπής επιλογής.
Οι μέγιστες τιμές ταχύτητας που απαριθμούνται ανωτέρω ισχύουν για τους όρους εγκαταστάσεων όπως δίνονται για πλήρη κάνουν ελεύθερο πεντάλ. Εάν οι πραγματικές συνθήκες εγκαταστάσεων είναι γνωστές, οι υψηλότερες ταχύτητες μπορούν να επιτραπούν
υπό ορισμένες συνθήκες.
Να τοποθετήσει και ένωση
Παράδειγμα εφαρμογής
Δύο εσωτερικά κάνουν ελεύθερο πεντάλ FD 40 CFR σταθεράς μορφής με την υποστήριξη ρουλεμάν ως υπέρβαση του γ lutches στην κίνηση των κυλίνδρων μεταφορών σε μια ackaging μονάδα διανομής π. Στην κανονική όπερα tion, οι κύλινδροι μεταφορών οδηγούνται με τη βοήθεια κάνουν ελεύθερο πεντάλ που λειτουργούν στην οδήγηση της λειτουργίας. Στο σταθμό απόσυρσης, οι συσκευασίες άφιξης μπορούν εύκολα να γλιστρήσουν μακριά δεδομένου ότι η κίνηση είναι υπέρβαση από κάνει ελεύθερο πεντάλ (ανεξάρτητο oper ation).
Μοντάρισμα
Εσωτερικός κάνει ελεύθερο πεντάλ FD στα πρότυπα τύπων και ο τύπος με την π-λείανση είναι χωρίς υποστήριξη ρουλεμάν. Η ομόκεντρη ευθυγράμμιση του εσωτερικού και εξωτερικού δαχτυλιδιού πρέπει να παρασχεθεί από τον πελάτη. Ανά missible τρέξιμο έξω (T.I.R.) πρέπει να παρατηρηθεί. Η ροπή διαβιβάζεται στο εξωτερικό δαχτυλίδι από την τακτοποίηση Τύπου. Προκειμένου να διαβιβαστούν οι ροπές που διευκρινίζονται στον πίνακα, το εξωτερικό δαχτυλίδι πρέπει να προσαρμοστεί σε μια κατοικία με μια εξωτερική διάμετρο Κ. Η κατοικία αποτελείται από το χάλυβα ή το φαιό χυτοσίδηρο στην ελάχιστη ποιότητα gg-20. Κατά χρησιμοποίηση άλλων υλικών κατοικίας ή μικρότερων εξωτερικών διαμέτρων, τη σας ωθούμε για να μας έρθουμε σε επαφή με σχετικά με τη διαβιβάσιμη ροπή. Η ανοχή της κατοικίας άντεξε το Δ πρέπει να είναι ο ISO P6. Παρακαλώ υπογραμμίστε τα τεχνικά σημεία στη σελίδα 118 σχετικά με τη διαδρομή sprag (άξονας). Η επιτρεπτή λειτουργούσα θερμοκρασία κάνει ελεύθερο πεντάλ είναι - 40°C σε 80°C.
Λίπανση
Μια λίπανση πετρελαίου της διευκρινισμένης ποιότητας πρέπει να παρασχεθεί.
Παράδειγμα για
Κάνετε ελεύθερο πεντάλ μέγεθος FD 12, σταθεράς μορφής: • FD 12 CFH
