Ρουλεμάν συμπλεκτών εκκέντρων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | MI20S |

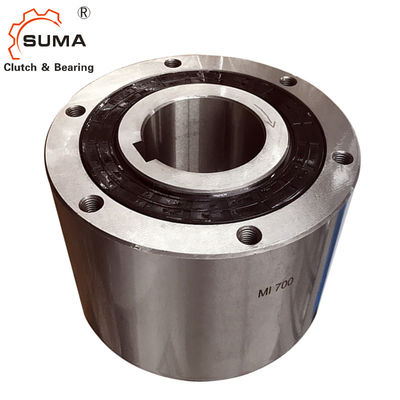

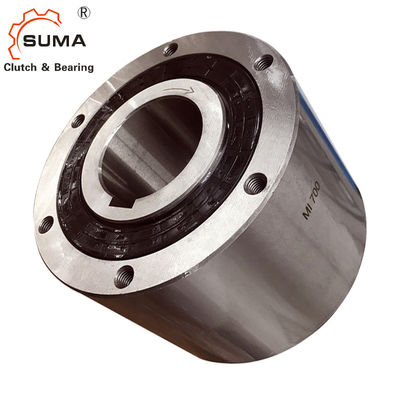

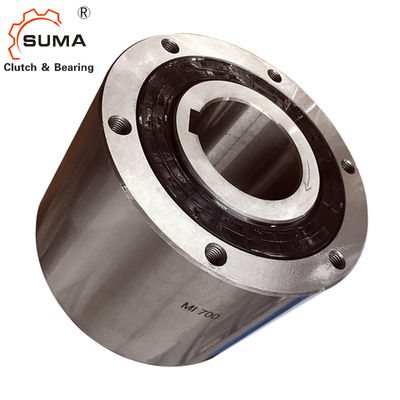

MI το έκκεντρο Backstop τρόπων της δεκαετίας του '20 300RPM ένα κάνει ελεύθερο πεντάλ συμπλέκτης
Χαρακτηριστικά γνωρίσματα
1. Τα ειδικά αντιμετωπισμένα έκκεντρα χρησιμοποιούνται για να επιτύχουν καλύτερα
αντοχή.
2. Κίνηση σίτισης για την τσάντα-παραγωγή των μηχανών ή
κουλούριασμα των μηχανών
Τεχνικό Datas
| Στοιχείο | MI20S |
| Ακρίβεια | P6 |
| Τύπος | έκκεντρο |
| Άντεξε το μέγεθος (χιλ.) | 20 |
| Εξωτερική φυλή (χιλ.) | 80 |
| Ροπή (KN) | 43.1 |
| Μέγιστη εσωτερική υπέρβαση φυλών (κύκλος/λ.) | 300 |
| Ροπή έλξης (NM) | 0,29 |
| Βάρος (κλ) | 1.9 |
| Συσκευασία | Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο |
| Χρόνος παράδοσης | 7-10 ημέρες μετά από τη διαταγή που επιβεβαιώνεται |
| Όροι πληρωμής | L/C, T/T, D/P, D/A, Western Union |
Διαστάσεις και ικανότητες
| Πρότυπο | Ροπή Ικανότητα (NM) |
Μέγιστο. Ευρετηρίαση (κύκλος/λ.) |
Έλξη Ροπή (NM) |
Άντεξε το μέγεθος | Α | Γ | Β | Φ |
Ε (M6) |
Πετρέλαιο (mℓ) |
Βάρος (κλ) |
|
| Dia. (H7) |
Keyway | |||||||||||
| MI20S | 43.1 | 300 | 0,29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1.9 |
| MI30S | 196 | 300 | 1.08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Να τοποθετήσει και ένωση
1. Κατά τοποθετώντας τους αλυσσοτροχούς ή τα εργαλεία στην εξωτερική φυλή, χρησιμοποιήστε την εξωτερική εσωτερική διάσταση φυλών (dimensionE) για να κάνετε μια κεντραρίσματος φλάντζα στον αλυσσοτροχό ή το εργαλείο. Κατόπιν συνδεθείτε σταθερά με τα μπουλόνια της εκτατής δύναμης 10,9 ή μεγαλύτερος με τις τρυπημένες τρύπες στην εξωτερική φυλή. Η συνιστώμενη ανοχή μεταξύ του τοποθετημένου εργαλείου και της κεντραρίσματος φλάντζας είναι f7.
2. Η συνιστώμενη ανοχή άξονων είναι h6 ή h7.
3. Πάντα χρησιμοποιήστε ένα παράλληλο κλειδί, και μην χρησιμοποιήστε ένα εκλεπτυμένο κλειδί. Μια παράλληλη βασική συνεδρίαση ISO R773 (DIN 6885,1)
συστήνεται. Σιγουρευτείτε ότι δεν υπάρχει κανένα πλευρικό παιχνίδι μεταξύ του κλειδιού και keyways. Εγκαταστήστε endplate στο πρόσωπο της εσωτερικής φυλής
4. Κατά την παρεμβολή του άξονα, εφαρμόστε την πίεση μόνο στο πρόσωπο της εσωτερικής φυλής μόνο.
5. Δείτε «τη λίπανση και τη συντήρηση» στη σελίδα 79.
