Ρουλεμάν συμπλεκτών Sprag
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | NF50 |

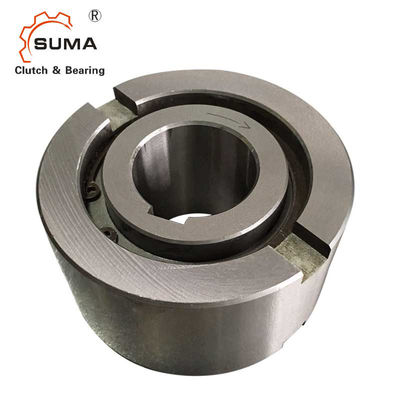

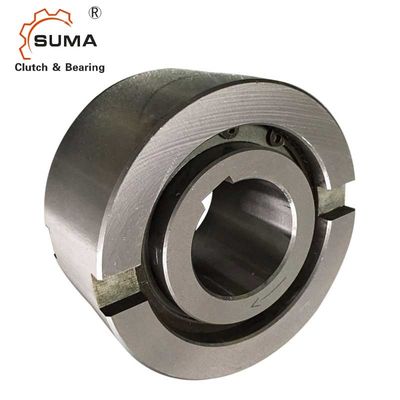

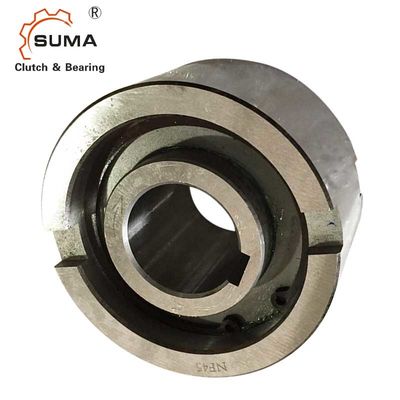

NF50 κάνετε ελεύθερο πεντάλ ένα ρουλεμάν Sprag τρόπων
Χαρακτηριστικά γνωρίσματα
Ο τύπος NF είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν αξονικό
και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση.
Η τυποποιημένη λίπανση είναι πετρέλαιο. Η ονομαστική εξωτερική διάμετρος είναι μια τυποποιημένη διάσταση ένσφαιρου τριβέα. Μια χαρακτηριστική ρύθμιση είναι να εγκατασταθεί αυτός ο τύπος παράλληλα με ένα ρουλεμάν με τις ίδιες ανοχές κατοικίας, όπως φαίνεται στην ακόλουθη σελίδα. Η εσωτερική φυλή κλειδώνεται στον άξονα. Η εξωτερική φυλή έχει μια θετική ανοχή n6 για να δώσει έναν Τύπο ταιρίαξε σε μια κατοικία H7. Οι πρόσθετες δευτερεύουσες εγκοπές επιτρέπουν τη θετική μετάδοση ροπής.
Εάν η ανοχή κατοικίας είναι σε K6, η χρήση των εγκοπών δεν είναι απαραίτητη, αλλά η κατοικία πρέπει να είναι ισχυρή αρκετές tonot επεκτείνεται μετά από τη συνέλευση.
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος | Υπέρβαση των ταχυτήτων | Βάρος | ||||||||
| NF | dH7 | TKN 1) | nimax 2) | namax 3) | Dn6 | Δ5 | Δ6 | Λ | τ | BH11 |
|
| [χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0,6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 10 έως 13
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
