Τόπος καταγωγής: | Κίνα |
Μάρκα: | SUMA |
Πιστοποίηση: | ISO SGS |
Αριθμό μοντέλου: | AL15 ALP15 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD50-USD130 PER PIECE |
Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
Χρόνος παράδοσης: | 7-10 ΗΜΕΡΕΣ |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Δυνατότητα προσφοράς: | 1000pcs το μήνα |
Όνομα προϊόντων: | Συμπλέκτης κυλίνδρων που αντέχει AL15 ALP15 | Υλικό: | GCr15 φέρων χάλυβας |
---|---|---|---|
ΒΑΡΟΣ ΜΟΝΑΔΩΝ: | 0.8kg | ΜΕΓΕΘΟΣ: | 15*68*52mm |
Εξουσιοδότηση: | 1 έτος | Υπέρβαση της ταχύτητας: | 6500rpm |
COem: | δεχτείτε | Συσκευασία: | κιβώτιο χαρτοκιβωτίων ή ξύλινη περίπτωση |
Επισημαίνω: | AL15 ρουλεμάν συμπλεκτών κυλίνδρων,H7 ρουλεμάν συμπλεκτών κυλίνδρων ανοχής,AL15 ένα ρουλεμάν κυλίνδρων τρόπων |

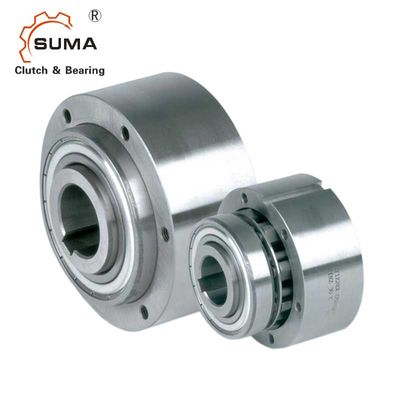

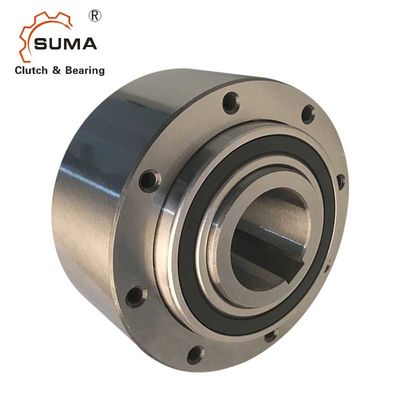

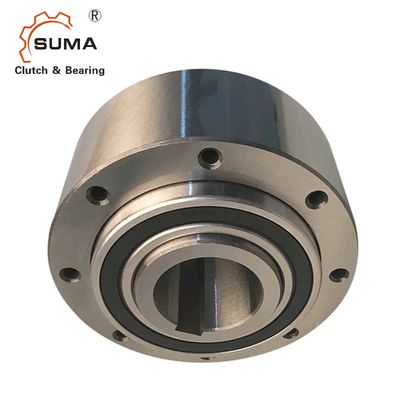

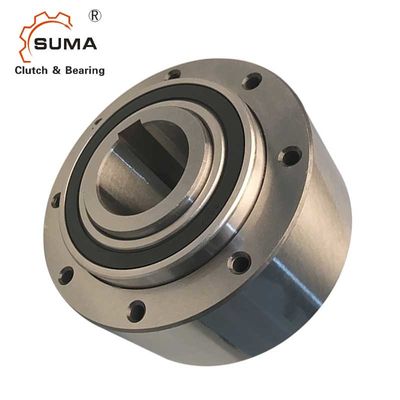

Η ανοχή AL15 ALP15 H7 κάνει ελεύθερο πεντάλ ρουλεμάν συμπλεκτών κυλίνδρων
Χαρακτηριστικά γνωρίσματα
Το Al τύπων, ΌΡΟΣ είναι τύπος κυλίνδρων κάνει ελεύθερο πεντάλ. Αυτές οι μονάδες είναι μέρος του μορφωματικού συστήματος. Αντέχουν υποστηριγμένος, χρησιμοποιώντας δύο 160. τα ρουλεμάν σειράς, και απαιτούν τη λίπανση πετρελαίου. Αυτές οι μονάδες μπορούν να χρησιμοποιηθούν στα σχέδια που παρέχουν τη λίπανση πετρελαίου και που σφραγίζουν όπως στο παράδειγμα όπισθεν.
Τα ρουλεμάν δεν πρέπει να τονιστούν αξονικώς. Χαρακτηριστικά, το Al τύπων, ΌΡΟΣ χρησιμοποιείται με τις τυποποιημένες καλύψεις που σχεδιάζονται για να διαβιβάσουν τη ροπή, και να παρέχουν τη λίπανση και τη σφράγιση πετρελαίου. Συνήθως αυτές οι καλύψεις χρησιμοποιούνται ανά τα ζευγάρια σύμφωνα με τους συνδυασμούς που παρουσιάζονται στις ακόλουθες σελίδες.
Η εξωτερική φυλή του προτύπου Al είναι σαφής να λάβει και να κεντροθετήσει οποιοδήποτε συστατικό που τρυπιέται στην ανοχή H7. Η ροπή διαβιβάζεται από τα μπουλόνια μέσω του πιάτου κάλυψης σε αυτήν την περίπτωση.
Το Al τύπων, ΌΡΟΣ είναι ίδιο εκτός από το ότι το ΌΡΟΣ τύπων έχει keyway στην εξωτερική διάμετρο για να διαβιβάσει τη ροπή.
Δύο σφραγίδες εγγράφου παραδίδονται με κάθε μονάδα που τοποθετείται μεταξύ της εξωτερικών φυλής και των πιάτων κάλυψης.
Διαστάσεις και ικανότητες
Τύπος | Μέγεθος | Υπέρβαση της ταχύτητας | Αριθμός | Βάρος | Ροπή έλξης | |||||||
Al ΟΡΟΣ |
dH7 | nimax2) | namax3) | Dh7 | D2 | ζ | Λ 1 | L4) | Β | T1 | TR | |
[χιλ.] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | ||
12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0,5 | 3.4 | |
15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0,8 | 4.1 | |
20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 10 έως 13
2) Εσωτερικές υπερβάσεις φυλών, τιμές χωρίς χειλικές σφραγίδες
3) Εξωτερικές υπερβάσεις φυλών
Keyway στο DIN 6885,1
4) Η διάσταση Λ περιλαμβάνει μέχρι το μέγεθος 50 κάθε ένα
παχιές σφραγίδες εγγράφου 0,25 χιλ. που βρίσκονται και στα δύο πρόσωπα
» Αναφερθείτε να τοποθετήσει και συντήρησης στις οδηγίες
σελίδα 16 έως 19
