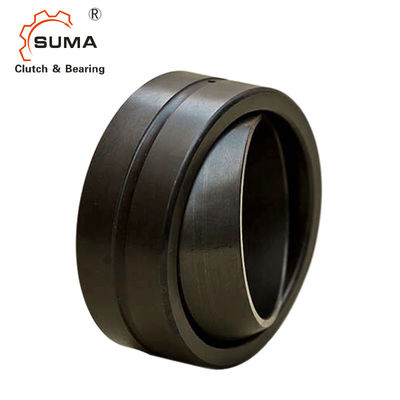

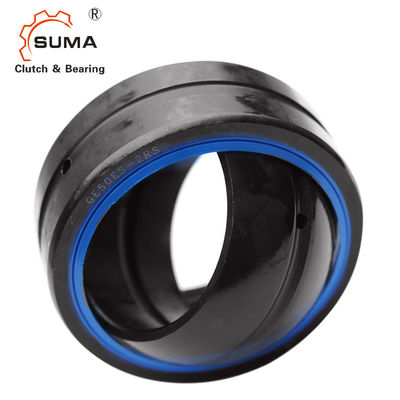

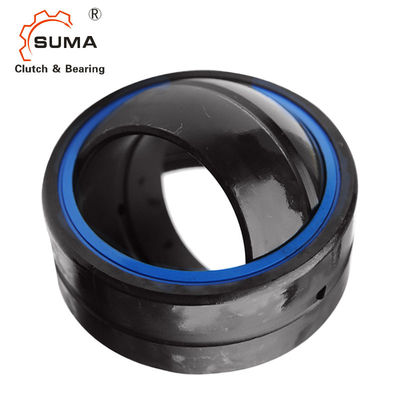

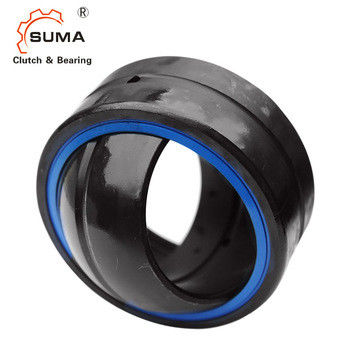

GE20ES 2RS ηπόσβησε την ακτινωτή σφαιρική συμπεριφορά ολίσθησης
Χαρακτηριστικά γνωρίσματα
Το κοινό ρουλεμάν είναι σφαιρικό σαφές ρουλεμάν, ο βασικός τύπος αποτελείται από μια σφαιρική επιφάνεια επαφών ολίσθησης σφαιρική, μέσα στο εξωτερικό δαχτυλίδι. Το κοινό ρουλεμάν χρησιμοποιείται ευρέως στον υδραυλικό κύλινδρο εφαρμοσμένης μηχανικής, διαμορφώνοντας τις εργαλειομηχανές, μηχανήματα εφαρμοσμένης μηχανικής, εξοπλισμός αυτοματοποίησης, αυτοκινητικός απορροφητής κλονισμού, βιομηχανία μηχανημάτων συντήρησης νερού.
Διαστάσεις και ικανότητες
Πρότυπο |
Διαστάσεις (χιλ.) | Εκτιμήσεις φορτίων kN |
Λίβρες βάρους |
|||||||||
δ | Δ | Β | Γ | DK | rs | ris |
α α ≈» |
Δυναμικός | Στατικός | |||
GE4E | 4 | 12 | 5 | 3 | 8 | 0,3 | 0,3 | 16 | 2 | 10 | .007 | |
GE5E | 5 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3.4 | 17 | .008 | |
GE6E | 6 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3.4 | 17 | .009 | |
GE8E | 8 | 16 | 8 | 5 | 13 | 0,3 | 0,3 | 15 | 5.5 | 27 | .018 | |
GE10E | 10 | 19 | 9 | 6 | 16 | 0,3 | 0,3 | 12 | 8.1 | 40 | .024 | |
GE12E | 12 | 22 | 10 | 7 | 18 | 0,3 | 0,3 | 10 | 10 | 53 | .033 | |
GE15ES | GE15ES 2RS | 15 | 26 | 12 | 9 | 22 | 0,3 | 0,3 | 8 | 16 | 84 | .059 |
GE17ES | GE17ES 2RS | 17 | 30 | 14 | 10 | 25 | 0,3 | 0,3 | 10 | 21 | 106 | .090 |
GE20ES | GE20ES 2RS | 20 | 35 | 16 | 12 | 29 | 0,3 | 0,3 | 9 | 30 | 146 | .262 |
GE25ES | GE25ES 2RS | 25 | 42 | 20 | 16 | 35.5 | 0,6 | 0,6 | 7 | 48 | 240 | .262 |
GE30ES | GE30ES 2RS | 30 | 47 | 22 | 18 | 40.7 | 0,6 | 0,6 | 6 | 62 | 310 | .337 |
GE35ES | GE35ES 2RS | 35 | 55 | 25 | 20 | 47 | 0,6 | 1 | 6 | 79 | 399 | .513 |
GE40ES | GE40ES 2RS | 40 | 62 | 28 | 22 | 53 | 0,6 | 1 | 7 | 99 | 495 | .673 |
GE45ES | GE45ES 2RS | 45 | 68 | 32 | 25 | 60 | 0,6 | 1 | 7 | 127 | 637 | .939 |
GE50ES | GE50ES 2RS | 50 | 75 | 35 | 28 | 66 | 0,6 | 1 | 6 | 156 | 780 | 1.20 |
GE55ES | GE55ES 2RS | 55 | 85 | 40 | 32 | 74 | 0,6 | 1 | 7 | 200 | 1000 | 2.07 |
GE60ES | GE60ES 2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 2.29 |
GE70ES | GE70ES 2RS | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 3.41 |
GE80ES | GE80ES 2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 5.08 |
GE90ES | GE90ES 2RS | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 6.05 |
GE100ES | GE100ES 2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 9.79 |
GE110ES | GE110ES 2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 10.60 |
GE120ES | GE120ES 2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 17.71 |
GE140ES | GE140ES 2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 24.24 |
GE160ES | GE160ES 2RS | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 30.82 |
GE180ES | GE180ES 2RS | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 6 | 1530 | 7650 | 41.00 |
GE200ES | GE200ES 2RS | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 7 | 2120 | 10600 | 62.00 |
GE220ES | GE220ES 2RS | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | 8 | 2320 | 11600 | 78.00 |
GE240ES | GE240ES 2RS | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | 8 | 2550 | 12700 | 88.00 |
GE260ES | GE260ES 2RS | 260 | 370 | 150 | 110 | 325 | 1.1 | 1.1 | 7 | 3030 | 15190 | 113.00 |
GE280ES | GE280ES 2RS | 280 | 400 | 155 | 120 | 350 | 1.1 | 1.1 | 6 | 3570 | 17850 | 143.00 |
GE300ES | GE300ES 2RS | 300 | 430 | 165 | 120 | 375 | 1.1 | 1.1 | 7 | 3800 | 19100 | 172.00 |
