Οπαδός εκκέντρων τύπων στηριγμάτων
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | CCFH-1 3/4-SB |

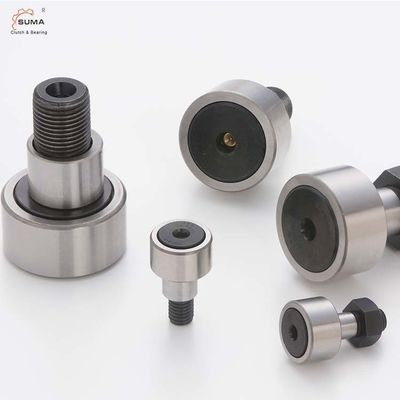

Ccfe-Sb εκκεντρικά ρουλεμάν οπαδών εκκέντρων στηριγμάτων σειράς ccfh-1 3/4-Sb
Τεχνικό Datas
Διαστάσεις και ικανότητες
|
BRG. Αριθ. |
ΚΥΛΙΝΔΡΟΣ DIA. (RD) +.000 -.001 |
ΚΥΛΙΝΔΡΟΣ ΠΛΑΤΟΣ (ψ) +.000 -.005 |
ΜΠΟΥΣ. L'GTH. (G*) +.000 -.010 |
ΜΠΟΥΣ. DIA. (BD) ±.001 |
ΣΤΗΡΙΓΜΑ L'GTH. (SL) |
ΕΛΑΧΙΣΤΟ THR'D L'GTH. (TL) |
ΠΡΟΣΤΙΜΟ THR'DS. |
ECC. |
LUB. ΚΑΤΑΛΛΗΛΟ ΚΟΥΔΟΥΝΙΣΜΑ ΜΕΓΕΘΟΣ (f) |
** RECOM. ΣΤΕΡΕΩΣΗ ΛΊΒΡΕΣ ΡΟΠΗΣ. - . |
ΜΕΓΙΣΤΟ ΣΤΑΤΙΚΟ ΛΊΒΡΕΣ ΙΚΑΝΟΤΗΤΑΣ. |
ΒΑΣΙΚΟ DYN. ΛΊΒΡΕΣ ΕΚΤΙΜΗΣΗΣ. |
| Ccfe-1/2-ν-Sb | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
| Ccfe-1/2-Sb | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| Ccfe-9/16-Sb | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| Ccfe-5/8-Sb | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 | .015 | - | 35 | 1215 | 955 |
| Ccfe-11/16-Sb | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 | .015 | - | 35 | 1215 | 955 |
| Ccfe-3/4-Sb | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 | .015 | 3/16 | 95 | 2065 | 1660 |
| Ccfe-7/8-Sb | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 | .015 | 3/16 | 95 | 2065 | 1660 |
| Ccfe-1-Sb | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/8-SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/4-SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 3/8-SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 1/2-SB | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 5/8-SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 3/4-SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-1 7/8-SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| Ccfe-2-Sb | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/4-SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/2-SB | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-2 3/4-SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| Ccfe-3-Sb | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/4-SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/2-SB | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | ①1/4 | 4200 | 31625 | 22800 |
| Ccfe-4-Sb | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | ①1/4 | 5000 | 44770 | 29985 |
Χαρακτηριστικά γνωρίσματα
Τα εκκεντρικά ρουλεμάν οπαδών εκκέντρων στηριγμάτων περιλαμβάνουν την πολλαπλάσια συμπαγή δομή, την υψηλή περιστρεφόμενη ακρίβεια, τις μεγάλες ποικιλίες, την ευρεία προσαρμοστικότητα και την εύκολη εγκατάσταση και μπορεί να αντέξει το υψηλό ακτινωτό φορτίο και ορισμένο φορτίο κλονισμού και χρησιμοποιείται ευρέως στο εργαλείο μηχανών, τα μεταλλουργικά, υφαντικά και μηχανήματα εκτύπωσης, τις γραμμές επεξεργασίας και το κ.λπ.
Τα εκκεντρικά ρουλεμάν οπαδών εκκέντρων στηριγμάτων αποτελούνται από το επεξεργασμένο στη μηχανή εξωτερικό δαχτυλίδι παχύς-τοίχων, τους κυλίνδρους βελόνων ή τα κυλινδρικά σύνολα κυλίνδρων, ή την καθοδήγηση κλουβιών ή τον πλήρη κύλινδρο βελόνων συμπληρώματος, το εσωτερικό δαχτυλίδι ή το μπουλόνι και τη σφραγίδα.
