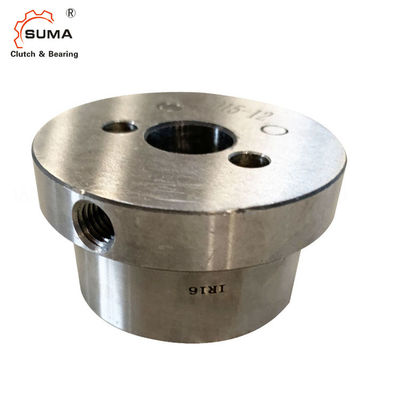

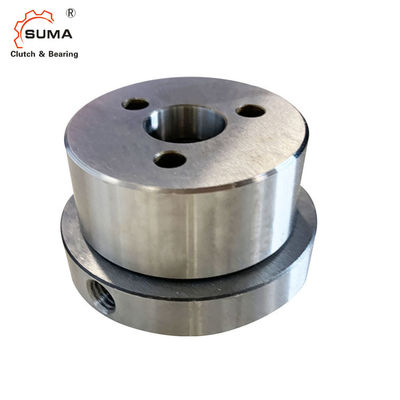

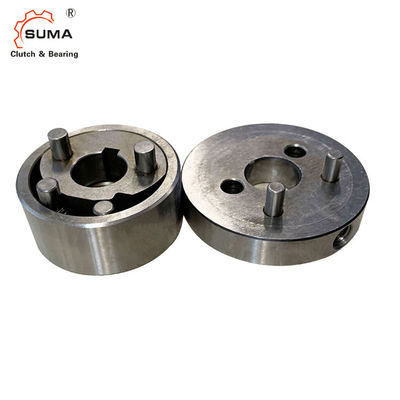

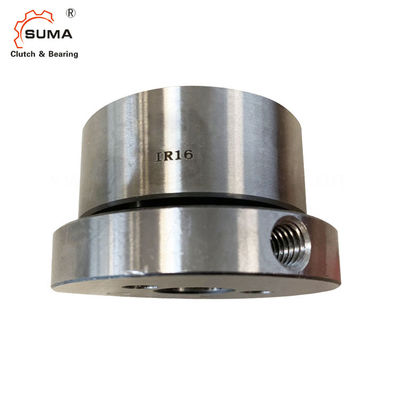

IR16 αμετάκλητα επί παραγγελία ρουλεμάν Bidirection κλειδαριών
Χαρακτηριστικά γνωρίσματα
Οι αμετάκλητες κλειδαριές IR είναι αμφίδρομος να ενεργήσουν κύλινδρος κάνουν ελεύθερο πεντάλ με την υποστήριξη ρουλεμάν. Είναι έτοιμοι για εγκατάσταση.
Οι αμετάκλητες κλειδαριές IR χρησιμοποιούνται όπως:
➧ Αμφίδρομο να ενεργήσει Backstops
Ονομαστικές ροπές μέχρι 100 NM.
Τρυπά μέχρι 35 χιλ.
Εκτιμώντας ότι ένας κανονικός κάνει ελεύθερο πεντάλ ροπές μεταδόσεων από την οδήγηση ή την οδηγημένη πλευρά μόνο σε ένα irection της περιστροφής, με την αμετάκλητη κλειδαριά IR είναι δυνατό για το οδηγώντας μέρος να οδηγηθεί
άξονας και στις δύο κατευθύνσεις της περιστροφής. Υπάρχει, εντούτοις, μια δράση κλειδώματος ενάντια σε οποιαδήποτε αντίστροφη ροπή που προέρχεται από το οδηγημένο μέρος, ανεξάρτητα από την κατεύθυνση της περιστροφής στην οποία ασκείται.
Διαστάσεις και ικανότητες
Κάνετε ελεύθερο πεντάλ Μέγεθος |
Τύπος |
Ονομαστικός ροπή |
Άντεξε το δ χιλ. |
A* χιλ. |
B* χιλ. |
Γ χιλ. |
Δ χιλ. |
Ε χιλ. |
Γ ** | Λ χιλ. |
M1 χιλ. |
Τετρ.μέτρο χιλ. |
Ν χιλ. |
Ο χιλ. |
Π χιλ. |
Q χιλ. |
Ρ χιλ. |
Τ ** χιλ. |
Β χιλ. |
Ζ ** |
Βάρος κλ |
IR 12 | Ρ | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
IR 16 | Ρ | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
IR 25 | Ρ | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
IR 35 | Ρ | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή.
* Keyway σύμφωνα με το DIN 6885, σελίδα 1 • Ανοχή keyway του πλάτους JS10.
** Ζ = αριθμός τρυπημένων τρυπών Γ στον κύκλο Τ. πισσών.
Να τοποθετήσει και ένωση
Η βαλβίδα, που στο παράδειγμα που παρουσιάζεται είναι ένας έλεγχος ή μια αποκλεισμένη βαλβίδα, ρυθμίζεται στην κατεύθυνση ανοίγματος ή κλεισίματος με τη βοήθεια handwheel.
Η αμετάκλητη κλειδαριά αποτρέπει οποιεσδήποτε ανεξέλεγκτες μετατοπίσεις στη θέση της βαλβίδας λόγω της πίεσης που ασκείται από το μέσο που ρέει στο σωλήνα.
Η χρήση των αμετάκλητων κλειδαριών δεν είναι περιορισμένη στις χειροκίνητα χρησιμοποιημένες βαλβίδες και μπορούν επίσης να χρησιμοποιηθούν με τα μηχανοποιημένα διαγραμμιστές. Σε αυτήν την περίπτωση υπάρχει το ιδιαίτερο πλεονέκτημα που η μηχανή ροπής χρειάζεται να σχεδιαστεί για να παρέχει μόνο τη ροπή ρύθμισης, η οποία είναι γενικά χαμηλή, δεδομένου ότι όλες η στάση και οι ξαφνικές αντίστροφες ροπές απορροφώνται από την αμετάκλητη κλειδαριά.
