| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | Bw-123231 |

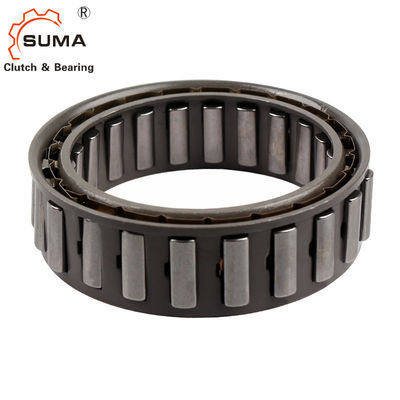

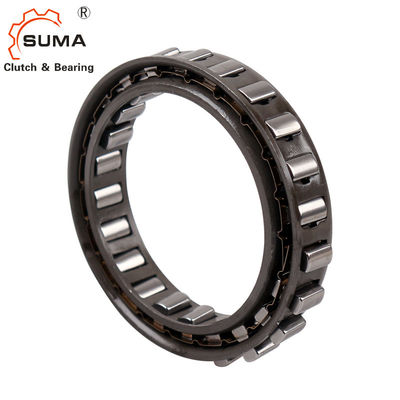

Bw-13231 GCr15 φυγοκεντρικό ρουλεμάν συμπλεκτών Sprag τρόπων
Εκτόξευση Χ Sprag
Εσωτερικός κάνει ελεύθερο πεντάλ FXN είναι εξοπλισμένος με την εκτόξευση Χ. sprag. Η εκτόξευση Χ sprag χρησιμοποιείται για τα backstops και υπέρβαση των συμπλεκτών, υπό τον όρο ότι σε ανεξάρτητη λειτουργία που το εσωτερικό δαχτυλίδι περιστρέφεται με υψηλή ταχύτητα και παρέχει την υπέρβαση των συμπλεκτών ότι η οδηγώντας λειτουργία διευθύνεται σε αργόστροφο. Σε ανεξάρτητη λειτουργία, η φυγοκεντρική δύναμη Φ Γ αναγκάζει το sprag για να ανασηκώσει από την εξωτερική διαδρομή. Σε αυτό το λειτουργούν κράτος, κάνετε ελεύθερο πεντάλ εργασίες ένδυση-ελεύθερες, δηλ. με την απεριόριστη ζωή υπηρεσιών.
Το σχήμα 76-2 παρουσιάζει ότι κάνετε ελεύθερο πεντάλ με την εκτόξευση Χ sprag σε ανεξάρτητη λειτουργία. Τα sprags, που υποστηρίζονται σε ένα κλουβί που συνδέεται με το εσωτερικό δαχτυλίδι, περιστρέφονται με το εσωτερικό δαχτυλίδι. Η δύναμη Φ Γ Thecentrifugal που εφαρμόζεται στο κέντρο βαρύτητας S του sprag γυρίζει τα υπόλοιπα sprag coun-terclockwiseand ενάντια στο δαχτυλίδι υποστήριξης του κλουβιού. Αυτό οδηγεί στο χάσμα α μεταξύ του sprag και της εξωτερικής διαδρομής κάνετε ελεύθερο πεντάλ εργασίες χωρίς επαφή. Εάν η εσωτερική ταχύτητα δαχτυλιδιών μειώνεται σε τέτοιο βαθμό ώστε η επίδραση της φυγοκεντρικής δύναμης στο sprag είναι λιγότερο από αυτό του ΓΦ δύναμης άνοιξη, το sprag στηρίζεται πάλι στο εξωτερικό δαχτυλίδι και κάνετε ελεύθερο πεντάλ είναι έτοιμος να κλειδώσει (σχήμα 76-3). Εάν χρησιμοποιείται ως υπερβαίνοντας συμπλέκτης, η οδηγώντας ταχύτητα δεν πρέπει να υπερβεί 40% της ταχύτητας εκτόξευσης.
Διάσταση και ικανότητα
| Τύπος | Εσωτερική διάμετρος άξονων | Εξωτερική διάμετρος άξονων | Μέγιστο πλάτος | Εκτιμημένη ροπή έλξης | ||
| Di | Διάστημα Sprag | de | Διάστημα Sprag | Β | N.m (kgf-μ) | |
| Χ-133818T | 20,345 | +0,008 - 0,005 | 37,008 |
+0,008 -0,005 |
10.0 | 49 (5,0) |
| Χ-134939 | 22,225 | - | 38,887 | ±0.013 | 10.0 | 75 (7,6) |
|
Bwc-13219A Bw-13252 |
27,762 | - | 44,425 | - |
13.5 19.1 |
139 (14,2) 233 (23,8) |
| Χ-135052 | 31,881 | - | 48,548 | - | 13.5 | 154 (15,7) |
| Χ-135014 Χ-133399 | 37,317 | - | 53,980 | - |
12.0 15.9 |
185 (18,9) 309 (31,5) |
|
Bw-13161 Bwc-13230 |
38,092 | - | 54,750 | - |
13.5 15.9 |
251 (25,6) 323 (33,0) |
| Χ-135005 | 38,568 | - | 55,207 | - | 20.5 | 422 (43,0) |
| Χ-133400 | 40,485 | 一 | 57,150 | - | 22.3 | 534 (54,5) |
| BW-13244 Χ-135067 | 41,275 | 一 | 57,937 | - |
13.5 17.4 |
212 (21,6) 343 (35,0) |
| Χ-135041 | 44,450 | - | 61,112 | 一 | 13.5 | 226 (23,0) |
| Χ-135349 | 47,325 | - | 63,987 | - | 13.5 | 343 (35,0) |
| Χ-135036 | 47,408 | - | 64,075 | - | 22.3 | 667 (68,0) |
| Χ-134398 | 49,720 | - | 66,383 | - | 19.1 | 667 (68,0) |
|
Τύπος δ |
Διάμετρος Iinside
|
Εξωτερική διάμετρος
|
Αριθμός sprags |
Κατεύθυνση | Προσδιορισμός | Μέρη Auxitiary |
Βάρος
|
|
| (ζ) | ||||||||
| Χ-133818T | 15.8 | 47.5 | 10 | Δ | Γ | 1 | Τ | 30 |
| Χ-134939 | 17.2 | 50.1 | 12 | Δ | Γ | 1 | Τ | 35 |
| Bwc-13219A | 21.5 | 56.9 | 14 | Ε | CC | 1 | Τ | 60 |
| Bw-13252 | Ε | γ | 1 | Τ | 90 | |||
| Χ-135052 | 24.6 | 62.0 | 16 | Δ | γ | 1 | CL | 65 |
| Χ-135014 | 18 | Ε | γ | 1 | CL | 65 | ||
| Χ-133399 | 28.9 | 69.1 | 18 | Ε | γ | 1 | 90 | |
| Bw-13161 | Ε | γ | 1 | 75 | ||||
| Bwc-13230 | 29.5 | 70.1 | 18 | Δ | CC | 1 | T.ST | 90 |
| Χ-135005 | 30.9 | 70.7 | 18 | Δ | γ | 1 | CL.ST | 110 |
| Χ-133400 | 32.4 | 71.5 | 18 | Ε | γ | 1 | 135 | |
| Bw-13244 | 14 | Δ | γ | 1 | CL.ST | 75 | ||
| Χ-135067 | 33.0 | 72.5 | 18 | Δ | γ | 1 | Τ | 105 |
| Χ-135041 | 35.5 | 76.4 | 20 | Ε | γ | EB.CL | 100 | |
| Χ-135349 | 37.9 | 80.0 | 22 | Δ | γ | 1 | 90 | |
| Χ-135036 | 37.9 | 80.1 | 22 | Ε | γ | 1 | CL.ST | 150 |
| Χ-134398 | 39.7 | 83.0 | 22 | Δ | γ | 1 | CL.ST | 135 |
| Τύπος | Εσωτερική διάμετρος άξονων | Εξωτερική διάμετρος άξονων | Μέγιστο πλάτος | Εκτιμημένη ροπή έλξης | ||
| Di | Διάστημα Sprag | De | Διάστημα Sprag | Β | N.M (kgf.m) | |
| Χ-135006 | 54,572 | +0.0080.005 | 71,211 | ±0.013 | 20.5 | 799 (81,5) |
| Bw-13231 |
54,765 |
— |
71,427 |
— |
13.5 | 402 (41,0) |
| Bw-13214 | 15.9 | 363 (37,0) | ||||
| Bw-13167 | 15.9 | 569 (58,0) | ||||
| Bw-13209 |
57,760 |
— |
74,427 |
— |
13.5 | 554 (56,5) |
| Bwc-13239B | 15.9 | 711 (72,5) | ||||
| Bw-13238 | 21.0 | 1050 (107) | ||||
| Χ-133401 | 59,538 | — | 76,200 | — | 25.4 | 1350 (138) |
| Bw-13243 |
72,217 |
— |
88,882 |
—
|
13.5 | 637 (65,0) |
| Bwc-13168 | 21.0 | 1510 (154) | ||||
| Bwc-13229 | 21.6 | 1325 (135) | ||||
| Bw-13255 | 26.7 | 1920 (196) | ||||
| Χ-133614C | 83,596 | ±0.013 | 102,555 | — | 25.4 | 3040 (310) |
| Χ-133402 | 85,776 | — | 104,775 | — | 25.4 | 3090 (315) |
| Bwc-13251 |
103,231 |
— |
119,944 |
— |
15.4 | 789 (80,5) |
| Bwc-13261 | 15.4 | 1580 (161) | ||||
| Χ-133639 | 103,231 | — | 122,230 | — | 25.4 | 4410 (450) |
| Χ-133403 | 123,881 | — | 142,880 | — | 25.4 | 5740 (585) |
|
Τύπος δ |
Διάμετρος Iinside Δ |
Εξωτερική διάμετρος Δ |
Αριθμός sprags | Κατεύθυνση | Προσδιορισμός | Μέρη Auxitiary |
Βάρος (ζ) |
|
| Χ-135006 | 43.6 | 89.1 | 24 | Δ | Γ | 1 | CL.ST | 60 |
| Bw -13231 | 20 | Δ | Γ | 1 | T.ST | 95 | ||
| Bw-13214 | 43.8 | 89.3 | 14 | Δ | γ | 1 | T.ST | 105 |
| Bw-13167 | 22 | Ε | γ | 1 | 120 | |||
| Bw-13209 | 26 | Δ | γ | 1 | T.ST | 105 | ||
| Bwc-13239B | 46.2 | 93.1 | 26 | Δ | CC | 1 | CL.ST | 125 |
| Bw-13238 | 26 | Ε | γ | 1 | 175 | |||
| Χ-133401 | 47.6 | 95.3 | 26 | Ε | γ | 1 | 220 | |
| Bw -13243 | 24 | Δ | γ | 1 | CL.ST | 120 | ||
|
Bwc-13168 Bwc-13229 |
57.7 | 111 |
30 30 |
Ε Ε |
CC CC |
1 | EB |
210 190 |
| Bw -13255 | 30 | Δ | γ | 1 | CL.ST | 255 | ||
| •Χ-133614C | 66.7 | 128 | 34 | Ε | γ | 1 | CL. | 350 |
| Χ-133402 | 68.6 | 131 | 34 | Ε | γ | 1 | 350 | |
| BWC-13251 BWC-13261 | 82.5 | 150 |
18 36 |
Δ Δ |
CC CC |
1 |
CL.ST CL.ST |
180 200 |
| Χ-133639 | 82.5 | 153 | 40 | Ε | γ | 1 | CL.ST | 410 |
| Χ-133403 | 99.1 | 179 | 44 | Ε | γ | 1 | 480 |
