Τόπος καταγωγής | Κίνα |
Μάρκα | SUMA |
Πιστοποίηση | ISO SGS |
Αριθμό μοντέλου | Ckf-A50150 |

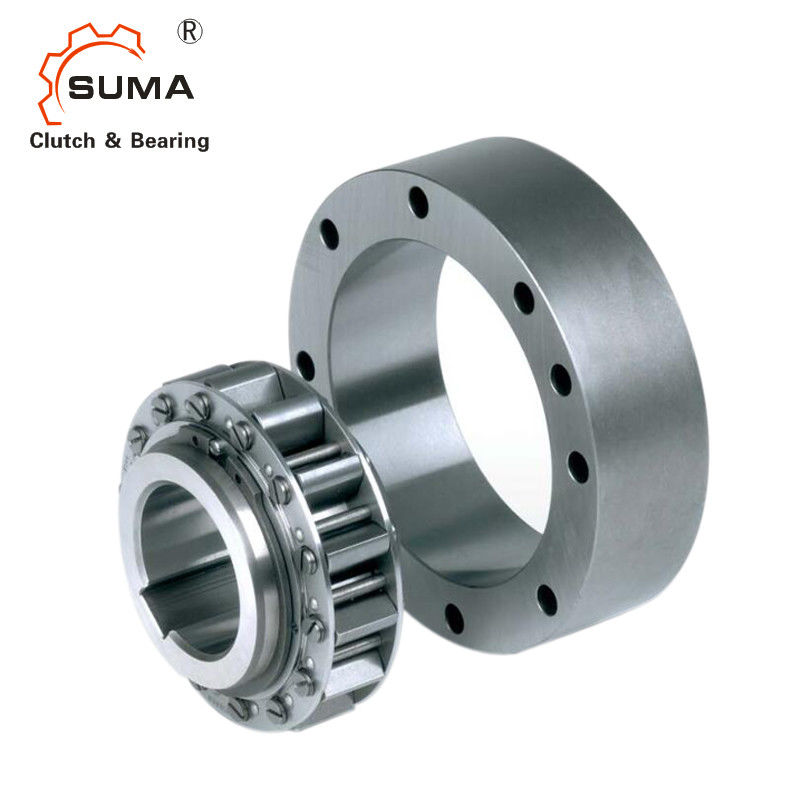

Ckf-A50150 ένα τύπος κυλίνδρων τρόπων που αντέχει υπερβαίνοντας τη συμπεριφορά συμπλεκτών για τη βιομηχανία
Χαρακτηριστικά γνωρίσματα
Το ckf-α είναι ένας συμπλέκτης τρόπων πρώτου τύπου μη-επαφών sprag. Το εσωτερικό δαχτυλίδι σχεδιάζεται για την ομοιοκατευθυνόμενη λειτουργία χωρίς υποστήριξη ρουλεμάν. Το ρουλεμάν πρέπει να εγκατασταθεί για να εξασφαλίσει το coaxiality του εσωτερικού δαχτυλιδιού και του εξωτερικού δαχτυλιδιού όταν χρησιμοποιείται.
Όταν χρησιμοποιείται με σκοπό την παρεμπόδιση της αντιστροφής, είναι απαραίτητο να ελεγχθεί ότι η ταχύτητα δεν πρέπει να είναι χαμηλότερη από την ελάχιστη επιτρεπόμενη αξία για την υπέρβαση της ταχύτητας, όπως φαίνεται στον πίνακα κατωτέρω.
Αυτό το πρότυπο χρησιμοποιείται κυρίως για να αποτρέψει την αντιστροφή υπό τις συνθήκες εργασίας υψηλής ταχύτητας. Μπορεί επίσης να χρησιμοποιηθεί για τη υψηλή ταχύτητα που υπερβαίνει το συμπλέκτη και την αργόστροφη συσκευή μετατροπής κίνησης σφηνών.
Τεχνικό Datas
Στοιχείο | Ckf-A50150 |
Υλικό | GCr15 |
Άντεξε το dia. | 50 χιλ. |
Εξωτερικό dia. | 150 χιλ. |
Πλάτος (β) | 40 χιλ. |
Ικανότητα ροπής | 1120 N.m |
Υπέρβαση περιοριστικός την ταχύτητα (εσωτερική φυλή) | 4000 r/min |
Υπέρβαση περιοριστικός την ταχύτητα (εξωτερική φυλή) | 610 r/min |
Βάρος | 4,7 κλ |
Συσκευασία | Κιβώτιο χαρτοκιβωτίων ή ως απαιτήσεις σας |
Διαστάσεις και ικανότητες
Τύπος | Ροπή NM |
Υπέρβαση Περιορισμένη ταχύτητα r/min |
δ [H7] | Δ [h7] | ε [H7] | Φ | Γ | Γ | Β | Α | ν-d1 | bn*tn | Βάρος [κλ] |
|
έξω φυλή | εσωτερική φυλή | |||||||||||||
Cfk-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1.50 |
Cfk-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1.60 |
Cfk-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1.80 |
Cfk-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2.10 |
Cfk-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2.90 |
Cfk-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3.10 |
Cfk-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4.70 |
Cfk-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5.40 |
Cfk-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8.5 |
Cfk-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
Cfk-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
Cfk-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
Cfk-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
Cfk-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
Cfk-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
Εκτόξευση Χ Sprag
Εσωτερικός κάνει ελεύθερο πεντάλ FXN είναι εξοπλισμένος με την εκτόξευση Χ. sprag. Η εκτόξευση Χ sprag χρησιμοποιείται για τα backstops και υπέρβαση των συμπλεκτών, υπό τον όρο ότι σε ανεξάρτητη λειτουργία που το εσωτερικό δαχτυλίδι περιστρέφεται με υψηλή ταχύτητα και παρέχει την υπέρβαση των συμπλεκτών ότι η οδηγώντας λειτουργία διευθύνεται σε αργόστροφο. Σε ανεξάρτητη λειτουργία, η φυγοκεντρική δύναμη Φ Γ αναγκάζει το sprag για να ανασηκώσει από την εξωτερική διαδρομή. Σε αυτό το λειτουργούν κράτος, κάνετε ελεύθερο πεντάλ εργασίες ένδυση-ελεύθερες, δηλ. με την απεριόριστη ζωή υπηρεσιών.
Το σχήμα 76-2 παρουσιάζει ότι κάνετε ελεύθερο πεντάλ με την εκτόξευση Χ sprag σε ανεξάρτητη λειτουργία. Τα sprags, που υποστηρίζονται σε ένα κλουβί που συνδέεται με το εσωτερικό δαχτυλίδι, περιστρέφονται με το εσωτερικό δαχτυλίδι. Η δύναμη Φ Γ Thecentrifugal που εφαρμόζεται στο κέντρο βαρύτητας S του sprag γυρίζει τα υπόλοιπα sprag coun-terclockwiseand ενάντια στο δαχτυλίδι υποστήριξης του κλουβιού. Αυτό οδηγεί στο χάσμα α μεταξύ του sprag και της εξωτερικής διαδρομής κάνετε ελεύθερο πεντάλ εργασίες χωρίς επαφή. Εάν η εσωτερική ταχύτητα δαχτυλιδιών μειώνεται σε τέτοιο βαθμό ώστε η επίδραση της φυγοκεντρικής δύναμης στο sprag είναι λιγότερο από αυτό του ΓΦ δύναμης άνοιξη, το sprag στηρίζεται πάλι στο εξωτερικό δαχτυλίδι και κάνετε ελεύθερο πεντάλ είναι έτοιμος να κλειδώσει (σχήμα 76-3). Εάν χρησιμοποιείται ως υπερβαίνοντας συμπλέκτης, η οδηγώντας ταχύτητα δεν πρέπει να υπερβεί 40% της ταχύτητας εκτόξευσης.
