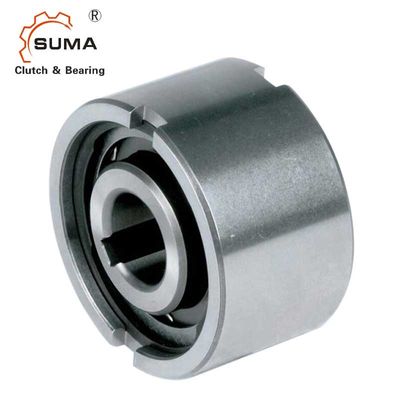

UF οι σειρές UF30 30*90*48MM κάνουν ελεύθερο πεντάλ συμπλέκτης ένα εργοστάσιο ρουλεμάν τρόπων
Τα χαρακτηριστικά γνωρίσματα κάνουν ελεύθερο πεντάλ συμπλέκτης ένα ρουλεμάν τρόπων
Η σειρά UF κάνει ελεύθερο πεντάλ δεν είναι μόνη να στραφεί. Είναι επομένως απαραίτητο να τοποθετηθούν ένα ή δύο ρουλεμάν δίπλα κάνει ελεύθερο πεντάλ έτσι ώστε η εξωτερική φυλή μπορεί να περιστραφεί κεντρικά στην εσωτερική φυλή
Οι δυνάμεις ροπής διαβιβάζονται από τον άξονα στην εσωτερική φυλή με τη βοήθεια ενός κλειδιού και από την εξωτερική φυλή στη διάταξη θέσεων με τη βοήθεια των μπροστινών εξολκέων.
Η ανοχή άξονων πρέπει να είναι είτε h6 είτε j6 οι ανοχές για τη διάταξη θέσεων πρέπει να είναι είτε H7 είτε η G7. Όταν οι μπροστινοί εξολκείς δεν χρησιμοποιούνται, η ανοχή διατάξεων θέσεων πρέπει να είναι K6.
Πρίν τίθεται επάνω στην υπηρεσία, κάνει ελεύθερο πεντάλ πρέπει να λαδωθεί με τα κατάλληλα λιπαντικά μετά από τις οδηγίες που δίνονται στη σελίδα 12. Η λίπανση πετρελαίου είναι ουσιαστική όταν επιτυγχάνεται ένας μεγάλος αριθμός των περιστροφών σε ουδέτερο.
Οι διαστάσεις και οι ικανότητες κάνουν ελεύθερο πεντάλ συμπλέκτης ένα ρουλεμάν τρόπων
Τύπος | Μέγεθος | Υπέρβαση των ταχυτήτων | Βάρος | ||||||||
UF | dH7 | TKN 1) | nimax 2) | namax 3) | Dn6 | Δ5 | Δ6 | Λ | τ | BH11 |
|
[χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
» Αναφερθείτε στη σελίδα επιλογής 10 έως 13
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Να τοποθετήσει και ένωση
