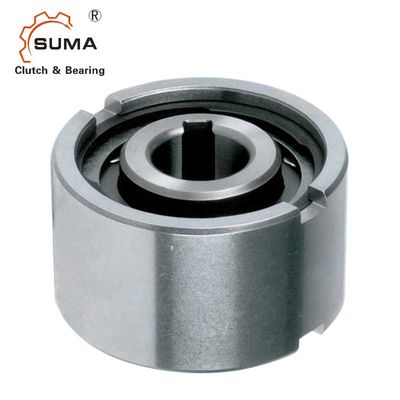

Μονόδρομος Συμπλέκτης Βιομηχανικός Συμπλέκτης Βαρύ Φορτίο Μη Επαφή Backstop
,Χαρακτηριστικά
1. Ο συμπλέκτης Cam Clutch της σειράς AA είναι σχεδιασμένος για τοποθέτηση σε εφαρμογή πίεσης.
2. Οι σειρές AA έχουν κλειδί στην εσωτερική κούρσα.Τα μπρελόκ, εκτός του μεγέθους 25, είναι κατασκευασμένα σύμφωνα με το DIN 6885. 3
3. Η σειρά AA έχει κλειδί τόσο στον εσωτερικό όσο και στον εξωτερικό αγώνα.Το "-K" σημαίνει τα κλειδιά που αποστέλλονται μαζί με το Cam Clutch.
4. Πρέπει να διατηρηθούν οι σωστές διαστάσεις παρεμβολής στον άξονα και στο περίβλημα για να επιτευχθεί η μέγιστη απόδοση ρουλεμάν και συμπλέκτη.
5. Ανατρέξτε στον πίνακα για την ανοχή του άξονα και του περιβλήματος για κάθε σειρά.
6. Το βέλος στην εσωτερική κούρσα δείχνει την κατεύθυνση της εμπλοκής της εσωτερικής κούρσας.
7. Για να εγκαταστήσετε τον συμπλέκτη, χρησιμοποιήστε ένα εργαλείο πρέσας κατάλληλης διαμέτρου για να ασκήσετε ομοιόμορφη πίεση σε ολόκληρη την επιφάνεια του εσωτερικού και του εξωτερικού δακτυλίου.
8. Μην χτυπάτε με σφυρί και μην ασκείτε άλλο σοκ στον συμπλέκτη.
9. Βεβαιωθείτε ότι το περίβλημα έχει αρκετή αντοχή για να αντέξει την πίεση που απαιτείται για την εγκατάσταση του συμπλέκτη του συμπλέκτη.
10. Εύρος θερμοκρασίας λειτουργίας: –30°C έως +100°C (Συμβουλευτείτε μας για τη θερμοκρασία που υπερβαίνει αυτό το εύρος).
Τεχνικά Στοιχεία
ΠΡΟΣΔΙΟΡΙΣΜΟΣ | |
Μοντέλο | AA60 / GC-D60170 |
Υλικό | GCr15 |
Εσωτερική διάμετρος | 60 mm |
Εξωτερική διάμετρος | 170 χλστ |
Πάχος | 78 χιλιοστά |
Ικανότητα ροπής | 3500 Nm |
Σύρετε τη ροπή | 240 Ncm |
Υπέρβαση ταχύτητας εσωτερικού αγώνα | 800r/min |
Ταχύτητα υπέρβασης εξωτερικού αγώνα | 1100r/min |
Βάρος | 0,7 κιλά |
Δομή | Τύπος κυλίνδρου |
Εφαρμογή | Μηχάνημα κλωστοϋφαντουργίας, ανεμιστήρες, ανεμιστήρες, μηχανή εκτύπωσης |
Πακέτο | Κουτί από χαρτόνι, Ξύλινο κουτί ή Προσαρμοσμένο |
Οροι πληρωμής | TT.L/C, D/A, D/P, Western Union, Paypal |
Ωρα παράδοσης | 2-4 ημέρες για το δείγμα, 7 ημέρες για μεγάλη παραγγελία |
Διαστάσεις και χωρητικότητες
Μέγεθος | TK1 | Υπέρβαση ταχύτητες | Βάρος |
Σέρνω ροπή |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Ζ | Ο | μεγάλο | φά | μικρό | (κιλό) | TR | |
(mm) | (Nm ) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ΣΗΜΕΙΩΣΕΙΣ
1) T max = 2 ×Τ ΚΝ
2) Υπερβολές εσωτερικού αγώνα
3) Υπερβάσεις εξωτερικών φυλών
Κλειδί για το DIN 6885.1
Τοποθέτηση και σύζευξη
Εικόνες
