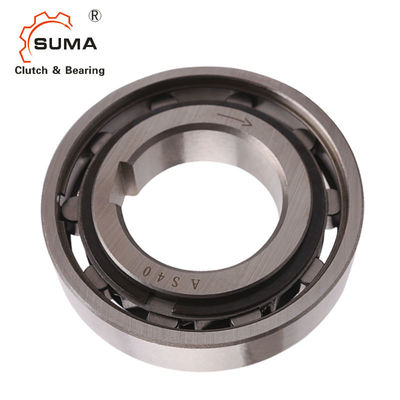

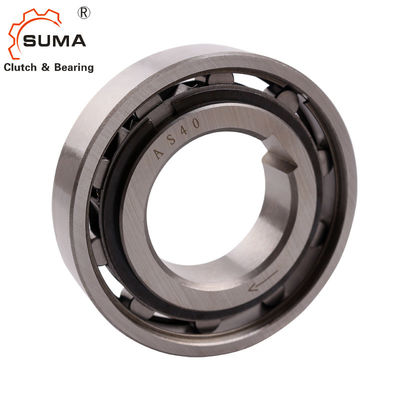

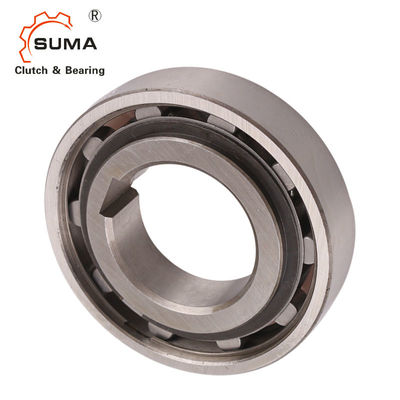

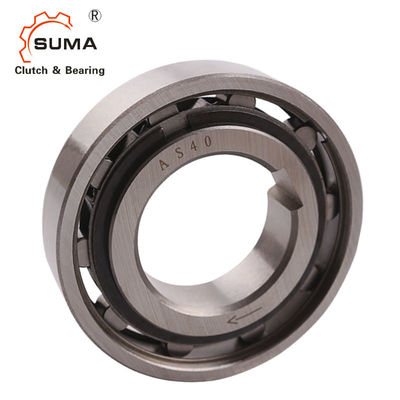

Name: Ρουλεμάν κυλίνδρων τρόπων AS20 NSS20 ένα
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: AS20 NSS20
Price: 9.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Ρουλεμάν συμπλεκτών κυλίνδρων

Ρουλεμάν κυλίνδρων τρόπων AS20 NSS20 ένα

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	SUMA
Πιστοποίηση:	ISO SGS
Αριθμό μοντέλου:	AS20 NSS20

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD8-USD10 PER PIECE
Συσκευασία λεπτομέρειες:	Κιβώτιο χαρτοκιβωτίων
Χρόνος παράδοσης:	5 ημέρες
Όροι πληρωμής:	L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς:	1000pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντων:	Συμπλέκτης κυλίνδρων που αντέχει AS20 NSS20	Υλικό:	GCr15 φέρων χάλυβας
Ικανότητα ροπής:	40NM	Ταχύτητα περιστροφής:	3300rpm
ΒΑΡΟΣ ΜΟΝΑΔΩΝ:	0.12kg	Εξουσιοδότηση:	1 έτος
ΜΕΓΕΘΟΣ:	204714MM	COem:	δεχτείτε
Επισημαίνω:	NSS20 ένα ρουλεμάν κυλίνδρων τρόπων , GCr15 ένα ρουλεμάν κυλίνδρων τρόπων , GCr15 ένα ρουλεμάν κυλίνδρων βελόνων τρόπων

Ρουλεμάν κυλίνδρων τρόπων AS20 NSS20 ένα

Χαρακτηριστικά γνωρίσματα

Ο τύπος ΟΠΩΣ είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση. Οι ονομαστικές εξωτερικές διαστάσεις είναι οι ίδιες με τη σειρά 62… ρουλεμάν.
Μια χαρακτηριστική ρύθμιση είναι να εγκατασταθεί αυτός ο τύπος παράλληλα με μια σειρά 62 που αφορά μέσα στις ίδιες ανοχές θέσης, όπως φαίνεται την ακόλουθη σελίδα. Η εσωτερική φυλή κλειδώνεται στον άξονα (εκτός από 6 χιλ. άντεξε).
Η εξωτερική φυλή έχει μια θετική ανοχή r6 για να δώσει έναν Τύπο ταιρίαξε σε μια κατοικία H7. Η εξωτερική κατοικία πρέπει να είναι αρκετά ισχυρή
Για να μην επεκταθεί μετά από τη συνέλευση. Αυτό το σχέδιο μπορεί να δεχτεί μια αξονική μη ευθυγράμμιση της εσωτερικής και εξωτερικής φυλής ± S/2.

Τεχνικό Datas

Όνομα προϊόντων	Ένα ρουλεμάν συμπλεκτών κυλίνδρων τρόπων
Πρότυπο	AS20
Υλικό	GCr15
Ικανότητα ροπής	40Nm
Εσωτερική διάμετρος	20mm
Εξωτερική διάμετρος	47mm
Πάχος	14mm
Βάρος	0.12kg
Συσκευασία	Κιβώτιο χαρτοκιβωτίων/ξύλινες κιβώτιο, τροχαλία, κ.λπ.
Όροι πληρωμής	TT. L/C, D/A, D/P, Western Union
Χρόνος παράδοσης	2-4 ημέρες για το δείγμα, 7 ημέρες για τη μεγάλη διαταγή

Διαστάσεις και ικανότητες

Τύπος	Μέγεθος	TKN1)	Υπέρβαση των ταχυτήτων								Βάρος	Ροπή έλξης
ΟΠΩΣ (NSS)	dH7	TKN1)	nimax2)	namax3)	Dr6	D5	Λ	s	ε	φ	Βάρος	TR
	[χιλ.]	[NM]	[ελάχιστος-1]	[ελάχιστος-1]	[χιλ.]	[χιλ.]	[χιλ.]	[χιλ.]	[χιλ.]	[χιλ.]	[κλ]	[Ncm]
	6	2.1	5000	7500	19	15.8	6	0,3	0,6	0,3	0,01	0,18
	8	3.8	4300	6500	24	20	8	1.3	0,6	0,6	0,02	0,24
	10	6.8	3500	5200	30	25.9	9	1.3	0,6	0,6	0,03	0,36
	12	13	3200	4800	32	28	10	1.3	0,6	0,6	0,04	0,48
	15	14	2800	4300	35	31	11	1.4	0,6	0,6	0,05	0,7
	20	40	2200	3300	47	40	14	2.4	0,8	0,8	0,12	1.4
	25	56	1900	2900	52	45.9	15	2.4	0,8	0,8	0,14	2.4
	30	90	1600	2400	62	55	16	2.4	0,8	1	0,22	7.8
	35	143	1300	2000	72	64	17	2.5	0,8	1	0,31	9
	40	185	1200	1800	80	72	18	2.5	0,8	1	0,39	10
	45	218	1000	1600	85	77	19	2.5	1.2	1	0,44	11
	50	230	950	1500	90	82	20	2.5	1.2	1	0,49	13
	55	308	800	1300	100	90	21	2.5	1.2	1	0,66	14
	60	508	700	1100	110	100	22	2.5	1.2	1.5	0,81	26
	80	1063	600	900	140	128	26	2.5	1.2	1.5	1.41	58

ΣΑΝ .jpg

ΣΗΜΕΙΩΣΕΙΣ:
AS6 χωρίς keyway. ØD = -0-0,009
AS8-12 keyway στο DIN 6885,1.
Άλλα μεγέθη στο DIN 6885,3
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Οι τοποθετώντας διαστάσεις είναι ίδιες με τη σειρά 62 ρουλεμάν

Τοποθετώντας παράδειγμα

ΣΑΝ .jpg
