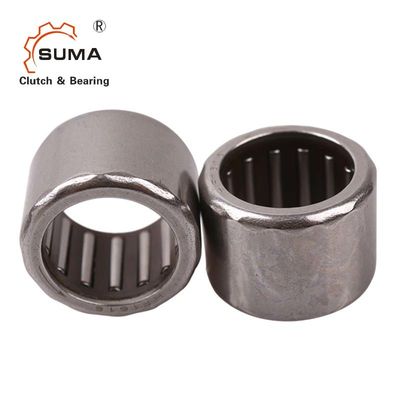

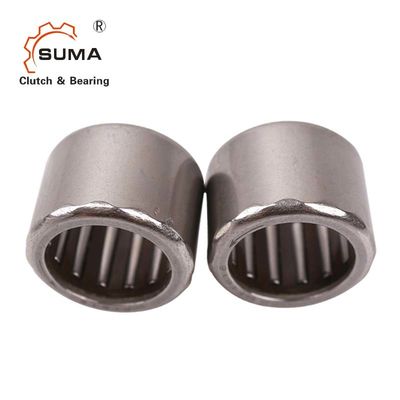

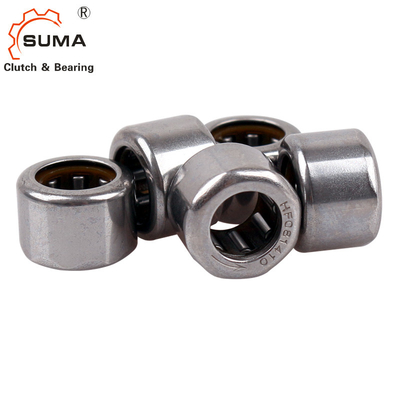

Συρμένο HF3520 φλυτζάνι ένα HF3020 ρουλεμάν βελόνων τρόπων
Τεχνικό Datas
Το ρουλεμάν κυλίνδρων βελόνων ένα τύπος της Shell ρουλεμάν κυλίνδρων βελόνων τύπων HF3020 HF3020 της Shell τρόπων, αυτό είναι ένα δημοφιλές μέγεθος που θα μπορούσε να χρησιμοποιηθεί σε πολλές εφαρμογές που χρησιμοποιεί αυτό το μέγεθος 30mm X 37mm X 20mm.
Εσωτερικός άντεξε τη σειρά | 335mm |
Εξωτερικός άντεξε τη σειρά | 6.542mm |
Σειρά ύψους | 620mm |
Σειρά ροπής | 0.2-121Nm |
Συσκευασία | Πακέτο ρόλων + κιβώτιο χαρτοκιβωτίων |
Διαστάσεις και ικανότητες
Διάμετρος άξονων | Φέρων προσδιορισμός | Μάζα περ. | Διαστάσεις | Επιτρεπτή ροπή | Περιορισμός της ταχύτητας |
Κατάλληλος που σύρεται Ρουλεμάν φλυτζανιών |
||||
Dia άξονων. | Εξωτερικό dia. | Πάχος | Περιστρεφόμενος άξονας ελάχιστος-1 | Περιστρεφόμενο εξωτερικό δαχτυλίδι ελάχιστος-1 | ||||||
χιλ. | Πλαστικές ανοίξεις | Ανοίξεις χάλυβα | γ | χιλ. | NM | περιστροφή/λεπτό | περιστροφή/λεπτό | |||
3 | HF0306KF | 0,9 | 3 | 6.5 | 6 | 0,2 | 36000 | 7000 | HK0306TN | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0,34 | 34000 | 8000 | HK0408TN |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0,1 | 34000 | 8000 | HK0408TN | |
6 | HF0608KF | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | HK0608 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 | |
HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | HK061208 | ||
8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 | HK0808 |
HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | HK0808 | |
-- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | HK0808 | |
-- | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | HK081410 | |
-- | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | HK081610 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | HK081410 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | HK1010 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | HK1010 | |
HF101612 | 4.8 | 10 | 16 | 12 | 6 | 12000 | 10000 | |||
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 | HK1212 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 | HK1412 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 | HK1612 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 | HK1812 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 | HK2010 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | HK2512 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | HK3012 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | HK3512 |
