HFL1426 14*20*26mm συρμένο ρουλεμάν κυλίνδρων βελόνων φλυτζανιών ένα συμπλέκτης τρόπων
Τεχνικό Datas
Η σειρά τρία HFL συρμένο υπόλοιπος κόσμος ρουλεμάν βελόνων φλυτζανιών είναι ένα ρουλεμάν κυλίνδρων με τους κυλινδρικούς κυλίνδρους.
Οι κύλινδροι είναι λεπτοί και μακριοί σχετικά με τη διάμετρό τους. Αυτό το είδος κυλίνδρου καλείται κύλινδρο βελόνων.
Είναι ιδιαίτερα κατάλληλο για τα αποτελέσματα με τις περιορισμένες ακτινωτές διαστάσεις εγκαταστάσεων. Σύμφωνα με τις διαφορετικές εφαρμογές, τα ρουλεμάν κυλίνδρων βελόνων HFL χωρίς εσωτερικά τμήματα δαχτυλιδιών ή κυλίνδρων και κλουβιών βελόνων μπορούν να επιλεχτούν.
Αυτό το είδος ρουλεμάν κυλίνδρων βελόνων μπορεί μόνο να αντέξει το ακτινωτό φορτίο. Τα συρμένα ρουλεμάν κυλίνδρων βελόνων φλυτζανιών είναι ρουλεμάν κυλίνδρων βελόνων με τα λεπτά σφραγισμένα και διαμορφωμένα εξωτερικά δαχτυλίδια.
Συρμένο ρουλεμάν κυλίνδρων βελόνων φλυτζανιών - συμπλέκτης κυλίνδρων με τη συνέλευση ρουλεμάν:
HFL1426, 14 χιλ. άντεξαν, 20 χιλ. OD, πλάτος 26 χιλ.
Διαστάσεις και ικανότητες του ρουλεμάν κυλίνδρων βελόνων HFL
Άξονας Dia. |
Προσδιορισμός συμπλεκτών | Μάζα |
Borndary Διαστάσεις |
Ροπή | Περιορισμός της ταχύτητας |
Βασικό φορτίο Εκτιμήσεις |
|||||
Fw | Δ | Γ | Άξονας | Εξωτερικό δαχτυλίδι | Γ | Κοβάλτιο | |||||
Ελάχιστος-1 | Ελάχιστος-1 |
KN | |||||||||
χιλ. | Πλαστικές ανοίξεις | Ανοίξεις χάλυβα | γ | χιλ. | NM | περιστροφή/λεπτό | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

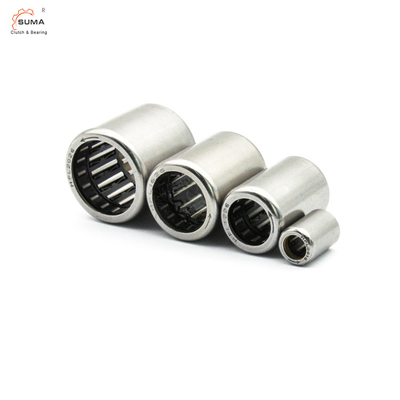

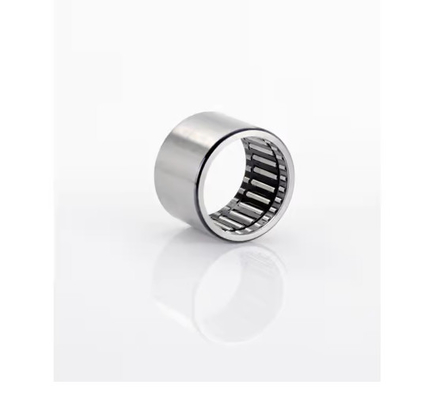

Εικόνες συρμένου του HFL ρουλεμάν κυλίνδρων βελόνων φλυτζανιών
