Τόπος καταγωγής: | Κίνα |
Μάρκα: | SUMA |
Πιστοποίηση: | ISO SGS |
Αριθμό μοντέλου: | NYD250 NJ160 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | USD1100-USD1200 PER PIECE |
Συσκευασία λεπτομέρειες: | Ξύλινο κιβώτιο |
Χρόνος παράδοσης: | 10-15 ημέρες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Δυνατότητα προσφοράς: | 1000pcs το μήνα |
Όνομα προϊόντων: | Συμπλέκτης NYD250 NJ160 Backstop | Υλικό: | GCr15 φέρων χάλυβας |
---|---|---|---|
ΜΕΓΕΘΟΣ: | 120*360*183mm | Ταχύτητα περιστροφής: | 100rpm |
ΒΑΡΟΣ ΜΟΝΑΔΩΝ: | 125kg | Εξουσιοδότηση: | 1 έτος |
Ικανότητα ροπής: | 25000Nm | COem: | δεχτείτε |
Επισημαίνω: | Ρουλεμάν NYD 250 Backstop,25000 NM ρουλεμάν Backstop,Αργόστροφος συμπλέκτης εκκέντρων Backstop |

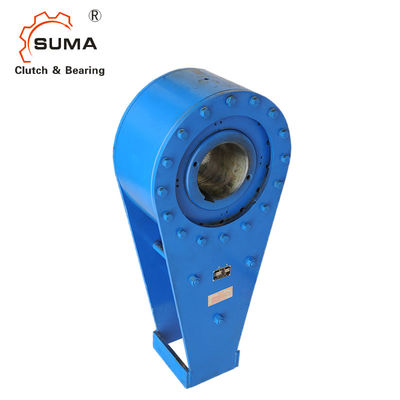

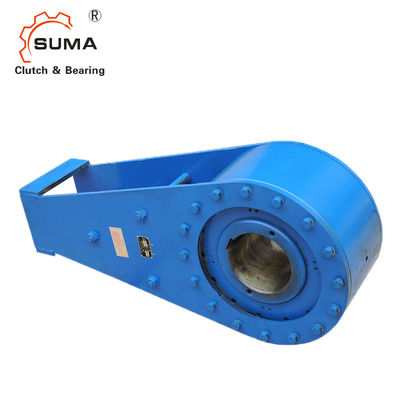

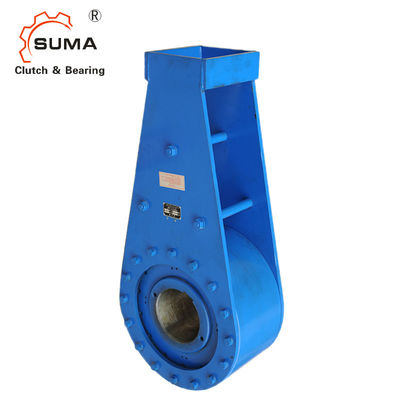

NYD 250 αργόστροφος ανελκυστήρας 25000 εκκέντρων NM ρουλεμάν Backstop
Χαρακτηριστικά γνωρίσματα NYD NJ Backstop
Το Backstop NJ (NYD, ND) με το βραχίονα ροπής είναι χωρίς υποστήριξη ρουλεμάν. Το Backstop τακτοποιείται επάνω μέσω των άξονων ή των ακρών άξονων.
Το backstop NJ χρησιμοποιείται όπως:
Backstops για τις αργόστροφες εφαρμογές.
Σχεδιάζονται για τη χρήση στα κεκλιμένα συστήματα, τους ανελκυστήρες και τις αντλίες μεταφορέας-ζωνών. Taconite οι σφραγίδες προστατεύουν τα backstops όταν οι όροι είναι βρώμικοι και σκονισμένοι.
ΠΡΟΤΥΠΑ NJ65-NJ450
Διαστάσεις και ικανότητες
Τύπος | Χωρητικότητα φορτίων | Εσωτερική μέγιστη ταχύτητα φυλών | Ροπή έλξης | Άντεξε | Μέγεθος (χιλ.) | Βάρος | ||||||||
N.m | r/min | N.m | χιλ. | Α | Β | Δ | Χ | h1 | Φ | χ | Λ | L1 | κλ | |
ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
Μοντάρισμα
Την πίσω οδηγώντας ροπή από ο σταματά βραχίονας ροπής. Ο βραχίονας ροπής δεν πρέπει να στερεωθεί στη θέση. Πρέπει να έχει το παιχνίδι 0,5 ιντσών σε στην αξονική και ακτινωτή κατεύθυνση.
NJ backstops παρέχεται για μια τακτοποίηση εκκαθάρισης. Το Setscrews στο εσωτερικό δαχτυλίδι παρέχεται για την αξονική διατήρηση, τα περιλαίμια άξονων δεν απαιτούνται.
Piciures
