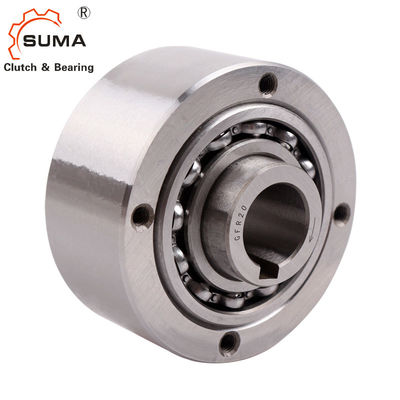

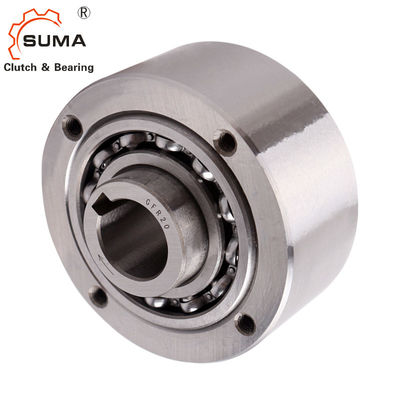

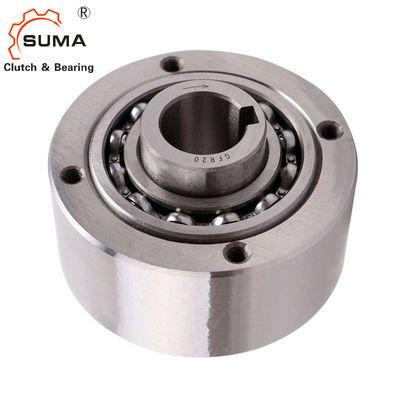

GFR90 GFRN90 158MM κάνει ελεύθερο πεντάλ ρουλεμάν Backstop τύπων κυλίνδρων
Χαρακτηριστικά γνωρίσματα
Οι τύποι GFR, GFRN είναι τύπος κυλίνδρων κάνουν ελεύθερο πεντάλ. Αντέχουν υποστηριγμένος, χρησιμοποιώντας δύο 160. τα ρουλεμάν σειράς, και απαιτούν τη λίπανση πετρελαίου. Αυτές οι μονάδες μπορούν να χρησιμοποιηθούν στα σχέδια που παρέχουν τη λίπανση πετρελαίου και που σφραγίζουν όπως στο παράδειγμα όπισθεν. Τα ρουλεμάν δεν πρέπει να τονιστούν αξονικώς.
Χαρακτηριστικά, οι τύποι GFR, GFRN χρησιμοποιούνται με τις καλύψεις σειράς Φ που σχεδιάζονται για να διαβιβάσουν τη ροπή, και να παρέχουν τη λίπανση και τη σφράγιση πετρελαίου. Συνήθως αυτές οι καλύψεις χρησιμοποιούνται ανά τα ζευγάρια σύμφωνα με τους συνδυασμούς που παρουσιάζονται στις ακόλουθες σελίδες. Η εξωτερική φυλή του προτύπου GFR είναι σαφής να λάβει και να κεντροθετήσει οποιοδήποτε συστατικό που τρυπιέται στην ανοχή H7.
Η ροπή διαβιβάζεται από τα μπουλόνια μέσω του πιάτου κάλυψης σε αυτήν την περίπτωση. Οι τύποι GFR, GFRN είναι ίδιοι εκτός από το ότι ο τύπος GFRN έχει keyway στην εξωτερική διάμετρο για να διαβιβάσει τη ροπή. Δύο σφραγίδες εγγράφου παραδίδονται με κάθε μονάδα που τοποθετείται μεταξύ της εξωτερικών φυλής και των πιάτων κάλυψης.
Τεχνικό Datas
Στοιχείο | GFR90 GFRN90 |
Εσωτερικό dia. | 90 χιλ. |
Εξωτερικό dia. | 230 χιλ. |
Πλάτος | 158 χιλ. |
Ροπή | 14500 NM |
Βάρος | 28,5 κλ |
Λιμένας | Σαγκάη Ningbo |
Χρόνος παράδοσης | 10-15 ημέρες |
Συσκευασία | ξύλινη συσκευασία, συσκευασία χαρτοκιβωτίων, κ.λπ. |
Εφαρμογή | Μεταφορέας, ηλεκτρικός κινητήρας, ανελκυστήρας κάδων, κ.λπ. |
Διαστάσεις και ικανότητες
Τύπος | Μέγεθος | Υπέρβαση των ταχυτήτων |
Num τζίτζιφα |
Βάρος | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | Γ | τ | ζ | Λ 1 | Λ | Β | T1 | bP10 | φ | |
[χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] |
[ χιλ.] |
[χιλ.] | [κλ] | |||
12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2.5 | 4 | 0,5 | 0,5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0,8 | 0,8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0,8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
Σημειώσεις:
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Τοποθετώντας παράδειγμα
