Changzhou Suma Precision Machinery Co., Ltd
Σπίτι > Προϊόντα > Ένα ρουλεμάν συμπλεκτών τρόπων >

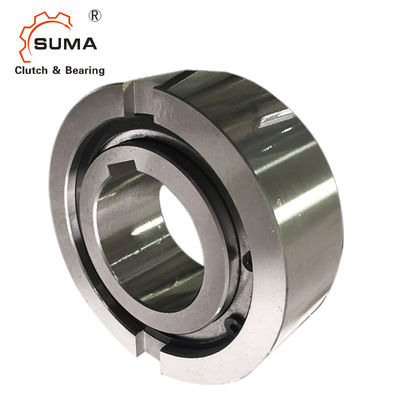

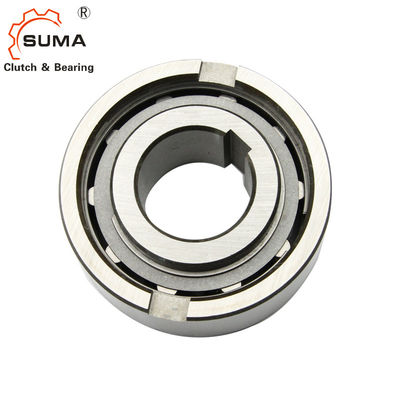

Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων
  • Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων
  • Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων
  • Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων
  • Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων
  • Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων
  • Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων

Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων

Τόπος καταγωγής Κίνα
Μάρκα SUMA
Πιστοποίηση ISO SGS
Αριθμό μοντέλου ASNU50 NFS50 TFS50
Λεπτομέρειες προϊόντων
Όνομα προϊόντων:
Ένας συμπλέκτης τρόπων που αντέχει ASNU100 NFS100 TFS100
Υλικό:
GCr15 φέρων χάλυβας
Ικανότητα ροπής:
7250Nm
Ταχύτητα περιστροφής:
680RPM
ΒΑΡΟΣ ΜΟΝΑΔΩΝ:
12.6kg
Εξουσιοδότηση:
1 έτος
ΜΕΓΕΘΟΣ:
100*215*73mm
COem:
δεχτείτε
Υψηλό φως:

Ρουλεμάν κυλίνδρων τρόπων ASNU ένα

,

Κάνετε ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων

,

Χάλυβας χρωμίου ένας τρόπος Sprag

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1
Τιμή
USD30-USD100 PER PIECE
Συσκευασία λεπτομέρειες
Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Χρόνος παράδοσης
10-15 ημέρες
Όροι πληρωμής
L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς
1000pcs το μήνα
Περιγραφή προϊόντων

           Ο χάλυβας χρωμίου ASNU NFS TFS κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων

Χαρακτηριστικά γνωρίσματα

ASNU NFS TFS είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Το ρουλεμάν είναι supporte axil και ακτινωτό φορτίο. Η λίπανση και η σφράγιση πρέπει να παρασχεθούν επίσης από την εγκατάσταση.

Δεδομένου ότι ο συμπλέκτης τρόπων πρώτου τύπου ASNU NFS είναι ένας τύπος κυλίνδρων χωρίς ρουλεμάν που υποστηρίζεται, τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση. Η εσωτερική φυλή κλειδώνεται στον άξονα. Η εξωτερική φυλή έχει τη θετική ανοχή n6, για να δώσει σε ένα fitin Τύπου μια κατοικία H7.

Τεχνικό Datas


Όνομα προϊόντωνΈνα ρουλεμάν συμπλεκτών τρόπων
Πρότυπο ASNU100
Υλικό Χάλυβας χρωμίου GCr15
Εσωτερική διάμετρος 100mm
Εξωτερική διάμετρος 215mm
Ικανότητα ροπής 7250Nm
Βάρος 12.6kg
Συσκευασία Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο
Όροι πληρωμής TT. L/C, D/A, D/P, Western Union
Χρόνος παράδοσης 10-15 ημέρες

Διαστάσεις και ικανότητες



Τύπος Μέγεθος



TKN1)

Υπέρβαση

Ταχύτητες



Βάρος



Ροπή έλξης

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 Λ β τ s ε φ TR
[χιλ.] [NM] [ελάχιστος-1] [ελάχιστος-1] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [κλ] [Ncm]
8 12 3300 5000 35 28 13 4 1.4 2.4 0,6 0,3 0,07 1.6
12 12 3300 5000 35 28 13 4 1.4 2.4 0,6 0,3 0,06 1.6
15 30 2400 3600 42 37 18 5 1.8 2.4 0,8 0,3 0,11 1.9
17 49 2300 3400 47 40 19 5 2.3 2.4 1.2 0,8 0,15 1.9
20 78 2100 3100 52 42 21 6 2.3 2.4 1.2 0,8 0,19 1.9
25 125 1700 2600 62 51 24 8 2.8 2.4 1.2 0,8 0,38 5.6
30 255 1400 2200 72 60 27 10 2.5 2.4 1.8 1 0,54 14
35 383 1200 1900 80 70 31 12 3.5 2.4 1.8 1 0,74 16
40 538 1100 1700 90 78 33 12 4.1 2.5 1.8 1 0,92 38
45 780 1000 1600 100 85 36 14 4.6 2.5 1.8 1 1.31 43
50 1013 850 1350 110 92 40 14 5.6 2.5 1.8 1 1.74 55
60 1825 750 1050 130 110 46 18 5.5 3.6 2.6 1.5 2.77 110
70 2300 600 950 150 125 51 20 6.9 3.6 2.6 1.5 4.16 140
80 3275 550 850 170 140 58 20 7.5 3.6 2.6 1.5 6.09 180
90 5325 500 750 190 160 64 20 8 3.6 2.6 2 8.2 230
100 7250 450 680 215 175 73 24 8.5 3.6 2.6 2 12.6 380
120 13500 370 550 260 215 86 28 10 3.6 2.6 2.5 22 650
150 26625 300 460 320 260 108 32 12 3.6 3.6 2.5 42 1000
200 44500 230 350 420 350 138 45 16 7.6 3.6 3 93 2000


ΣΗΜΕΙΩΣΕΙΣ

ASNU8-12, keyway ASNU200 στο DIN 6885. 1,

άλλα μεγέθη στο DIN 6885,3
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών

Τοποθετώντας παράδειγμα


Εικόνες

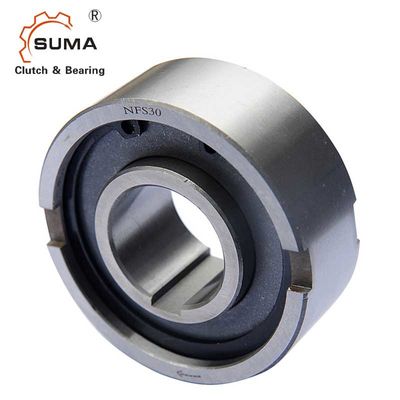

Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων 2

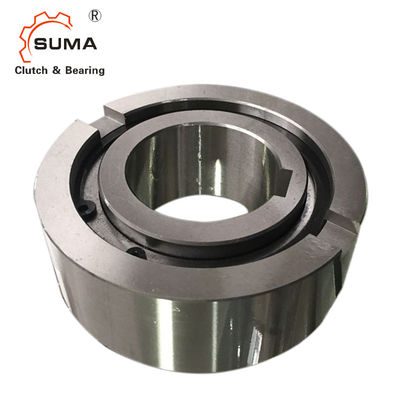

Ο χάλυβας χρωμίου ASNU100 NFS100 TFS100 κάνει ελεύθερο πεντάλ ένα ρουλεμάν κυλίνδρων τρόπων 3
