| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | FE423Z FE423Z2 |

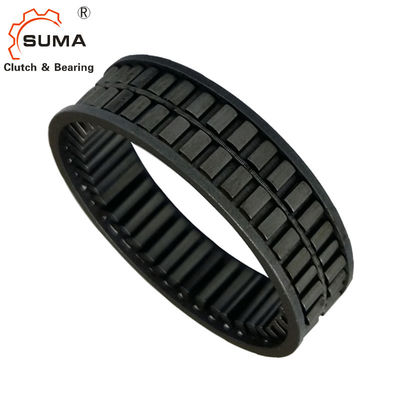

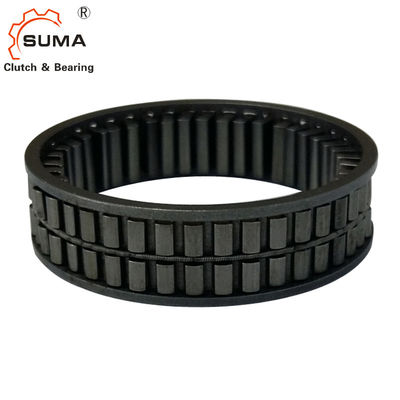

Χάλυβας GCr15 Sprag ένα 15*23*11MM FE423Z ρουλεμάν μεγέθους συνήθειας συμπλεκτών τρόπων
Χαρακτηριστικά γνωρίσματα
Ο τύπος Sprag κάνει ελεύθερο πεντάλ συμπλέκτες με ένα πλαστικό κλουβί στο τυποποιημένο σχέδιό τους είναι επίσης διαθέσιμος ως ειδικό σχέδιο με ένα κλουβί χάλυβα κατόπιν αιτήσεως.
Τα sprags χωρίζονται κατά διαστήματα ομοιόμορφα γύρω από την περιφέρεια του κλουβιού στοιχείων ενθέτων.
Το κλουβί στοιχείων ενθέτων δεν έρχεται σε επαφή με τις εσωτερικές ή εξωτερικές φυλές Παραμένει απολύτως loadfree κάτω από οποιαδήποτε εφαρμογή.
Λειτουργούσα θερμοκρασία:
Η δηλωμένη εκτίμηση θερμοκρασίας είναι για ένα φορμαρισμένο έγχυση κλουβί. Η μέγιστη εκτίμηση θερμοκρασίας είναι 170°C για ένα κλουβί χάλυβα.
Κλουβί χάλυβα: μέγιστος 170 βαθμός
Πλαστικό κλουβί: μέγιστος 140 βαθμός
Τεχνικό Datas
| Πρότυπο | FE423Z FE423Z2 |
| Ροπή (NM) | 62 |
| Υπέρβαση της ταχύτητας (περιστροφή/λεπτό) | 9200 |
| Εσωτερικό μέγεθος φυλών (χιλ.) | 15 |
| Εξωτερικό μέγεθος φυλών (χιλ.) | 23 |
| Πάχος (χιλ.) | 11 |
| Βάρος (κλ) | 0,009 |
Διαστάσεις και ικανότητες
Μύθος σχεδίων:
δ = η εσωτερική διάμετρος Δ = εξωτερική διάμετρος W = πλάτος Τ = κλείνει ν = ταχύτητα περιστροφής
| Προσδιορισμός |
δ [χιλ.] |
Δ [χιλ.] |
W [χιλ.] |
Tnom [NM] |
nmax [περιστροφή/λεπτό] |
Βάρος [κλ] |
Στοιχείο αριθ. |
| ???????? 412 Ζ | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
| ???????? 416 Ζ | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
| ???????? 420 Ζ | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
| ???????? 422 Ζ | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
| ???????? 423 Ζ | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
| ???????? 425 Ζ | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
| ???????? 427 Ζ | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
| ???????? 428 Ζ | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
| ???????? 430 Ζ | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
| ???????? 432 Ζ | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
| ???????? 433 Ζ | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
| ???????? 435 Ζ | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
| ???????? 437 Ζ | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
| ???????? 438 Ζ | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
| ???????? 442 Ζ | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
| ???????? 443 Ζ | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
| ???????? 448 Ζ | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
| ???????? 453 Ζ | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
| ???????? 455 Ζ | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
| ???????? 458 Ζ | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
| ???????? 459 Ζ | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
| ???????? 463 Ζ | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
| ???????? 468 Ζ | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
| ???????? 470 Ζ | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
| ???????? 473 Ζ | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
| ???????? 478 Ζ | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
| FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
| ???????? 508 Ζ | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
| ???????? 528 Ζ | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
| ???????? 648 Ζ | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
| Προσδιορισμός |
δ [χιλ.] |
Δ [χιλ.] |
W [χιλ.] |
Tnom [NM] |
nmax [περιστροφή/λεπτό] |
Βάρος [κλ] |
Στοιχείο αριθ. |
| ???????? 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
| ???????? 412 Z2 | 4 | 12 | 7 | 2,5 | 40.900 | 0,002 | 300394 |
| ???????? 413 Z2 | 5 | 13 | 7 | 4 | 34.900 | 0,003 | 300395 |
| ???????? 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0,003 | 300396 |
| ???????? 416 Z2 | 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
| ???????? 418 Z2 | 10 | 18 | 7 | 16 | 18.900 | 0,005 | 300401 |
| ???????? 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
| ???????? 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
| ???????? 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0,007 | 300416 |
| ???????? 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
| ???????? 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
| ???????? 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
| ???????? 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
| ???????? 442 Z2 | 34 | 42 | 7 | 125 | 5.400 | 0,012 | 300465 |
| ???????? 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0,013 | 300472 |
| ???????? 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0,014 | 300477 |
| ???????? 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0,016 | 300484 |
| ???????? 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0,017 | 300490 |
| ???????? 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0,019 | 300498 |
| ???????? 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0,020 | 300502 |
