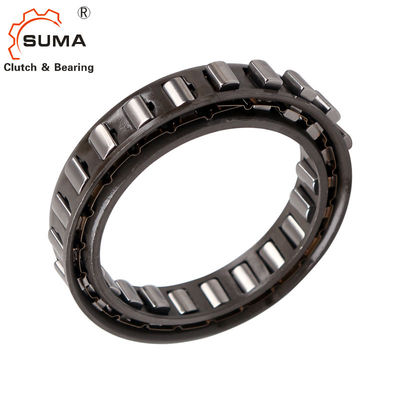

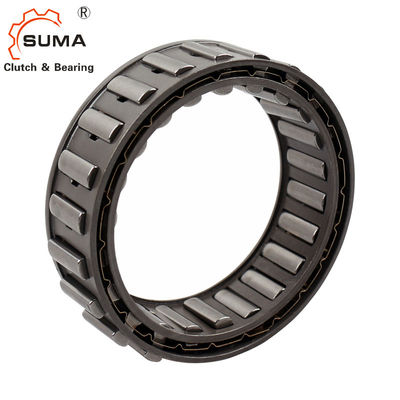

SF18-13.5 το κλουβί κάνει ελεύθερο πεντάλ φυγοκεντρικό ρουλεμάν συμπλεκτών Sprag
Χαρακτηριστικά γνωρίσματα
Το κλουβί κάνει ελεύθερο πεντάλ SF είναι sprag κάνει ελεύθερο πεντάλ για να είναι
εγκατεστημένος μεταξύ πελάτης-παρεχόμενου εσωτερικού και
εξωτερικά δαχτυλίδια.
Κάνει ελεύθερο πεντάλ SF χρησιμοποιείται όπως:
➧ Backstops
➧ Υπέρβαση των συμπλεκτών
➧ Η ευρετηρίαση κάνει ελεύθερο πεντάλ
Εκτός από το σταθεράς μορφής, δύο άλλος
οι τύποι είναι διαθέσιμοι για την εκτεταμένη ζωή υπηρεσιών.
Ονομαστικές ροπές μέχρι 93 000 NM.
Διάσταση και ικανότητα
Κάνετε ελεύθερο πεντάλ μέγεθος |
Τύπος
|
Ονομαστικό τ orque ΜΝ NM |
Τύπος | Ονομαστικό τ orque ΜΝ NM |
Τύπος | Ονομαστικό τ orque ΜΝ NM |
Εκτόξευση Sprag στο εξωτερικό δαχτυλίδι ταχύτητα ελάχιστος-1 |
J χιλ. |
Δ χιλ. |
Β χιλ. |
Κ χιλ. |
Ποσότητα Sprags | Βάρος κλ |
SF18-13,5 | J | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
SF23-13,5 | J | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
SF27-13,5 | J | 160 | CJt | 160 | JZ | 100 | 3 600 | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
SF31-13,5 | J | 170 | CJt | 170 | JZ | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
SF32-21,5 | J | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
SF37-14,5 | Κ | 270 | KT | 270 | KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
SF42-21 | J | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
SF44-14,5 | Κ | 500 | KT | 500 | KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
SF46-21 | J | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
SF50-18,5 | Κ | 680 | KT | 680 | KZ | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
SF56-21 | J | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
SF57-18,5 | Κ | 950 | KT | 950 | KZ | 800 | 2 000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
SF61-21 | J | 1 300 | CJt | 1 300 | JZ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
SF72-23,5 | Κ | 2 100 | KT | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
SF82-25 | Κ | 2 300 | KT | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
SF107-25 | Κ | 3 300 | KT | 3 300 | KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
SF127-25 | Κ | 4 900 | KT | 4 900 | KZ | 4 600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
Sf140-50 | S | 13 600 | ST | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
SF140-63 | S | 18 000 | ST | 18 000 | SZ | 14 000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
Sf170-50 | S | 17 000 | ST | 17 000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
SF170-63 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
Sf200-50 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
SF200-63 | S | 29 000 | ST | 29 000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
SF230-63 | S | 37 000 | ST | 37 000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
Sf270-50 | S | 35 000 | ST | 35 000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
SF270-63 | S | 44 000 | ST | 44 000 | SZ | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
Sf340-50 | S | 45 000 | ST | 45 000 | SZ | 43 000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
SF340-63 | S | 67 500 | ST | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
Sf380-50 | S | 57 000 | ST | 57 000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
SF440-63 | S | 93 000 | ST | 93 000 | SZ | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
Η θεωρητική ονομαστική ροπή ισχύει μόνο για ιδανικό concentricity μεταξύ του εσωτερικού και εξωτερικού δαχτυλιδιού.
Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή. Δείτε τη σελίδα 14 για τον προσδιορισμό της ροπής επιλογής.
Μοντάρισμα
Η πλευρική καθοδήγηση του κλουβιού κάνει ελεύθερο πεντάλ μπορεί να επηρεαστεί είτε από έναν ώμο στο εξωτερικό δαχτυλίδι είτε από τα δαχτυλίδια φρουράς είτε τους δίσκους φρουράς που καθορίζονται στο εξωτερικό δαχτυλίδι. Η ικανότητα μετάδοσης ροπής μπορεί να αυξηθεί εάν διάφορα κλουβιά τακτοποιούνται δίπλα-δίπλα. Σε αυτήν την περίπτωση παρακαλώ συσκεφτείτε με RINGSPANN στις διαβιβάσιμες ροπές. Παρακαλώ υπογραμμίστε τα τεχνικά σημεία στη σελίδα 118regarding οι διαδρομές sprag.
Παράδειγμα για
Κάνετε ελεύθερο πεντάλ μέγεθος SF 44-14,5, σταθεράς μορφής:
• SF 44-14,5 Κ
