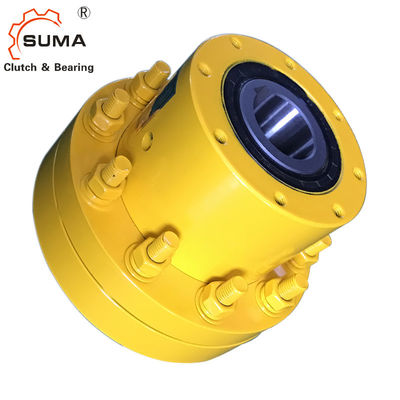

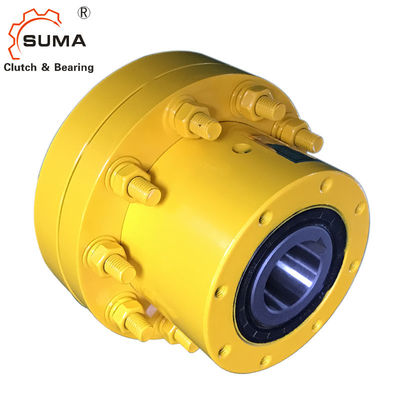

Ckl-β 1 σύζευξη τρόπων που υπερβαίνει το συμπλέκτη Backstop
Χαρακτηριστικά γνωρίσματα
Ο τύπος ckl-β είναι ένας τύπος sprag κάνει ελεύθερο πεντάλ, ανεξάρτητος, σφραγισμένος και η συμπεριφορά υποστηριγμένος. Χρησιμοποίησε κυρίως στην περίπτωση της υψηλής υπερβαίνοντας ταχύτητας και χαμηλότερα της ταχύτητας έναρξης. Χρειάζεται τα ορυκτέλαια greaseor όταν χρησιμοποιούνται.
Έχει τον ίδιους χαρακτήρα και τη διάσταση με το ckl-α.
Αυτός ο συνδυασμός χρησιμοποιείται όπως υπερβαίνοντας το συμπλέκτη και εκτενή που χρησιμοποιούνται στο μηχανισμό της συσκευασίας, κυκλοφορία. και metallury.mine και ούτω καθεξής.
Τεχνικό Datas
Πρότυπο | Ckl-B35110 | |
Ροπή (NM) | 580 | |
Υπέρβαση της ταχύτητας (περιστροφή/λεπτό) | Εσωτερική φυλή | 2500 |
Εξωτερική φυλή | 740 | |
Εσωτερικό μέγεθος φυλών (χιλ.) | 35 | |
Εξωτερικό μέγεθος φυλών (χιλ.) | 110 | |
Πάχος (χιλ.) | 168 | |
Βάρος (κλ) | 17 |
Διαστάσεις και ικανότητες
Τύπος | Ονομαστικός Ροπή NM |
Υπέρβαση Περιορισμός των ταχυτήτων |
Διάσταση σε Cintour χιλ. |
Βάρος | |||||||||
ν λ. | ν ανώτατο | δ H7 |
d1 H7 |
Δ | D1 H7 |
Λ | L1 | L2 | Β | bn×tn | Κλ | ||
Ckl-B2590 | 230 | 800 | 2500 | 25 | 20-40 | 90 | 130 | 127.5 | 50 | 60 | 17.5 | 4×1.8 | 6.4 |
Ckl-B30100 | 400 | 780 | 2500 | 30 | 20-50 | 100 | 160 | 146 | 60 | 66 | 20 | 5×2.3 | 11 |
Ckl-B35110 | 580 | 740 | 2500 | 35 | 25-65 | 110 | 190 | 168 | 75 | 74 | 19 | 6×2.8 | 17 |
Ckl-B40125 | 820 | 720 | 2500 | 40 | 25-65 | 125 | 190 | 178 | 75 | 86 | 17 | 6×2.8 | 19 |
Ckl-B45130 | 840 | 660 | 2500 | 45 | 25-65 | 130 | 190 | 178 | 75 | 86 | 17 | 6×2.8 | 19 |
Ckl-B50150 | 1400 | 610 | 2000 | 50 | 30-75 | 150 | 225 | 207 | 90 | 92 | 25 | 14×3.8 | 31 |
Ckl-B55160 | 1600 | 600 | 2000 | 55 | 35-90 | 160 | 270 | 233.5 | 100 | 104 | 29.5 | 16×4.3 | 47 |
Ckl-B60170 | 2200 | 490 | 2000 | 60 | 35-90 | 170 | 270 | 244 | 94 | 114 | 30 | 18×4.4 | 49 |
Ckl-B70190 | 4500 | 480 | 2000 | 70 | 45-110 | 190 | 340 | 312.5 | 140 | 134 | 38.5 | 20×4.9 | 90 |
Ckl-B80210 | 6800 | 450 | 1500 | 80 | 55-125 | 210 | 380 | 340 | 160 | 142 | 35 | 22×4.9 | 107 |
Ckl-B90230 | 11000 | 420 | 1500 | 90 | 65-140 | 230 | 440 | 369 | 160 | 159 | 50 | 25×6.4 | 170 |
Ckl-B100270 | 16000 | 400 | 1500 | 100 | 75-160 | 270 | 500 | 422 | 200 | 182 | 40.5 | 28×6.4 | 230 |
Τοποθετώντας παράδειγμα
Εφαρμογή
