Υπέρβαση του ρουλεμάν συμπλεκτών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | AL30 KEED2 |

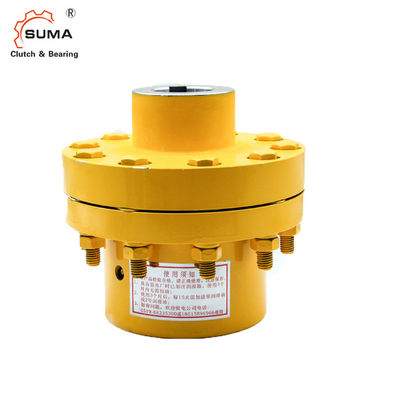

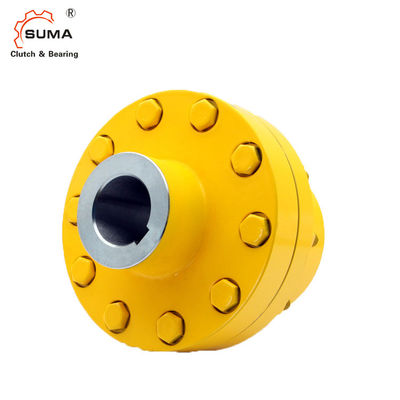

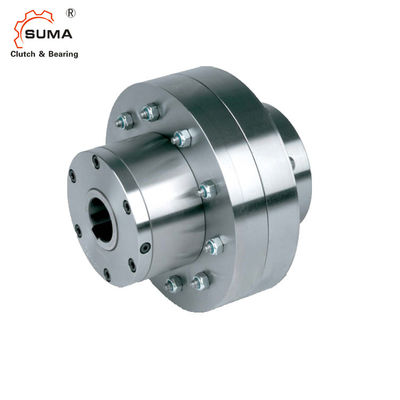

KEED2 κάνετε ελεύθερο πεντάλ ανεξάρτητο υπερβαίνοντας ρουλεμάν συμπλεκτών
Χαρακτηριστικά γνωρίσματα
Το Al .KEED2 τύπων είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ, ανεξάρτητος, σφραγισμένος και η συμπεριφορά υποστηριγμένος, χρησιμοποιώντας δύο 160. ρουλεμάν σειράς. Η μονάδα είναι παραδοθε'ν πετρέλαιο που λαδώνεται.
Αυτός ο συνδυασμός χρησιμοποιείται όπως υπερβαίνοντας το συμπλέκτη όπως φαίνεται όπισθεν. Σε αυτό το σχέδιο, ένα τυποποιημένο Al κάνει ελεύθερο πεντάλ συνδέεται με μια εύκαμπτη σύζευξη για το ευθύγραμμο μοντάρισμα.
Ο τύπος KEE είναι μια σύζευξη υψηλής επίδοσης που χρησιμοποιείται για να μετριάσει τις torsional δονήσεις και για να δεχτεί το misalignement χωρίς υπερβολικά φέροντα φορτία. Η κάλυψη D2 χρησιμοποιείται για να κλείσει τη μονάδα. Είναι εξοπλισμένο με δύο βίδες για την πλήρωση, τον αγωγό και το επίπεδο πετρελαίου. Συστήνουμε ότι η μονάδα παρέχεται συγκεντρωμένος.
Παρακαλώ την εσωτερική κατεύθυνση φυλών της περιστροφής που βλέπει διευκρινίστε από τη φλάντζα D2. Αναφερθείτε στον κατάλογο του κατασκευαστή στην επιλογή συζεύξεων ελέγχου.
Τεχνικό Datas
| Όνομα προϊόντων | υπέρβαση του ρουλεμάν συμπλεκτών |
| Πρότυπο | AL30 KEED2 |
| Υλικό | GCr15 |
| Εσωτερική διάμετρος | 30mm |
| Εξωτερική διάμετρος | 100mm |
| Εσωτερική φυλή που υπερβαίνει την ταχύτητα | 4100r/min |
| Εξωτερική φυλή που υπερβαίνει την ταχύτητα | 1300r/min |
| Βάρος | 11Kg |
| Ικανότητα ροπής | 500Nm |
| Εφαρμογή | Μειωτής, μηχανή εκτυπωτών, μηχανή Texitle, μεταφορέας ζωνών, αλατισμένη βιομηχανία |
| Συσκευασία | Ξύλινοι κιβώτιο, σωλήνας, τροχαλία, κ.λπ. |
| Όροι πληρωμής | TT. L/C, D/A, D/P, Western Union, Paypal |
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος |
|
|
Υπέρβαση των ταχυτήτων |
|
Βάρος | |||||
| Al .KEED2 | dH7 | KEE | TKN | nimax1) | namax2) | dKH7 | Δ | L1 | D6 | L6 | |
| [χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | ||
| 12 | 2 | 55 | 2500 | 6000 | 12… 25 | 62 | 42 | 97 | 35 | 3 | |
| 15 | 3 | 122 | 1900 | 6000 | 16… 30 | 68 | 52 | 112 | 40 | 4.4 | |
| 20 | 3 | 122 | 1600 | 5600 | 16… 30 | 75 | 57 | 112 | 40 | 4.6 | |
| 25 | 4 | 288 | 1400 | 4500 | 20… 40 | 90 | 60 | 130 | 50 | 6.4 | |
| 30 | 5 | 500 | 1300 | 4100 | 20… 50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 725 | 1100 | 3800 | 25… 65 | 110 | 74 | 190 | 75 | 17 | |
| 40 | 6 | 1025 | 950 | 3400 | 25… 65 | 125 | 86 | 190 | 75 | 19 | |
| 45 | 6 | 1050 | 900 | 3200 | 25… 65 | 130 | 86 | 190 | 75 | 19 | |
| 50 | 7 | 1750 | 850 | 2800 | 30… 75 | 150 | 92 | 225 | 90 | 31 | |
| 55 | 8 | 2625 | 720 | 2650 | 35… 90 | 160 | 104 | 270 | 100 | 47 | |
| 60 | 8 | 2750 | 680 | 2450 | 35… 90 | 170 | 114 | 270 | 100 | 49 | |
| 70 | 10 | 5750 | 580 | 2150 | 45… 110 | 190 | 134 | 340 | 140 | 90 | |
| 80 | 11 | 8500 | 480 | 1900 | 55… 125 | 210 | 144 | 380 | 160 | 107 | |
| 90 | 12 | 13750 | 380 | 1700 | 65… 140 | 230 | 158 | 440 | 180 | 170 | |
| 100 | 14 | 20000 | 350 | 1450 | 75… 160 | 270 | 182 | 500 | 200 | 230 | |
| 120 | 16 | 30000 | 250 | 1250 | 85… 180 | 310 | 202 | 560 | 220 | 330 | |
| 150 | 18 | 43750 | 180 | 980 | 95… 200 | 400 | 246 | 640 | 250 | 500 | |
| 200 | 22 | 97500 | 120 | 750 | 125… 250 | 520 | 326 | 880 | 320 | 965 | |
| 250 | 28 | 250000 | 100 | 620 | 160… 320 | 610 | 396 | 1160 | 400 | 1725 | |
| ALM. .KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20… 40 | 90 | 60 | 130 | 50 | 6.4 |
| 30 | 5 | 588 | 1000 | 2500 | 20… 50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 838 | 900 | 2400 | 25… 65 | 110 | 74 | 190 | 75 | 17 | |
ΣΗΜΕΙΩΣΗ
1) Εσωτερική φυλή overrunst
2) Εξωτερικές υπερβάσεις φυλών
Keyway στο DIN 6885,1
Κατά τη διαταγή, παρακαλώ διευκρινίστε άντεξε ø δ Κ και κατεύθυνση
περιστροφή που βλέπει από το βέλος „Α «: „Υπερβάσεις φυλών Ρ «εσωτερικές μέσα
δεξιόστροφη κατεύθυνση, υπερβάσεις φυλών „Λ «εσωτερικές στο μετρητή
δεξιόστροφη κατεύθυνση
» Αναφερθείτε να τοποθετήσει και συντήρησης στις οδηγίες
Τοποθετώντας σύζευξη
