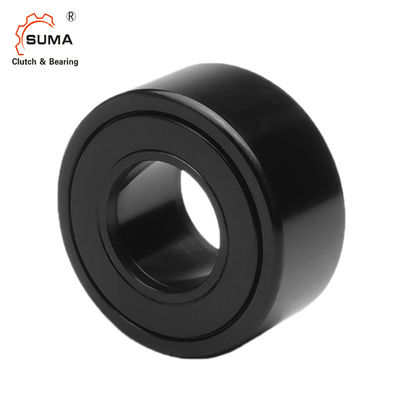

Υφαντικό αξονικό ρουλεμάν βελόνων τύπων στηριγμάτων YCR
Χαρακτηριστικά γνωρίσματα
Ο κύλινδρος διαδρομής είναι μια φέρουσα μονάδα που αποτελείται από το επεξεργασμένο στη μηχανή εξωτερικό δαχτυλίδι παχύς-τοίχων, τους κυλίνδρους βελόνων ή τα κυλινδρικά σύνολα κυλίνδρων, ή την καθοδήγηση κλουβιών ή τον πλήρη κύλινδρο βελόνων συμπληρώματος, το εσωτερικό δαχτυλίδι ή το μπουλόνι και τη σφραγίδα. Χαρακτηρίζοντας την πολλαπλάσια συμπαγή δομή, την υψηλή περιστρεφόμενη ακρίβεια, τις μεγάλες ποικιλίες, ευρεία προσαρμοστικότητα και εύκολη εγκατάσταση, μπορεί να αντέξει το υψηλό ακτινωτό φορτίο και ορισμένο φορτίο κλονισμού και χρησιμοποιείται ευρέως στο εργαλείο μηχανών, τα μεταλλουργικά, υφαντικά και μηχανήματα εκτύπωσης, τις γραμμές επεξεργασίας και το κ.λπ.
Διαστάσεις και ικανότητες
Καμία σφραγίδα REF αριθ. |
Σφραγισμένος REF αριθ. |
Σφραγισμένος REF αριθ. |
OD (RD) Ίντσα |
Πλάτος (ψ) Ίντσα |
Ταυτότητα (β) Ίντσα |
Πλάτος πέρα από endplates (W1) Ίντσα |
Dia. Από endplate (ε) την ίντσα |
Cyr-3/4 | Cyr-3/4-s | Ccyr-3/4-s | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 |
Cyr-7/8 | Cyr-7/8-s | Ccyr-7/8-s | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 |
Cyr-1 | Cyr-1-s | Ccyr-1-s | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 |
Cyr-1 1/8 | Cyr-1 1/8-s | Ccyr-1 1/8-s | 1,125 | 0,625 | 0,3125 | 0,6875 | 25/32 |
Cyr-1 1/4 | Cyr-1 1/4-s | Ccyr-1 1/4-s | 1.25 | 0,75 | 0,375 | 0,8125 | 63/64 |
Cyr-1 3/8 | Cyr-1 3/8-s | Ccyr-1 3/8-s | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 |
Cyr-1 1/2 | Cyr-1 1/2-s | Ccyr-1 1/2-s | 1.5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 |
Cyr-1 5/8 | Cyr-1 5/8-s | Ccyr-1 5/8-s | 1,625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 |
Cyr-1 3/4 | Cyr-1 3/4-s | Ccyr-1 3/4-s | 1.75 | 1 | 0,5 | 1.0625 | 1 1/4 |
Cyr-1 7/8 | Cyr-1 7/8-s | Ccyr-1 7/8-s | 1,875 | 1 | 0,5 | 1.0625 | 1 1/4 |
Cyr-2 | Cyr-2-s | Ccyr-2-s | 2 | 1.25 | 0,625 | 1.3125 | 1 13/32 |
Cyr-2 1/4 | Cyr-2 1/4-s | Ccyr-2 1/4-s | 2.25 | 1.25 | 0,625 | 1.3125 | 1 13/32 |
Cyr-2 1/2 | Cyr-2 1/2-s | Ccyr-2 1/2-s | 2.5 | 1.5 | 0,75 | 1.5625 | 1 11/16 |
Cyr-2 3/4 | Cyr-2 3/4-s | Ccyr-2 3/4-s | 2.75 | 1.5 | 0,75 | 1.5625 | 1 11/16 |
Cyr-3 | Cyr-3-s | Ccyr-3-s | 3 | 1.75 | 1 | 1.8125 | 2 1/8 |
Cyr-3 1/4 | Cyr-3 1/4-s | Ccyr-3 1/4-s | 3.25 | 1.75 | 1 | 1.8125 | 2 1/8 |
Cyr-3 1/2 | Cyr-3 1/2-s | Ccyr-3 1/2-s | 3.5 | 2 | 1,125 | 2.0625 | 2 7/16 |
Cyr-4 | Cyr-4-s | Ccyr-4-s | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 |
Cyr-5-s | Ccyr-5-s | 5 | 2.75 | 1.75 | 2,875 | 3 9/16 | |
Cyr-6-s | Ccyr-6-s | 6 | 3.25 | 2.25 | 3,375 | 4 15/32 | |
Cyr-7-s | Ccyr-7-s | 7 | 3.75 | 2.75 | 3,875 | 5 3/16 | |
Cyr-8-s | Ccyr-8-s | 8 | 4.25 | 3,255 | 4.5 | 4 3/8 | |
Cyr-9-s | Ccyr-9-s | 9 | 4.75 | 3,755 | 5 | 5 1/16 | |
Cyr-10-s | Ccyr-10-s | 10 | 5.25 | 4,255 | 5.5 | 5 15/32 |
