Ένα ρουλεμάν συμπλεκτών τρόπων
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | ASNU200 NFS200 USNU200 |
ASNU200 NFS200 USNU200 44500Nm κανένα ρουλεμάν που υποστηρίζεται

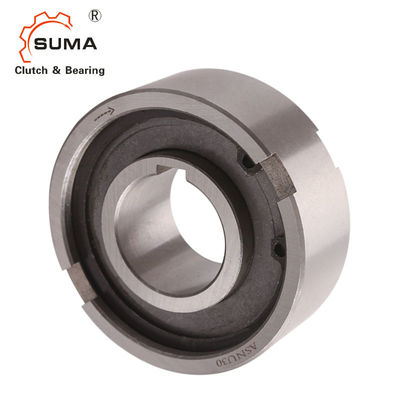

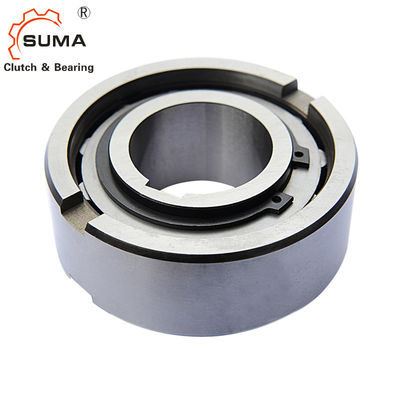

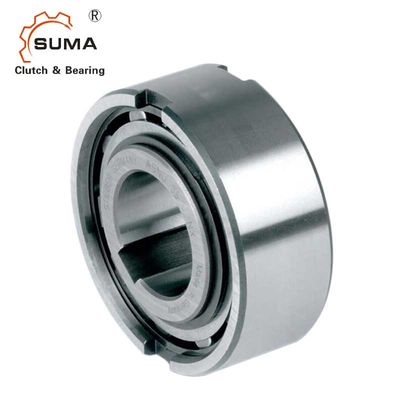

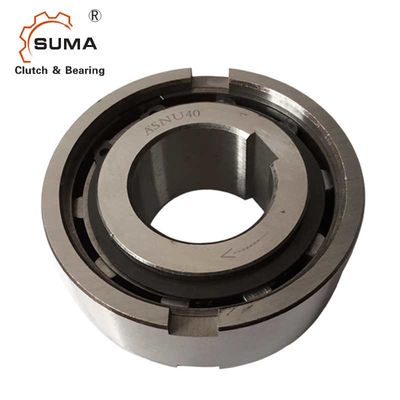

Ρουλεμάν ενός τρόπων συμπλέκτη κυλίνδρων
Χαρακτηριστικά γνωρίσματα
ASNU NFS USNU είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Το ρουλεμάν είναι supporte axil και ακτινωτό φορτίο. Η λίπανση και η σφράγιση πρέπει να παρασχεθούν επίσης από την εγκατάσταση.
Δεδομένου ότι ο συμπλέκτης τρόπων πρώτου τύπου ASNU NFS είναι ένας τύπος κυλίνδρων χωρίς ρουλεμάν που υποστηρίζεται, τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση. Η εσωτερική φυλή κλειδώνεται στον άξονα. Η εξωτερική φυλή έχει τη θετική ανοχή n6, για να δώσει σε ένα fitin Τύπου μια κατοικία H7.
Τεχνικό Datas
| Όνομα προϊόντων | Ένα ρουλεμάν συμπλεκτών τρόπων |
| Πρότυπο | ASNU200 NFS200 USNU200 |
| Υλικό | Χάλυβας χρωμίου GCr15 |
| Εσωτερική διάμετρος | 300mm |
| Εξωτερική διάμετρος | 420mm |
| Ικανότητα ροπής | 44500Nm |
| Βάρος | 93kg |
| Συσκευασία | Ξύλινο κιβώτιο |
| Όροι πληρωμής | TT. L/C, D/A, D/P, Western Union |
| Χρόνος παράδοσης | 15 ημέρες |
Διαστάσεις και ικανότητες
| Τύπος | Μέγεθος |
TKN1) |
Υπέρβαση Ταχύτητες |
Βάρος
|
Ροπή έλξης | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | Λ | β | τ | s | ε | φ | TR | ||
| [χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0,06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0,11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0,15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0,19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0,38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
ΣΗΜΕΙΩΣΕΙΣ
ASNU8-12, keyway ASNU200 στο DIN 6885. 1,
άλλα μεγέθη στο DIN 6885,3
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Τοποθετώντας παράδειγμα
