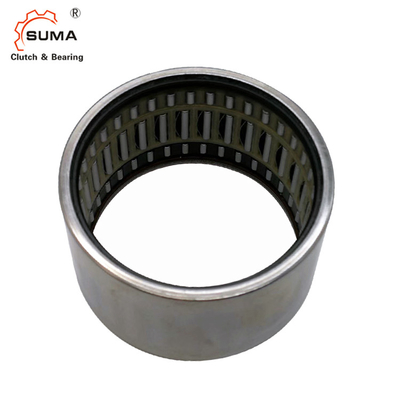

Συρμένο φλυτζάνι HFL3530 35*42*30mm που αντέχει έναν συμπλέκτη βελόνων τρόπων
Τεχνικό Datas
Συρμένο ρουλεμάν κυλίνδρων βελόνων φλυτζανιών - συμπλέκτης κυλίνδρων με τη συνέλευση ρουλεμάν,
Μπορέστε να διαβιβάσετε τη ροπή μόνο σε μια κατεύθυνση, με την υψηλή ακρίβεια κλειδαριών.
Κυλώντας στοιχεία χρήσης συμπλεκτών βελόνων τρόπων HFL ένα για να διατηρήσει έναν χωρισμό μεταξύ των κινούμενων μερών για να μειώσει την περιστροφική τριβή και να υποστηρίξει τα ακτινωτά φορτία.
Παρά την κατοχή μιας μικρής διατομής, το ρουλεμάν έχει ακόμα μια υψηλή ικανότητα ρουλεμάν φορτίων, τα ρουλεμάν κυλίνδρων βελόνων είναι εξοπλισμένα με τους λεπτούς και μακριούς κυλίνδρους (διάμετρος D≤5mm κυλίνδρων, L/D≥2.5, Λ είναι το μήκος κυλίνδρων), έτσι η ακτινωτή δομή είναι συμπαγής, και η εσωτερική χωρητικότητά της διαμέτρων και φορτίων είναι η ίδια με εκείνους άλλων τύπων ρουλεμάν, και η εξωτερική διάμετρος είναι η μικρότερη.
Raceway μορφή δαχτυλιδιών | Ένας συμπλέκτης τρόπων | Κατεύθυνση φορτίων | Ακτινωτός |
---|---|---|---|
ΤΑΥΤΌΤΗΤΑ (Ø) | 35 | O.D. (Ø) | 42 |
Πλάτος (χιλ.) | 30 | Ακρίβεια (JIS) | Βαθμός 0 |
Προδιαγραφές | Πρότυπα | Επιτρεπόμενη ροπή (NM) | 121 |
Επιτρεπτή ταχύτητα στην περίπτωση που ο άξονας περιστρέφεται | 3900 | Επιτρεπόμενη περιστροφική ταχύτητα όταν περιστρέφεται το εξωτερικό δαχτυλίδι | 3900 |
Διαστάσεις και ικανότητες
Άξονας Dia. |
Προσδιορισμός συμπλεκτών | Μάζα |
Borndary Διαστάσεις |
Ροπή | Περιορισμός της ταχύτητας |
Βασικό φορτίο Εκτιμήσεις |
|||||
Fw | Δ | Γ | Άξονας | Εξωτερικό δαχτυλίδι | Γ | Κοβάλτιο | |||||
Ελάχιστος-1 | Ελάχιστος-1 |
KN | |||||||||
χιλ. | Πλαστικές ανοίξεις | Ανοίξεις χάλυβα | γ | χιλ. | NM | περιστροφή/λεπτό | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

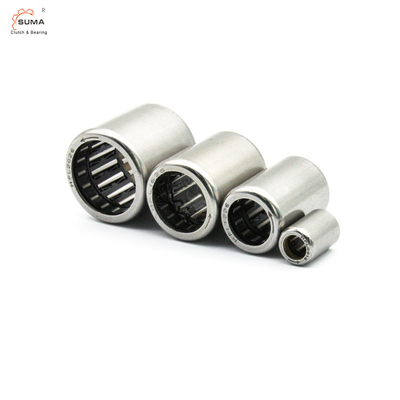

Εικόνες
