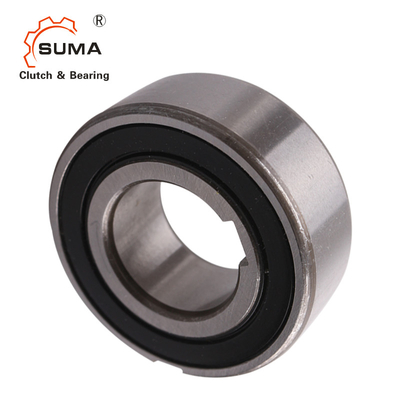

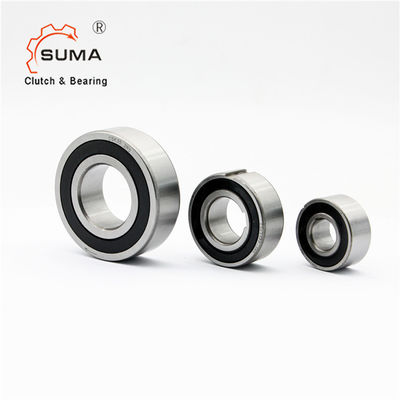

Ρουλεμάν συμπλεκτών τρόπων CSK40 CSK40P CSK40PP CSK40-2RS ένα
Fearures
Οι τύποι CSK και CSK… 2RS είναι sprag τύπος κάνουν ελεύθερο πεντάλ ενσωματωμένος σε 62. ρουλεμάν σειράς (εκτός από το μέγεθος 40).
Αντέχουν το υποστηριγμένο, παραδοθε'ν λίπος που λαδώνεται και που προστατεύεται από τη σκόνη περισσότερων από 0,3 χιλ.
Εκτός από το βασικό πρότυπο CSK, δακτυλογραφήστε CSK. Το Π χαρακτηρίζει keyway στην εσωτερική φυλή.
Για το λόγο αυτό μπορεί να κλειδωθεί σε έναν άξονα στην ανοχή k6. Η εξωτερική φυλή πρέπει ακόμα να πιεστεί σε μια άκαμπτη κατοικία στην ανοχή N6.

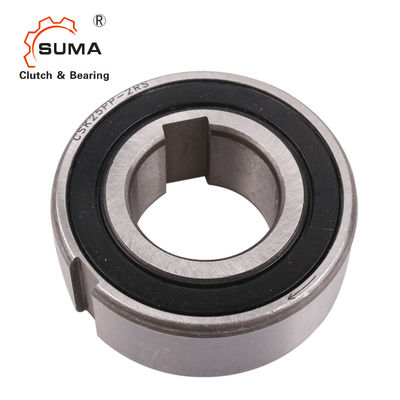

CSK. .PP χαρακτηρίζει keyway και στην εσωτερική και εξωτερική φυλή.
Οι συνιστώμενες τοποθετώντας ανοχές είναι h6 στον άξονα και H6 σε μια άκαμπτη κατοικία.
Παρακαλώ μας ελάτε σε επαφή με όταν είτε δεν είναι η περιβαλλοντική είτε λειτουργούσα θερμοκρασία μέσα στη σειρά +5°C σε +60°C.
Διαστάσεις και ικανότητες
Τύπος | Μέγεθος | Φέρουσα σειρά | ΔΙΑΣΤΑΣΗ | Φέροντα φορτία | Βάρος | Ροπή έλξης | ||||||
δυναμικός | στατικός | |||||||||||
CSK. Π | δ | TKN1) | nmax | Δ | Λ | β | τ | Γ | C0 | TR | ||
[χιλ.] | [NM] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [kN] | [kN] | [κλ] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0,04 | 0,7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0,06 | 0,9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0,11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0,14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0,21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |||
CSK. .PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7.4 | 3.42 | 0,06 | 0,9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0,07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0,11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0,21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0,5 | 7 | |
CSK. Π-2RS | 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0,05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0,07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5.6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0,145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0,175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0,27 | 7.5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 |
Μας ελάτε σε επαφή με ανά πάσα στιγμή
