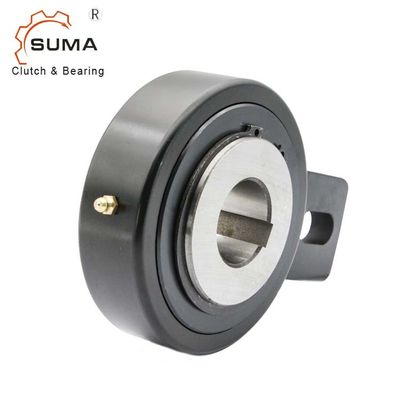

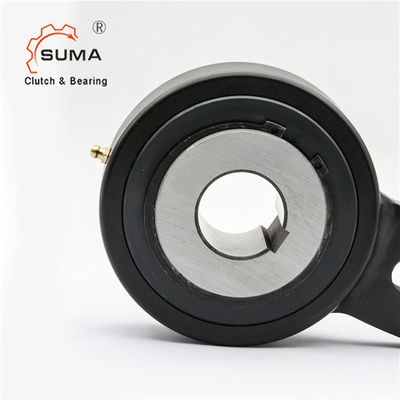

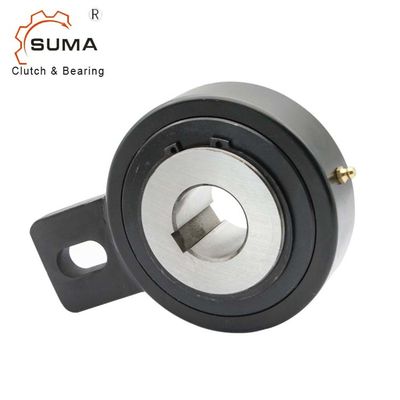

Ρουλεμάν τρόπων πρώτου τύπου κυλίνδρων συμπλεκτών GV45 GV50 Backstop
Χαρακτηριστικά γνωρίσματα
GV η σειρά κάνει ελεύθερο πεντάλ είναι με τους κυλίνδρους, να στραφεί μεταξύ της εσωτερικής φυλής και της εξωτερικής φυλής πραγματοποιείται με τη βοήθεια των θάμνων.
οι δυνάμεις ροπής διαβιβάζονται από τον άξονα στην εσωτερική φυλή με τη βοήθεια ενός κλειδιού.
η ανοχή άξονων πρέπει να είναι h6.
Όταν κάνετε ελεύθερο πεντάλ χρησιμοποιείται δεδομένου ότι μια μη επιστροφής συσκευή, ο μοχλός που καθορίζεται στην εξωτερική φυλή πρέπει να στριμωχτεί μεταξύ δύο υποστηριγμάτων διαφορετικά μια καρφίτσα πρέπει να παρεμβληθεί
στην περιτυλιγμένη τρύπα. Όταν κλειδώνεται στο πλαίσιο μιας μηχανής, σταματά κάνει ελεύθερο πεντάλ περιστρεφόμενος.
Εάν κάνετε ελεύθερο πεντάλ χρησιμοποιείται όπως μια διαλείπουσα τροφή, ο μοχλός πρέπει να συνδεθεί κατά μήκος χρησιμοποιώντας την τρύπα για pushrod ή παρόμοιος. Εν πάση περιπτώσει, για να αποφύγει
στους θάμνους, ο μοχλός πρέπει να δοθεί ένα συγκεκριμένο ποσό της εκκαθάρισης για να επιτρέψουν την αξονική μετακίνηση.
κάνετε ελεύθερο πεντάλ παρέχεται ήδη λιπαμένος
Διαστάσεις και ικανότητες
Πρότυπο |
dH7 χιλ. |
Δ χιλ. |
Λ χιλ. |
Β1 χιλ. |
Λ1 χιλ. |
β2 χιλ. |
Ι2 χιλ. |
Ι3 χιλ. |
Ι4 χιλ. |
Βάρος Κλ |
Ανώτατη ταχύτητα |
Ροπή NM |
Ροπή NM έλξης |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x TN
Kyey DIN 6885
2)Μέγιστη ταχύτητα
