Ρουλεμάν Backstop
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | FBO72 |

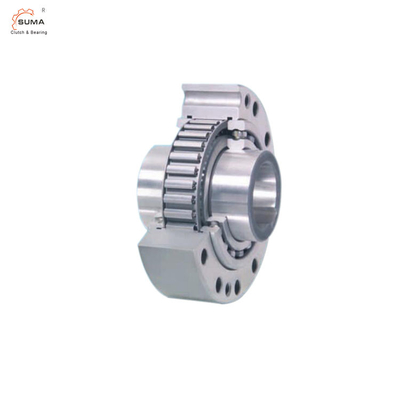

Το χαρακτηριστικό γνώρισμα FBO κάνει ελεύθερο πεντάλ συμπλέκτης Backstop
για τη συνέλευση με τη σύνδεση των μερών
με τα sprags, διαθέσιμα σε πέντε τύπους
Χαρακτηριστικά γνωρίσματα
Βασικός κάνει ελεύθερο πεντάλ FBO είναι sprag κάνει ελεύθερο πεντάλ με τα ρουλεμάν που συγκεντρώνονται με τα συνδέοντας μέρη πελατών. Κάνει ελεύθερο πεντάλ είναι ιδιαίτερα κατάλληλος για την εγκατάσταση στις κατοικίες με τη λίπανση και τις σφραγίδες πετρελαίου. Κάνει ελεύθερο πεντάλ FBO χρησιμοποιείται όπως:
Backstops
Συμπλέκτες Overrrunning
Η ευρετηρίαση κάνει ελεύθερο πεντάλ
Εκτός από το σταθεράς μορφής, τέσσερις άλλοι τύποι είναι διαθέσιμοι για την εκτεταμένη ζωή υπηρεσιών και
ακρίβεια ευρετηρίασης. Ονομαστικές ροπές μέχρι 160 000 NM. Τρυπά μέχρι 300 χιλ. Πολλές τυποποιημένες οπές είναι διαθέσιμες.
ακρίβεια ευρετηρίασης. Ονομαστικές ροπές μέχρι 25 000 NM. Τρυπά μέχρι 155 χιλ. Πολλές τυποποιημένες οπές είναι διαθέσιμες.
Η διάσταση και η ικανότητα FBO κάνουν ελεύθερο πεντάλ συμπλέκτης Backstop
| Κάνετε ελεύθερο πεντάλ μέγεθος | Τύπος |
Ροπή ΜΝ NM |
Μέγιστη ταχύτητα Εσωτερικό δαχτυλίδι υπερβάσεις ελάχιστος-1 |
Εξωτερικό δαχτυλίδι/ υπερβάσεις ελάχιστος-1 |
Τύπος |
Ροπή ΜΝ NM |
Μέγιστη ταχύτητα Εσωτερικό δαχτυλίδι/ υπερβάσεις ελάχιστος-1 |
Εξωτερικό δαχτυλίδι υπερβάσεις ελάχιστος-1 |
Τύπος |
Ροπή ΜΝ NM |
Εκτόξευση Sprag σε εσωτερικό ταχύτητα ελάχιστος-1 δαχτυλιδιών |
Μέγιστη ταχύτητα Εσωτερικό δαχτυλίδι/ υπερβάσεις ελάχιστος-1 |
Το εξωτερικό δαχτυλίδι οδηγεί ελάχιστος-1 | Τύπος |
Ροπή ΜΝ NM |
Εκτόξευση Sprag με την εξωτερική ταχύτητα ελάχιστος-1 δαχτυλιδιών |
Μέγιστη ταχύτητα Εξωτερικό δαχτυλίδι υπερβάσεις ελάχιστος-1 |
Το εσωτερικό δαχτυλίδι οδηγεί ελάχιστος-1 | Τύπος |
Ροπή ΜΝ NM |
| FBO37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FBO44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FBO57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FBO72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FBO82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FBO 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FBO 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FBO 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FBO 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FBO 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | SX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FBO 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FBO 440 | SF | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
| Κάνετε ελεύθερο πεντάλ μέγεθος | χιλ. | χιλ. |
Άντεξε το δ Πρότυπα χιλ. χιλ. |
χιλ. | μέγιστο χιλ. |
Β χιλ. |
C1 *** χιλ. |
C2 *** χιλ. |
C3 *** χιλ. |
Δ χιλ. |
Ε χιλ. |
Φ χιλ. |
Γ ** |
Λ χιλ. |
Τ χιλ. |
Ζ ** | Βάρος κλ | |
| FBO 37 | 14 | 16 | 18 | 20 | 22* | 22* | 25 | 3,7 | 4,3 | 85 | 30 | 55 | Μ 6 | 48 | 70 | 6 | 0,9 | |
| FBO 44 | 20 | 22 | 25* | 25* | 25 | 3,7 | 4,7 | 4,4 | 95 | 35 | 62 | Μ 6 | 50 | 80 | 8 | 1,3 | ||
| FBO 57 | 25 | 28 | 30 | 32* | 32* | 30 | 4,2 | 7,7 | 7,4 | 110 | 45 | 75 | Μ 8 | 65 | 95 | 8 | 1,9 | |
| FBO 72 | 35 | 38 | 40 | 42* | 42* | 38 | 3,7 | 4,9 | 4,4 | 132 | 55 | 90 | Μ 8 | 74 | 115 | 12 | 3,5 | |
| FBO 82 | 35 | 40 | 45 | 50* | 50* | 40 | 6,6 | 6,6 | 6,6 | 145 | 65 | 100 | Μ 10 | 75 | 125 | 12 | 4,0 | |
| FBO 107 | 50 | 55 | 60 | 65* | 65* | 45 | 8,1 | 8,1 | 8,1 | 170 | 80 | 125 | Μ 10 | 90 | 150 | 12 | 7,7 | |
| FBO 127 | 50 | 60 | 70 | 75* | 75* | 68 | 6,9 | 7,9 | 6,9 | 200 | 95 | 145 | Μ 12 | 112 | 180 | 12 | 13,3 | |
| FBO 140 | 65 | 75 | 80 | 90 | 95* | 68 | 19,1 | 20,1 | 19,1 | 250 | 120 | 180 | Μ 16 | 150 | 225 | 12 | 31,5 | |
| FBO 200 | 110 | 120 | 120 | 85 | 14,1 | 15,1 | 14,1 | 320 | 160 | 240 | Μ 16 | 160 | 288 | 16 | 46,5 | |||
| FBO 270 | 140 | 150 | 100 | 22,5 | 22,5 | 22,5 | 420 | 200 | 310 | Μ 20 | 212 | 370 | 18 | 105,0 | ||||
| FBO 340 | 180 | 240 | 125 | 25,6 | 497 | 300 | 380 | Μ 20 | 265 | 450 | 24 | 190,0 | ||||||
| FBO 440 | 220 | 300 | 150 | 34,1 | 627 | 380 | 480 | Μ 30 | 315 | 560 | 24 | 360,0 | ||||||
Παράδειγμα εφαρμογής
Βασικός κάνετε ελεύθερο πεντάλ FBO 127 SF ως υπερβαίνοντας συμπλέκτης μεταξύ της κίνησης ερπυσμού και της κύριας κίνησης ενός αναμίκτη τσιμέντου. Στην περίπτωση της λειτουργίας ερπυσμού, το εξωτερικό δαχτυλίδι οδηγείται από τη σύζευξη άξονων. Κάνετε ελεύθερο πεντάλ εργασίες στην οδήγηση oper - ation και κινήσεις η μονάδα σε έναν αργόστροφο μέσω του κύριου κιβωτίου ταχυτήτων. Στην κανονική λειτουργία (κάνει ελεύθερο πεντάλ - ing η λειτουργία), τις εσωτερικές υπερβάσεις δαχτυλιδιών και
η κίνηση ερπυσμού αποσυνδέεται αυτόματα. Κάνετε ελεύθερο πεντάλ συνδέεται με τη λίπανση πετρελαίου του κύριου κιβωτίου ταχυτήτων και δεν απαιτεί οποιαδήποτε ειδική συντήρηση. Η ρύθμιση των σφραγίδων μεταξύ κάνει ελεύθερο πεντάλ και το κιβώτιο κύριων εργαλείων είναι συμφέρον. Σε κανονική λειτουργία (ανεξάρτητη λειτουργία), αυτό είναι σε ένα σταμάτημα και ως εκ τούτου δεν παράγει κανέναν πρόσθετο η άνοδος θερμοκρασίας.
Μοντάρισμα
Τα συνδέοντας μέρη πελατών είναι κεντροθετημένα στην εξωτερική διάμετρο Φ ένσφαιρου τριβέα και συγκεντρωμένα μέσω του εξωτερικού δαχτυλιδιού. Η ανοχή του άξονα πρέπει να είναι ο ISO h6 ή j6 και η ανοχή της πειραματικής διαμέτρου Φ του συνδέοντας μέρους πρέπει να είναι ο ISO H7 ή J7. Το κεντραρίσματος βάθος Γ πρέπει να παρατηρηθεί.
Λίπανση
Μια λίπανση πετρελαίου της διευκρινισμένης ποιότητας πρέπει να παρασχεθεί.
Παράδειγμα για
Κάνετε ελεύθερο πεντάλ μέγεθος FBO 72, τύπος με την π-λείανση
και 38 χιλ. άντεξαν:
• FBO 72 SFP, δ = 38 χιλ.
