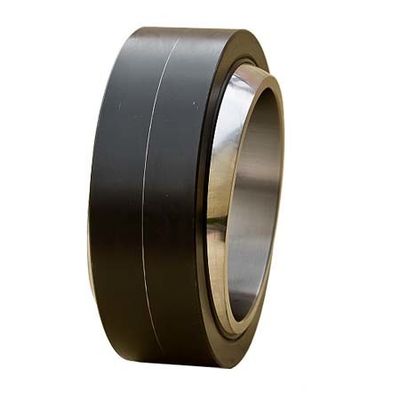

Σφαιρικά σαφή ρουλεμάν GE45ET-2RS αυτολίπανσης et-2RS της Γερμανίας…
Χαρακτηριστικά γνωρίσματα του σφαιρικού σαφούς ρουλεμάν
Τα σφαιρικά ρουλεμάν χρησιμοποιούνται ευρέως στους υδραυλικούς κυλίνδρους εφαρμοσμένης μηχανικής, τα εργαλεία μηχανών σφυρηλατημένων κομματιών, τα μηχανήματα εφαρμοσμένης μηχανικής, τον εξοπλισμό αυτοματοποίησης, τους αυτοκίνητους απορροφητές κλονισμού, τα μηχανήματα συντήρησης νερού και άλλες βιομηχανίες. Το σφαιρικό σαφές ρουλεμάν είναι μια σφαιρική συμπεριφορά ολίσθησης, και ο βασικός τύπος αποτελείται από τα εσωτερικά και εξωτερικά δαχτυλίδια με τις σφαιρικές επιφάνειες επαφών ολίσθησης σφαιρικές. Ανάλογα με τη δομή και τον τύπο του, μπορεί να αντέξει το ακτινωτό φορτίο, το αξονικό φορτίο, ή τα συνδυασμένα ακτινωτά και αξονικά φορτία συγχρόνως.
Η μορφή του στρογγυλού απλού ρουλεμάν είναι λιγότερο δύσκολη από αυτή της συμπεριφοράς κυλίσματος, η οποία αποτελείται ιδίως από ένα εσωτερικό δαχτυλίδι με ένα εξωτερικό στρογγυλό πάτωμα και ένα εξωτερικό δαχτυλίδι με ένα εσωτερικό στρογγυλό πάτωμα. Τα σφαιρικά σαφή ρουλεμάν χρησιμοποιούνται συνήθως για την ταλαντεμένος κίνηση χαμηλός-ρυθμών (δηλ. γωνιακή κίνηση). Δεδομένου ότι το γλιστρώντας πάτωμα είναι στρογγυλό, θα μπορούσε πρόσθετα να πραγματοποιήσει τη γέρνοντας κίνηση (δηλ. self-aligning κίνηση) μέσα σε μια θετική σειρά τοποθέτησης.
Διαστάσεις και ικανότητες
Πρότυπο |
ΔΙΑΣΤΑΣΕΙΣ | Ακτινωτά φορτία | Βάρος | |||||||
Β | Δ | W | Τ | c1 | c2 | Στατικός | DYN | κλ | ||
GE15ET-2RS | GE15UK-2RS | 15 | 26 | 12 | 9 | 0,3 | 0,3 | 16 | 84 | 0,027 |
GE17ET-2RS | GE17UK-2RS | 17 | 30 | 14 | 10 | 0,3 | 0,3 | 21 | 106 | 0,041 |
GE20ET-2RS | GE20UK-2RS | 20 | 35 | 16 | 12 | 0,3 | 0,3 | 30 | 146 | 0,066 |
GE25ET-2RS | GE25UK-2RS | 25 | 42 | 20 | 16 | 0,6 | 0,6 | 48 | 240 | 0,119 |
GE30ET-2RS | GE30UK-2RS | 30 | 47 | 22 | 18 | 0,6 | 0,6 | 62 | 310 | 0,153 |
GE35ET-2RS | GE35UK-2RS | 35 | 55 | 25 | 20 | 0,6 | 1 | 79 | 399 | 0,233 |
GE40ET-2RS | GE40UK-2RS | 40 | 62 | 28 | 22 | 0,6 | 1 | 99 | 495 | 0,306 |
GE45ET-2RS | GE45UK-2RS | 45 | 68 | 32 | 25 | 0,6 | 1 | 127 | 637 | 0,427 |
GE50ET-2RS | GE50UK-2RS | 50 | 75 | 35 | 28 | 0,6 | 1 | 156 | 780 | 0,546 |
GE55ET-2RS | GE55UK-2RS | 55 | 85 | 40 | 32 | 0,6 | 1 | 200 | 1000 | 0,939 |
GE60ET-2RS | GE60UK-2RS | 60 | 90 | 44 | 36 | 1 | 1 | 245 | 1220 | 1.04 |
GE70ET-2RS | GE70UK-2RS | 70 | 105 | 49 | 40 | 1 | 1 | 313 | 1560 | 1.55 |
GE80ET-2RS | GE80UK-2RS | 80 | 120 | 55 | 45 | 1 | 1 | 400 | 2000 | 2.31 |
GE90ET-2RS | GE90UK-2RS | 90 | 130 | 60 | 50 | 1 | 1 | 488 | 2440 | 2.75 |
GE100ET-2RS | GE100UK-2RS | 100 | 150 | 70 | 55 | 1 | 1 | 607 | 3030 | 4.45 |
GE110ET-2RS | GE110UK-2RS | 110 | 160 | 70 | 55 | 1 | 1 | 654 | 3270 | 4.82 |
GE120ET-2RS | GE120UK-2RS | 120 | 180 | 85 | 70 | 1 | 1 | 950 | 4750 | 8.05 |
GE140ET-2RS | GE140UK-2RS | 140 | 210 | 90 | 70 | 1 | 1 | 1070 | 5350 | 11.02 |
GE160ET-2RS | GE160UK-2RS | 160 | 230 | 105 | 80 | 1 | 1 | 1360 | 6800 | 14.01 |
GE180ET-2RS | GE180UK-2RS | 180 | 260 | 105 | 80 | 1.1 | 1.1 | 1530 | 7650 | 18.65 |
GE200ET-2RS | GE200UK-2RS | 200 | 290 | 130 | 100 | 1.1 | 1.1 | 2120 | 10600 | 28.03 |
GE220ET-2RS | GE220UK-2RS | 220 | 320 | 135 | 100 | 1.1 | 1.1 | 2320 | 11600 | 35.51 |
GE240ET-2RS | GE240UK-2RS | 240 | 340 | 140 | 100 | 1.1 | 1.1 | 2550 | 12700 | 39.91 |
GE260ET-2RS | GE260UK-2RS | 260 | 370 | 150 | 110 | 1.1 | 1.1 | 3030 | 15190 | 51.54 |
GE280ET-2RS | GE280UK-2RS | 280 | 400 | 155 | 120 | 1.1 | 1.1 | 3570 | 17850 | 65.06 |
GE300ET-2RS | GE300UK-2RS | 300 | 430 | 165 | 120 | 1.1 | 1.1 | 3800 | 19100 | 78 |
