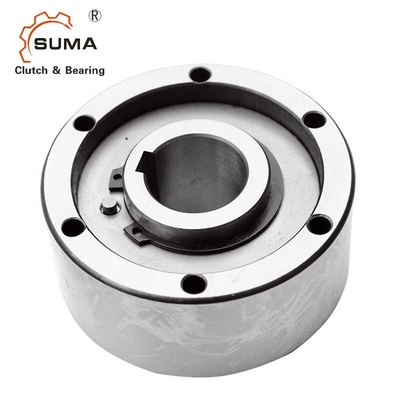

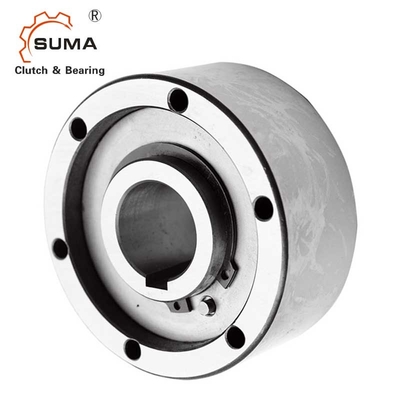

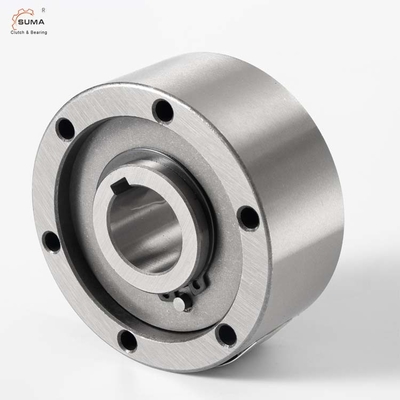

Δύο κλειδαριές, μονοδιάστατο λαμπτήρα συμπλέγματος.
Μονόδρομος ρουλεμάν είναι ελεύθερο να περιστρέφονται σε μια κατεύθυνση, ενώ στην άλλη κατεύθυνση σε ένα ρουλεμάν κλειδωμένο.και το σχήμα του τροχαίου καθίσματος (τρύπα), έτσι ώστε να μπορεί να περιστρέφεται μόνο προς μία κατεύθυνση, ενώ στην αντίθετη κατεύθυνση θα έχει μεγάλη αντίσταση.
Τα μονόδρομα ρουλεμάνια χρησιμοποιούνται ευρέως σε μηχανήματα εκτύπωσης, συσκευαστικά μηχανήματα, μηχανήματα τροφίμων, κιβώτια ταχυτήτων δύο ταχυτήτων, ηλεκτρικό ρόλο, εξοπλισμό άσκησης, αυτοκινητοβιομηχανία, ρουλέ ψαρέματος,Μηχανήματα οικιακής χρήσηςΔείκτης νομίσματος κλπ.
Χαρακτηριστικά του σφαιρικού ρουλεμάν του μονοδιάστατου συμπλέκτη:
1Μεγάλη χωρητικότητα
2Αρκετός χώρος αποθήκευσης λίπους
3. Μεγάλη περιορισμένη ταχύτητα
4Μακρά ζωή.
Τεχνικά δεδομένα
Ειδικότητα | |
Ονομασία προϊόντος | Λεκάνιο κινητήρα AA |
Σχήμα | ΑΑ20 |
Υλικό | GCr15 |
Εσωτερική διάμετρος | 20 χιλιοστά |
Εξωτερική διάμετρος | 68 χιλιοστά |
Δάχος | 34 χιλιοστά |
Δυνατότητα ροπής | 146Nm |
Δρόμος σύρσης | 80,4Ncm |
Εσωτερική ταχύτητα υπερβολικής ταχύτητας | 2000 r/min |
Εξωτερική ταχύτητα υπερβολής | 3600r/min |
Βάρος | 00,7 κιλά |
Δομή | Τύπος κυλίνδρου |
Εφαρμογή | Μηχανές κλωστοϋφαντουργίας, ανεμιστήρες, εξαεριστές, τυπογραφικές μηχανές |
Πακέτο | Καρτόνι, ξύλινο κουτί ή προσαρμοσμένο |
Όροι πληρωμής | TT. L/C, D/A, D/P, Western Union, Paypal |
Χρόνος παράδοσης | 2-4 ημέρες για το δείγμα, 7 ημέρες για μεγάλη παραγγελία |
Μέγεθος και δυναμικότητα
Μέγεθος | TK1 | Ταχύτητες υπέρβασης | Βάρος |
Τραβήξτε ροπή |
||||||||||
dH7 | Nimax2) | Namax3) | Δισ. 7 | D5 | D6 | Δ3 | Z | Ο | Α | f | σ | (kg) | ΤΡ | |
(μμ) | (Nm) | (μ-1) | (μ-1) | (μμ) | (μμ) | (μμ) | (μμ) | (μμ) | (μμ) | (μμ) | (μμ) | (μμ) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
Σημείωση
1) Tmax = 2 × T KN
2) Εσωτερικές υπερβολές φυλής
3) Εξωτερικές φυλετικές υπερβολές
Οδός κλειδιού για το DIN 6885.1
