Τόπος καταγωγής | Κίνα |
Μάρκα | SUMA |
Πιστοποίηση | ISO SGS |
Αριθμό μοντέλου | GV90 GV100 GV110 |

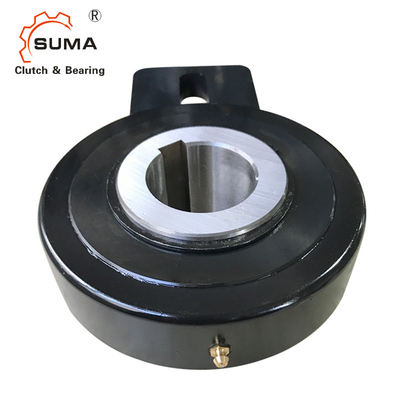

GV90 GV100 GV110 Κάδος ανελκυστήρας οπίσθιας διακοπής ρουλεμάν συμπλέκτη μονής κατεύθυνσης
Χαρακτηριστικά του συμπλέκτη GV Backstop
Οι ελεύθεροι τροχοί της σειράς GV είναι με κυλίνδρους, το κεντράρισμα μεταξύ της εσωτερικής και της εξωτερικής κούρσας πραγματοποιείται μέσω θάμνων.
οι δυνάμεις της ροπής μεταδίδονται από τον άξονα στην εσωτερική κούρσα μέσω ενός κλειδιού.
Η ανοχή άξονα πρέπει να είναι h6.
Όταν ο ελεύθερος τροχός χρησιμοποιείται ως συσκευή μη επιστροφής, ο μοχλός που είναι στερεωμένος στην εξωτερική ράβδο πρέπει να τοποθετηθεί ανάμεσα σε δύο βραχίονες.Διαφορετικά πρέπει να τοποθετηθεί ένας πείρος στην θηλιώδη τρύπα.Όταν είναι κλειδωμένο στο πλαίσιο ενός μηχανήματος, σταματά την περιστροφή του ελεύθερου τροχού.
Εάν ο ελεύθερος τροχός χρησιμοποιείται ως διακοπτόμενη τροφοδοσία, ο μοχλός πρέπει να στερεωθεί κατά μήκος χρησιμοποιώντας την οπή για μια ράβδο ώθησης ή κάτι παρόμοιο.Σε κάθε περίπτωση, για αποφυγή υπερφόρτωσης στους θάμνους, ο μοχλός πρέπει να έχει ένα συγκεκριμένο διάκενο για να επιτρέπεται η αξονική κίνηση.
ο ελεύθερος τροχός παρέχεται ήδη λιπασμένος
Διαστάσεις και χωρητικότητες
Μοντέλο |
dH7 mm |
ρε mm |
μεγάλο mm |
σι1 mm |
μεγάλο1 mm |
σι2 mm |
Εγώ2 mm |
Εγώ3 mm |
Εγώ4 mm |
Βάρος Κιλό |
Μέγιστη ταχύτητα |
Ροπή Nm |
Σύρετε ροπή Nm |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x Tn
Kyey DIN 6885
2)Μέγιστη επιτρεπόμενη ταχύτητα
