Τόπος καταγωγής | Κίνα |
Μάρκα | SUMA |
Πιστοποίηση | ISO SGS |
Αριθμό μοντέλου | NYD65 NJ65 ND16 |

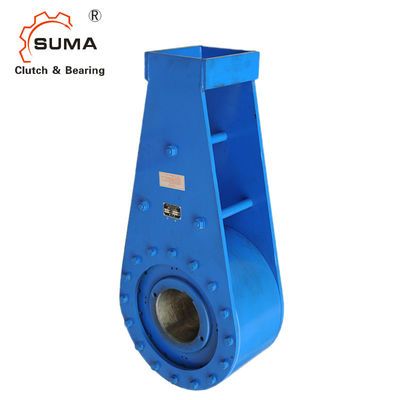

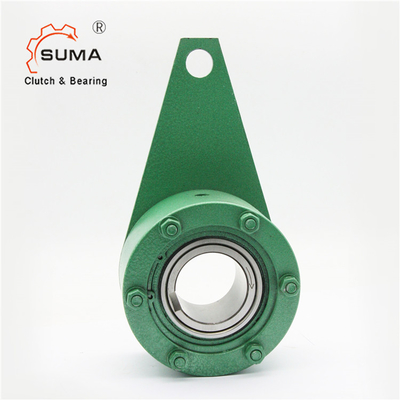

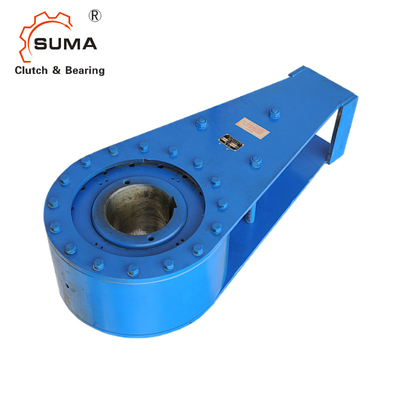

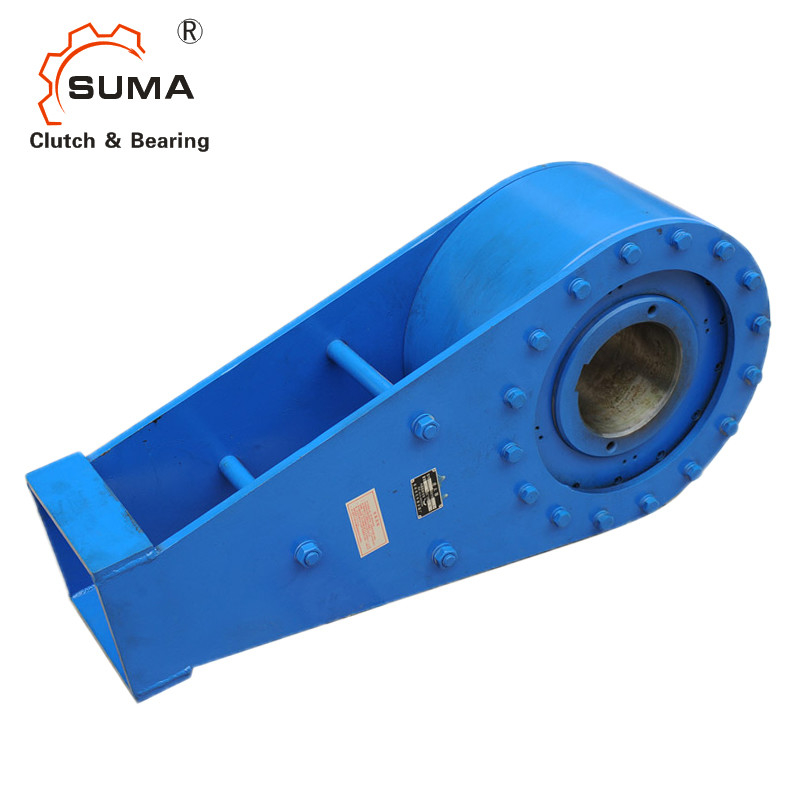

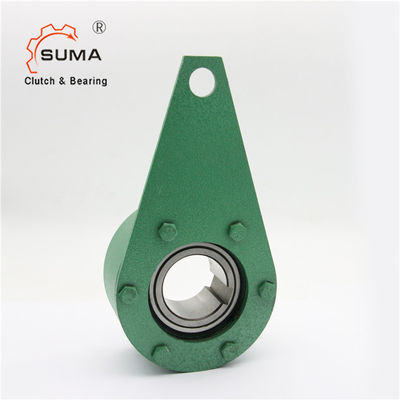

NYD65 NJ65 ND16 Ελεύθερος τροχός μονόδρομος ρυμουλκούμενα Backstop συμπλέκτη για μεταγωγική ζώνη
Χαρακτηριστικά του NYD NJ Backstop
Τα backstop NJ ((NYD,ND) με βραχίονα ροπής είναι χωρίς στήριξη από ρουλεμάν.
Τα backstop NJ χρησιμοποιούνται ως:
Υποστήριξηγια εφαρμογές χαμηλών ταχυτήτων.
Οι σφραγίδες από τακονίτη προστατεύουν τις πίσω πτέρυγες όταν οι συνθήκες είναι βρώμικες και σκόνη.
Μοντέλα NJ65-NJ450
Μέγεθος και δυναμικότητα
Τύπος | Δυνατότητα φόρτωσης | Εσωτερικός αγώνας. | Δρόμος σύρσης | Βαρετό | Μέγεθος (mm) | Βάρος | ||||||||
Ε.μ. | r/min | Ε.μ. | χμ | Α | Β | D | H | h1 | Φ | h | Α | Επενδύσεις | χιλιόγραμμο | |
Δελτίο ΕΕ αριθ. | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
ND110 (NJ110) | 11000 | 15 | 90 έως 110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230 έως 300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
Ειδικότερα: | 270000 | 140 | 250 έως 320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250 έως 350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
Επικαιροποιημένα συστήματα | 700000 | 250 | 350 έως 450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
Εγκατάσταση
Η ροπή της πίσω κίνησης περιορίζεται από τον βραχίονα ροπής. Ο βραχίονας ροπής δεν πρέπει να είναι σφιγμένος στη θέση του. Πρέπει να έχει 0,5 ίντσες σε αξιακή και ακτινική κατεύθυνση.
Τα NJ backstops παρέχονται για χωρητική τοποθέτηση.
Πιτσιούρες
