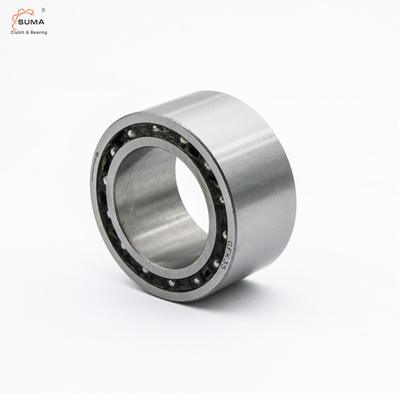

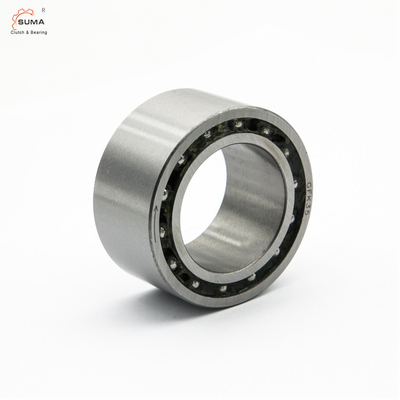

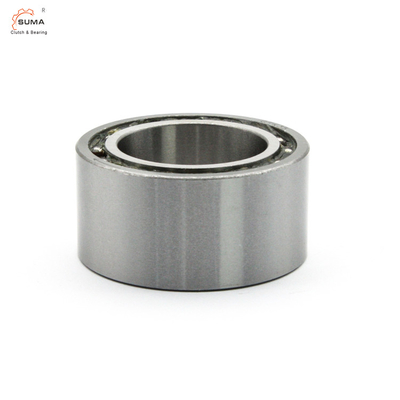

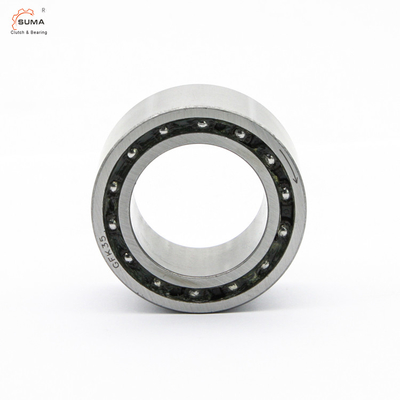

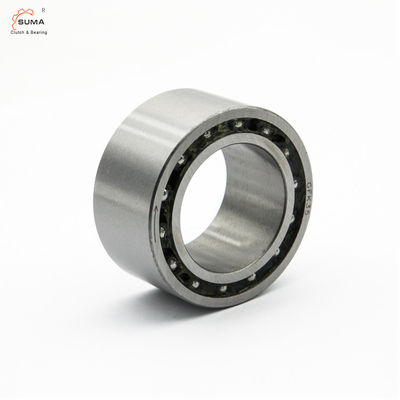

GFK25 FGK25 Ελεύθερος τροχός μονόδρομος συμπλέκτης
Λεκάνια συμπλέκτη για μηχανές συσκευασίας
Χαρακτηριστικά των μονόδρομων ρουλεάντων GFK
Το GFK20 Overrunning Clutch μπορεί να χρησιμοποιηθεί ως:
1.υπερβολικό συμπλέκτη
2. backstop συμπλέκτη
3Δείκτης συμπλέκτη
Μέγεθος και δυναμικότηταΣυσκευές GFK με μονόδρομο
Τύπος | Μέγεθος |
ΤΣΧ1) |
Ταχύτητες υπερβολής |
Κουρέματα σειρά
|
Φορτία | ||||||||
Ρολάρια Ντιν. |
Σφαίρες Ντιν. |
Ρολάρια Ελάτε αμέσως. |
Σφαίρες Ελάτε αμέσως. |
||||||||||
GFK |
d | nimax2) | namax3) Επενδύσεις | Γ | Γ | Γ0 | Γ0 | D | Α | r | |||
[μμ] | [Nm] | [μίν-1] | [μίν-1] | [N] | [N] | [N] | [N] | [μμ] | [μμ] | [μμ] | [kg] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
Σημείωση
1) Tmax = 2 × TKN
Βλέπε Επιλογή σελίδες 10 έως 13
2) Εσωτερικές υπερβολές φυλής
3) Εξωτερικές φυλετικές υπερβολές
Βλέπε οδηγίες εγκατάστασης και συντήρησης σελίδες 16 έως 19.
Εγκατάσταση και ΣύνδεσηΣυσκευές GFK με μονόδρομο
ΦωτογραφίεςΣυσκευές GFK με μονόδρομο
Μας ελάτε σε επαφή με ανά πάσα στιγμή
