| Τόπος καταγωγής | Κίνα |
| Μάρκα | SUMA |
| Πιστοποίηση | ISO SGS |
| Αριθμό μοντέλου | BB40 |

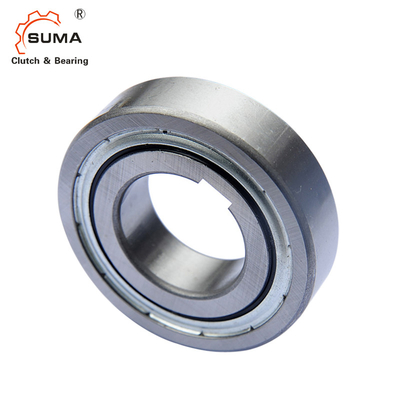

BB40 BB40-2GD Μονόδρομοι ρυμουλκούμενα τύπου σφηνοειδών ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα ρυμουλκούμενα
Ειδικότητα
1Η σειρά BB Cam Clutch έχει σχεδιαστεί για την εγκατάσταση με πρέσα.

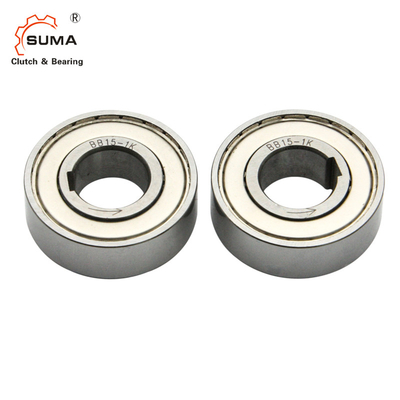

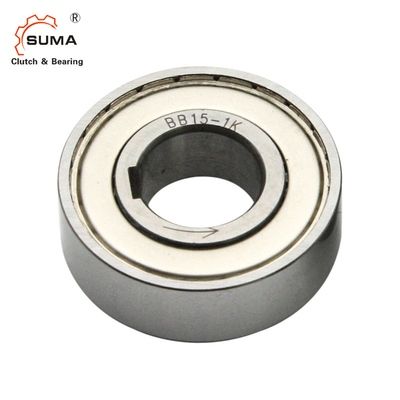

2Οι σειρές BB-1K-K και BB-2GD 1K-K έχουν ένα κλειδί στο εσωτερικό.
3, BB40-1K-K και BB40-2GD 1K-K κατασκευάζονται σύμφωνα με το DIN 6885. 1.

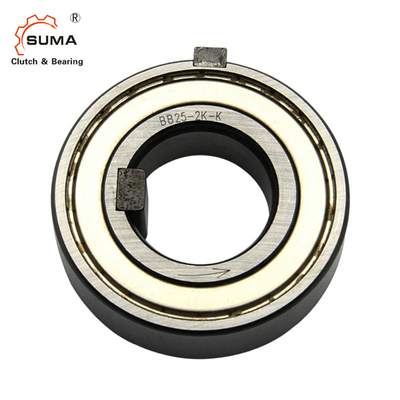

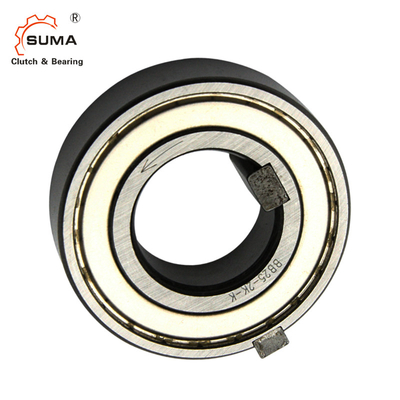

3Η σειρά BB-2K-K έχει ένα κλειδί τόσο για την εσωτερική όσο και για την εξωτερική φυλή.
Το "-K" σημαίνει κλειδιά που παραδίδονται μαζί με το "Cam Clutch".
4Πρέπει να διατηρούνται οι σωστές διαστάσεις παρεμβολών στον άξονα και στο περίβλημα για να επιτυγχάνονται οι μέγιστες επιδόσεις των ρουλεμάντων και του συμπλέκτη.
5. Ανατρέξτε στον πίνακα για τις ανοχές του άξονα και του σπιτιού για κάθε σειρά.
6Οι συμπλέκτες BB, BB-1K και BB-2K, που υποστηρίζονται και παραδίδονται με λίπος, έχουν προστασία από σφραγίδα σκόνης.
Η προστασία από τα σωματίδια μεγέθους 0,25 mm και άνω, ενώ οι συμπλέκτες BB-2GD και BB-2GD-1K, 5 mm ευρύτεροι από την κανονική σειρά BB, διαθέτουν ειδικές σφραγίδες για την αποτελεσματική προστασία από κάθε σκόνη.
7Το βέλος στην εσωτερική φυλή δείχνει την κατεύθυνση της εμπλοκής της εσωτερικής φυλής.
8Για την εγκατάσταση του συμπλέκτη, χρησιμοποιήστε ένα εργαλείο πιέσεως της κατάλληλης διαμέτρου για να ασκήσετε ομοιόμορφη πίεση σε ολόκληρο το πρόσωπο της εσωτερικής και της εξωτερικής στροφής.
9Μην χτυπάτε με σφυρί ή ασκείτε άλλες ωθήσεις στο συμπλέκτη.
10Βεβαιωθείτε ότι το περίβλημα έχει επαρκή αντοχή για να αντέξει την πίεση που απαιτείται για την εγκατάσταση του συμπλέκτη.
11- Περιοχή θερμοκρασίας λειτουργίας: 30°C έως +100°C (Συζητήστε μας για θερμοκρασία που υπερβαίνει αυτό το εύρος).
Τεχνικά δεδομένα
| Άρθρο | BB40 |
| Υλικό | GCr15 |
| - Την επόμενη μέρα. | 80 mm |
| Μέγεθος τρύπησης | 22 χιλιοστά |
| Δυνατότητα ροπής | 78 Nm |
| Μέγιστο. | 1400 στροφές/min |
| Μαξ. Περπατώντας (εξωτερική φυλή) | 2500 στροφές/λεπτο |
| Λιμάνι | Σαγκάη; Νίνγκμπο |
| Χρόνος παράδοσης | 10-15 ημέρες |
Μέγεθος και δυναμικότητα
| οδελ | Στροφή Δυναμικότητα |
Μαξ, ξεπερνάμε. | Δρόμος αντίστασης (N·m) | Α | Β | Γ | D | r | Βάρος (N) | Να Κουβαλάμε Φορτία | ||||||
| Εσωτερική Φυλή | Εξωγήινη φυλή | ΒΒ BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
ΒΒ BB-1K-K BB-2K-K |
BB-2GD 1K-K |
ΒΒ BB-1K-K BB-2K-K |
BB-2GD 1K-K |
ΒΒ BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Αρ | Στ. | |||||
| Αριθμός | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
Σημείωση:
Ο αριθμός μοντέλου που σημειώνεται στο εσωτερικό σχήμα είναι μόνο K για τα δύο 1K και 2K (παράδειγμα: το σημάδι BB25-K για τα δύο BB25-1K και BB25-2K)
Ανεκτικότητα για το άξονα και το σπίτι
| Σχήμα | Σάφτ Ντάια. | Σπίτι Ντάια. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35 ¢0.012 ¢0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40 ̊0.012 ̊0.028 |
| BB20 | BB20-2GD | 20+0,028+0.015 | 47 ¢0.012 ¢0.028 |
| BB25 | BB25-2GD | 25+0,028+0.015 | 52 ¢0.014 ¢0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62 ¢0.014 ¢0.033 |
| BB35 | BB35-2GD | 35+0,033+0.017 | 72 ¢0.014 ¢0.033 |
| BB40 | BB40-2GD | 40+0,033+0.017 | 80 ¢0.014 ¢0.033 |
| Σχήμα | Σάφτ Ντάια. | Σπίτι Ντάια. | |
| BB15-1K-K | BB15-2GD 1K-K | 15 ¢0.008 ¢0.028 | 35 ¢0.012 ¢0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 170.0080.028 | 40 ̊0.012 ̊0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20 ̊0.010 ̊0.031 | 47 ¢0.012 ¢0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25 ¢0.010 ¢0.031 | 52 ¢0.014 ¢0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30 ̊0.010 ̊0.031 | 62 ¢0.014 ¢0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35 ¢0.012 ¢0.037 | 72 ¢0.014 ¢0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40 ̊0.012 ̊0.037 | 80 ¢0.014 ¢0.033 |
| Σχήμα | Σάφτ Ντάια. | Σπίτι Ντάια. |
| BB15-2K-K | 15 ¢0.008 ¢0.028 | 35 ¢0.018 ¢0.002 |
| BB17-2K-K | 170.0080.028 | 40 ̊0.018 ̊0.002 |
| BB20-2K-K | 20 ̊0.010 ̊0.031 | 47 ¢0.022 ¢0.003 |
| BB25-2K-K | 25 ¢0.010 ¢0.031 | 52 ¢0.022 ¢0.003 |
| BB30-2K-K | 30 ̊0.010 ̊0.031 | 62 ¢0.022 ¢0.003 |
| BB35-2K-K | 35 ¢0.012 ¢0.037 | 72 ¢0.025 ¢0.006 |
| BB40-2K-K | 40 ̊0.012 ̊0.037 | 80 ¢0.025 ¢0.006 |
Μέγεθος κλειδιών και κλειδαριών
| Σχήμα | β2js10 | t1 | t2 | β1js9 | t | Εσωτερική φυλή Κλειδί b×h×μήκος |
Εξωτερική φυλή Κλειδί b'× h' ×μήκος |
|
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD1K-K | 8.0 | 3.6 | 1.5 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD1K-K | 8.0 | 3.1 | 2.0 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD1K-K | 10.0 | 3.7 | 2.4 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD1K-K | 12.0 | 5.0 | 3.3 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Σημείωση:
Η διάσταση του t2 για τα BB25-1K-K, BB25-2K-K και BB25-2GD 1K-K είναι 0,5 mm χαμηλότερη σε σύγκριση με
DIN 6885. 3.
Επεξεργάζεται το διάδρομο κλειδιού στον άξονα σε βάθος 0,5 mm για να χρησιμοποιηθεί το πρότυπο κλειδί DIN.
Όλα τα άλλα μοντέλα είναι διαμετρικά εναλλάξιμα με τους ανταγωνιστές.
Λιπαντική
1Δεδομένου ότι το λίπος εφαρμόζεται ήδη πριν από την παράδοση, δεν είναι απαραίτητο να εφαρμόζεται λίπος πριν από τη χρήση.
2Εάν ο συμπλέκτης χρησιμοποιείται με λιπαντικό λάδι, το λιπαντικό λάδι πρέπει να εφαρμόζεται πάντα στο εσωτερικό της μονάδας.
3Μην χρησιμοποιείτε λιπαρά ή λιπαντικά με πρόσθετα EP.
