GVG35 GVG 35 Μονόδρομος συμπλέκτης Backstop Συμπλέκτης Sprag Συμπλέκτης ρουλεμάν 606Nm
Χαρακτηριστικά του πίσω συμπλέκτη GVG35
Οι ελεύθεροι τροχοί της σειράς GVG είναι με κλουβιά ψεκασμού, το κέντρο μεταξύ του εσωτερικού αγώνα και του εξωτερικού αγώνα πραγματοποιείται με τη βοήθεια θάμνων.
Οι δυνάμεις ροπής μεταδίδονται από τον άξονα στην εσωτερική γραμμή με τη βοήθεια κλειδιού.
Η ανοχή του άξονα πρέπει να είναι H6.
Όταν ο ελεύθερος τροχός χρησιμοποιείται ως συσκευή μη επιστροφής, ο μοχλός που είναι στερεωμένος στην εξωτερική τροχιά πρέπει να τοποθετείται ανάμεσα σε δύο θραύσματα.
Όταν είναι κλειδωμένο στο πλαίσιο μιας μηχανής, σταματά το ελεύθερο τροχό περιστροφή
Οι καλλιεργητές πρέπει να έχουν τη δυνατότητα να χρησιμοποιούν το μέγεθος του κλιματισμού τους για να διατηρήσουν το μέγεθος του.
Ο ελεύθερος τροχός είναι ελαστικός.
Διάμετροι και χωρητικότητες του GVG35 πίσω συμπλέκτη
| Σχήμα |
dH7
χμ
|
D
χμ
|
Α
χμ
|
Β1
χμ
|
Α1
χμ
|
β2
χμ
|
Εγώ...2
χμ
|
Εγώ...3
χμ
|
Εγώ...4
χμ
|
Βάρος
χιλιόγραμμο
|
Μέγιστη ταχύτητα |
Στροφή
Νμ
|
| GVG20 |
20 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.5 |
400 |
606 |
| GVG25 |
25 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.4 |
400 |
606 |
| GVG30 |
30 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.3 |
400 |
606 |
| GVG35 |
35 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
125 |
2.2 |
400 |
606 |
| GVG40 |
40 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
4 |
300 |
1295 |
| GVG45 |
45 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.8 |
300 |
1295 |
| GVG50 |
50 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.7 |
300 |
1295 |
| GVG55 |
55 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.5 |
300 |
1295 |
| GVG60 |
60 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
6.1 |
250 |
2550 |
| GVG70 |
70 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
5.7 |
250 |
2550 |
| GVG80 |
80 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
10.2 |
200 |
4875 |
| GVG90 |
90 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
9.6 |
200 |
4875 |
1)Tmax: 2x Tn
Κίε DIN 6885
2)Μέγιστη επιτρεπόμενη ταχύτητα

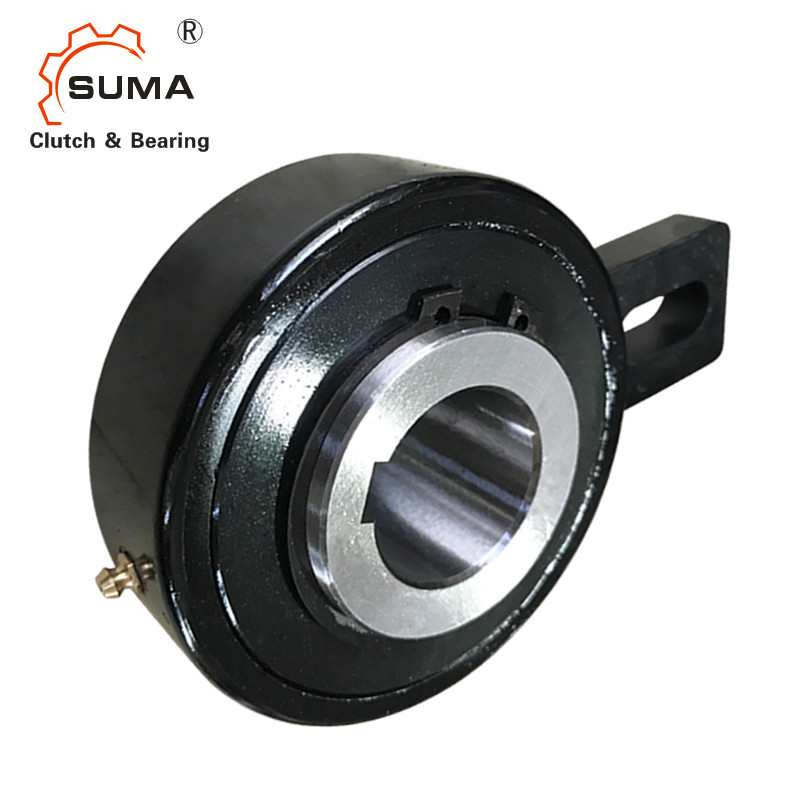

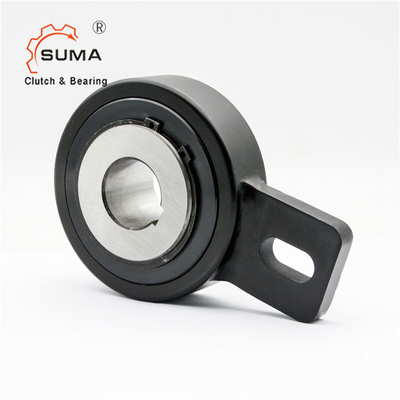

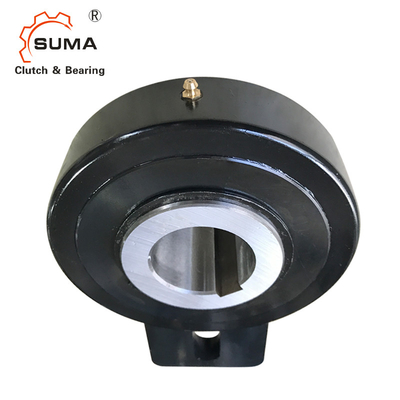

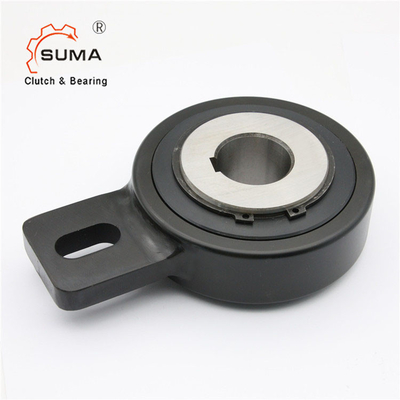

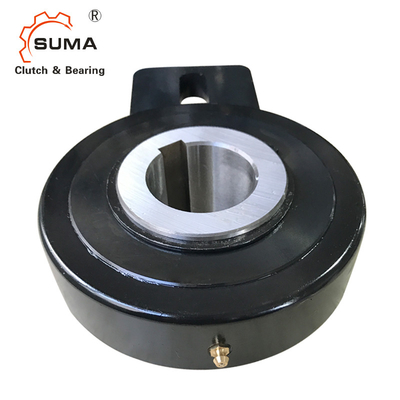

Φωτογραφίες του GVG35 backstop συμπλέκτη
