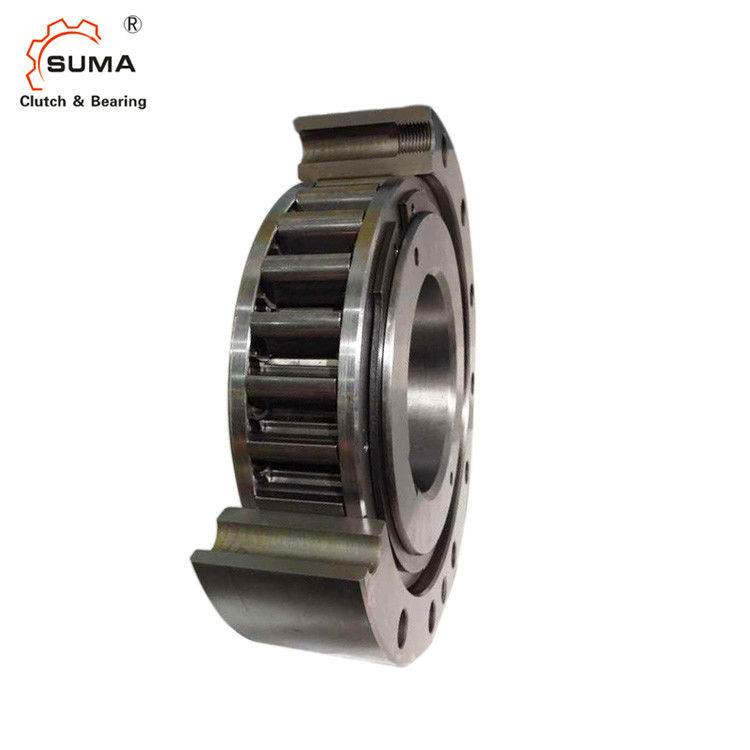

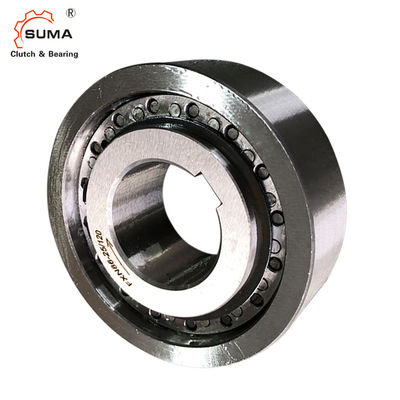

FXN101-25/140 υψηλή ταχύτητα που υπερβαίνει τη συμπεριφορά συμπλεκτών Backstop για την αντλία
Χαρακτηριστικό γνώρισμα της συμπεριφοράς συμπλεκτών FXN Backstop για την ΑΝΤΛΊΑ
Κάνει ελεύθερο πεντάλ FXN χρησιμοποιείται όπως:
Backstops
Υπέρβαση των συμπλεκτών
Εσωτερικός κάνει ελεύθερο πεντάλ FXN είναι sprag κάνει ελεύθερο πεντάλ χωρίς υποστήριξη ρουλεμάν και με την εκτόξευση Χ. sprag. Η εκτόξευση Χ sprag εξασφαλίζει ένδυση-ελεύθερο έναν ελεύθερο - κυλώντας τη λειτουργία όταν περιστρέφεται με υψηλή ταχύτητα το εσωτερικό δαχτυλίδι. Το εξωτερικό δαχτυλίδι πιέζεται στο hous πελατών ing. Αυτό καθιστά τις λύσεις συμπαγών, εξοικονομητικών χώρου συναρμολογήσεων πιθανές.
Διάσταση και ικανότητα της συμπεριφοράς συμπλεκτών FXN Backstop για την ΑΝΤΛΊΑ
Κάνετε ελεύθερο πεντάλ μέγεθος |
Ροπή NM |
Εσωτερική υπέρβαση δαχτυλιδιών | Άντεξε τα πρότυπα δ | μέγιστο. |
Β χιλ. |
Δ χιλ. |
Φ χιλ. |
J χιλ. |
Κ ελάχιστο χιλ. |
Λ χιλ. |
Βάρος κλ |
|||||
χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | ||||||||||
FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 |
Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή. Δείτε τη σελίδα 14 για τον προσδιορισμό της ροπής επιλογής.
Η θεωρητική ονομαστική ροπή ισχύει μόνο για ιδανικό concentricity μεταξύ του εσωτερικού και εξωτερικού δαχτυλιδιού. Στην πράξη, concentricity επηρεάζεται από το παιχνίδι ρουλεμάν και τα κεντραρίσματος λάθη των bouring μερών χλιμιντρίσματος. Κατόπιν οι ονομαστικές ροπές που διευκρινίζονται στον πίνακα ισχύουν, ταυτόχρονα λαμβάνοντας υπόψη την ύπαρξη που οργανώνεται έξω (T.I.R.).
Υψηλότερες ταχύτητες κατόπιν αιτήματος.
Σημειώσεις:
1. Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2. Εσωτερικές υπερβάσεις φυλών
3. Εξωτερικές υπερβάσεις φυλών
Keyway στο DIN 6885,1
Keyway σύμφωνα με το DIN 6885, σελίδα 1 • Ανοχή keyway του πλάτους JS10.
* Keyway σύμφωνα με το DIN 6885, σελίδα 3 • Ανοχή keyway του πλάτους JS10.
Τοποθετώντας παράδειγμα
Εσωτερικός κάνετε ελεύθερο πεντάλ FXN 38 - 17/70 NX ως backstop, που κανονίζεται σε έναν προσαρμοστή κατοικίας για να συνδεθεί με έναν ηλεκτρικό κινητήρα. Το λεπτό εξωτερικό δαχτυλίδι που πιέζεται στην κατοικία επιτρέπει μια διαστημικός-αποδοτική λύση συναρμολογήσεων. Λόγω των υψηλών ταχυτήτων άξονων σε κανονική λειτουργία (ανεξάρτητο peration ο), η εκτόξευση Χ sprag εξασφαλίζει ένα ανέπαφο και ως εκ τούτου ένδυση-ελεύθερο συνεχές ation oper.
Εσωτερικός κάνετε ελεύθερο πεντάλ FXN 66 - 25/100 NX ως υπερβαίνοντας συμπλέκτης στην κίνηση ερπυσμού μιας υφαντικής μηχανής. Κάνετε ελεύθερο πεντάλ εγκατάσταση λύνεται συμπαγώς με τη βοήθεια του λεπτού εξωτερικού δαχτυλιδιού που πιέζεται στη ρόδα σκουληκιών. Κατά τη διάρκεια της οργάνωσης, η μηχανή οδηγείται από το εργαλείο σκουληκιών και κάνετε ελεύθερο πεντάλ που λειτουργεί στην οδήγηση της λειτουργίας. Σε κανονική λειτουργία (ανεξάρτητο oper ation), το εσωτερικό δαχτυλίδι που βρίσκεται στον άξονα κύριας κίνησης υψηλής ταχύτητας υπερβαίνει και αποσυνδέει αυτόματα την κίνηση ερπυσμού. Με την υψηλή υπερβαίνοντας ταχύτητα του εσωτερικού δαχτυλιδιού, ο τύπος με την εκτόξευση Χ sprag χρησιμοποιείται τα sprags λειτουργούν σε ανεξάρτητη λειτουργία χωρίς επαφή και ως εκ τούτου είναι ένδυση-ελεύθερα.
Εσωτερικός κάνει ελεύθερο πεντάλ FXN είναι χωρίς υποστήριξη ρουλεμάν. Η ομόκεντρη ευθυγράμμιση του εσωτερικού και εξωτερικού δαχτυλιδιού πρέπει να παρασχεθεί από τον πελάτη.
Το επιτρεπτό τρέξιμο έξω (T.I.R.) πρέπει να παρατηρηθεί. Η ροπή διαβιβάζεται στο εξωτερικό δαχτυλίδι από την τακτοποίηση Τύπου. Προκειμένου να διαβιβαστούν οι ροπές speci- στον πίνακα, το εξωτερικό δαχτυλίδι πρέπει να προσαρμοστεί σε μια κατοικία με μια εξωτερική διάμετρο Κ. Η κατοικία αποτελείται από το χάλυβα ή το φαιό χυτοσίδηρο στην ελάχιστη ποιότητα gg-20. Κατά χρησιμοποίηση άλλων υλικών κατοικίας ή μικρότερων εξωτερικών διαμέτρων, τη σας ωθούμε για να μας έρθουμε σε επαφή με σχετικά με τη διαβιβάσιμη ροπή. Η ανοχή της κατοικίας άντεξε διευκρινίζεται στον πίνακα κάτω από τη διάσταση Δ. Η ανοχή του άξονα πρέπει να είναι ο ISO h6 ή j6.
Λίπανση
Με τις ταχύτητες παραπάνω από την ταχύτητα εκτόξευσης sprag, καμία ειδική λίπανση δεν απαιτείται κάνετε ελεύθερο πεντάλ λειτουργίες συντήρηση-ελεύθερες. Κατά λειτουργία κάτω από την ταχύτητα εκτόξευσης sprag, τη λίπανση πετρελαίου της διευκρινισμένης ποιότητας πρέπει να παρασχεθεί.
