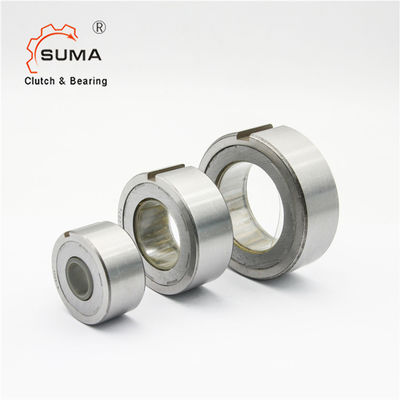

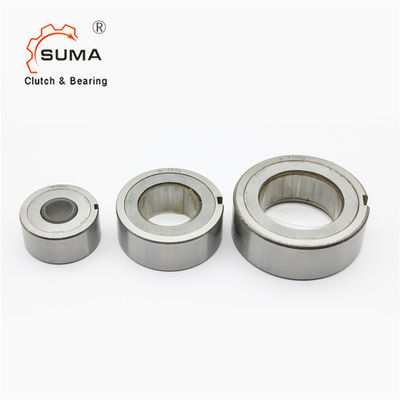

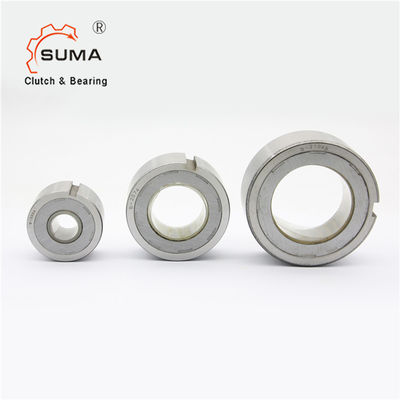

B210 ένας συμπλέκτης εκκέντρων τρόπων που αντέχει Sprag κάνει ελεύθερο πεντάλ
Χαρακτηριστικά γνωρίσματα
Ο τύπος S200 (B200) είναι ένας μη φέρων υποστηριγμένος sprag τύπος κάνει ελεύθερο πεντάλ.
Τα sprags τρέχουν άμεσα στον άξονα που παρέχεται από το χρήστη. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία.
Τεχνικό Datas
Στοιχείο | B210 ένα ρουλεμάν τρόπων |
Ροπή έλξης | 0.2Ncm |
Άντεξε το μέγεθος (χιλ.) | 56,109 |
Εξωτερική φυλή (χιλ.) | 90 |
Ικανότητα ροπής (NM) | 784 |
Max.Indexing (κύκλος/λ.) | 1200 |
Βάρος (κλ) | 1 |
Διαστάσεις και ικανότητες
Πρότυπο |
Ικανότητα ροπής (N.m) |
Ροπή έλξης (N.m) |
Max. Υπέρβαση (r/min) | Max.Idexing (κύκλος/λ.) | Α (+0 έως -0,6) | Β | Keyway | Με JIS που αντέχει το αριθ. |
Άξονας Dia. Γ (+0 έως -0,025) |
Βάρος (κλ) |
|
Άξονας | Εξωτερική φυλή | ||||||||||
B203 | 39.2 | 0,1 | 2400 | 500 | 150 | 25 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0,23 |
B204 | 58.8 | 0,1 | 2400 | 500 | 150 | 25 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B210 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1 |
B211 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1.4 |
B212 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1.8 |
B213 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2.3 |
B214 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2.4 |
Εικόνες
