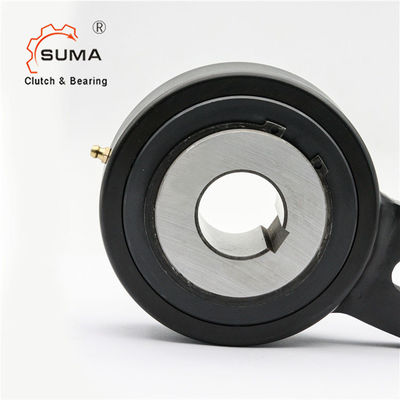

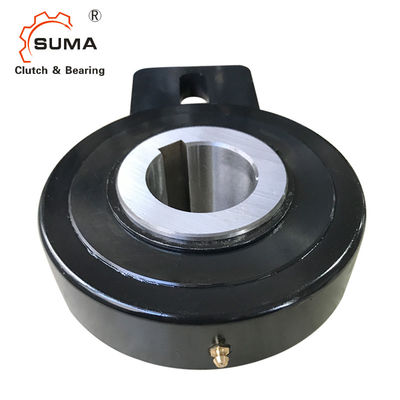

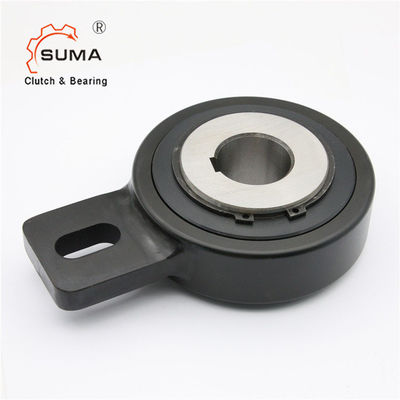

Ο συντάσσοντας ευρετήριο συμπλέκτης ένα AV45 AV50 τρόπος συγκρατεί το ρουλεμάν Backstopping
Χαρακτηριστικά γνωρίσματα
Ο τύπος AV είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ. Είναι ανεξάρτητο, από τα σαφή ρουλεμάν για τις χαμηλές περιστροφικές ταχύτητες, και σφραγισμένο χρησιμοποιώντας προστατευμένες από τις την ασπίδα μεταλλικές σφραγίδες λαβύρινθων.
Η μονάδα είναι παραδοθε'ν λίπος που λαδώνεται, έτοιμο να εγκαταστήσει σε μια οριζόντια ή κάθετη θέση.
Πρώτιστα χρησιμοποιημένη ως backstop, η ικανότητα ροπής είναι υψηλή για μια ελάχιστη διαστημική απαίτηση.
Ο βραχίονας ροπής και τα ρουλεμάν δεν πρέπει να είναι prestressed. Το σχέδιο κυλίνδρων κάνει το ιδανικό τύπων AV για τις ελαφριές εφαρμογές ευρετηρίασης.
Τεχνικό Datas
PECI
ΠΡΟΔΙΑΓΡΑΦΗ | |
Πρότυπο | AV45/AV50 |
Άντεξε τη διάμετρο | 45MM/50MM |
Εξωτερική διάμετρος | 155mm |
Πάχος | 54mm |
Ικανότητα ροπής | 1250Nm |
Υπέρβαση της ταχύτητας | 280r/min |
Βάρος | 5.4kg |
Συσκευασία | Βιομηχανική συσκευασία |
Χρόνος παράδοσης | 7-10 ημέρες |
Όροι πληρωμής | TT, L/C, D/P, D/A, Western Union, Paypal |
Διαστάσεις και ικανότητες
Τύπος | Μέγεθος | TKN1) | Υπέρβαση της ταχύτητας | Βάρος | Ροπή έλξης | ||||||||||
AV | dH7 | nimax | Δ | D2 | Λ 1 | Λ | Β | Φ | bB11 | Ν | Ε | φ | TR | ||
[χιλ.] | [NM] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Τοποθετώντας παράδειγμα
