FXM85-40 μειωτής Backstop υψηλής ταχύτητας που υπερβαίνει το συμπλέκτη ένα ρουλεμάν τρόπων
Χαρακτηριστικά γνωρίσματα FXM85-40 που υπερβαίνουν το ρουλεμάν συμπλεκτών
Εφαρμογή όπως
Για την εφαρμογή ως backstop στις εγκαταστάσεις με τις υψηλές ταχύτητες σε ανεξάρτητη λειτουργία.
Για την εφαρμογή ως υπέρβαση του συμπλέκτη στις εγκαταστάσεις με τις χαμηλές ταχύτητες στην οδήγηση της λειτουργίας.
Εκτόξευση Χ Sprag
Ενσωματωμένος κάνει ελεύθερο πεντάλ FXM είναι εξοπλισμένος με την εκτόξευση Χ. sprag. Η εκτόξευση Χ sprag χρησιμοποιείται για τα backstops και υπέρβαση των συμπλεκτών, υπό τον όρο ότι σε ανεξάρτητη λειτουργία που το εσωτερικό δαχτυλίδι περιστρέφεται με υψηλή ταχύτητα και παρέχει την υπέρβαση των συμπλεκτών ότι η οδηγώντας λειτουργία διευθύνεται σε αργόστροφο. Σε ανεξάρτητη λειτουργία, η φυγοκεντρική δύναμη FC αναγκάζει το sprag για να ανασηκώσει από την εξωτερική διαδρομή. Σε αυτό το λειτουργούν κράτος, κάνετε ελεύθερο πεντάλ εργασίες ένδυση-ελεύθερες, δηλ. με την απεριόριστη ζωή υπηρεσιών.
Τεχνικό Datas FXM85-40 που υπερβαίνει το ρουλεμάν συμπλεκτών
Στοιχείο | FXM85-40 |
Υλικό | GCr15 |
Άντεξε το dia. | 45-60 χιλ. |
Εξωτερικό dia. | 175 χιλ. |
Πλάτος | 50 χιλ. |
Ικανότητα ροπής | 2450 N.m |
Βάρος | 7,4 κλ |
Συσκευασία | Κιβώτιο χαρτοκιβωτίων, ξύλινο κιβώτιο ή ως απαιτήσεις σας |
Διαστάσεις και ικανότητες
Τύπος |
δ | Α | Β | Δ | Ε | Φ | Γ | J | Λ | Π | Τ | U | Β | W | Ζ ** | Βάρος | ||||||
χιλ. | ||||||||||||||||||||||
χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | κλ | ||||
FXM 31 -17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
FXM2410-100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 |
Ενσωματωμένος κάνει ελεύθερο πεντάλ FXM είναι sprag κάνει ελεύθερο πεντάλ χωρίς υποστήριξη ρουλεμάν και με την εκτόξευση Χ. sprag. Η εκτόξευση Χ sprag εξασφαλίζει μια ελεύθερη ανεξάρτητη λειτουργία ένδυσης όταν περιστρέφεται με υψηλή ταχύτητα το εσωτερικό δαχτυλίδι. Κάνει ελεύθερο πεντάλ FXM χρησιμοποιείται όπως:
Backstops
Υπέρβαση των συμπλεκτών
για τις εφαρμογές με τη υψηλή ταχύτητα κάνετε ελεύθερο πεντάλ ing λειτουργία και όταν χρησιμοποιείται ως υπερβαίνοντας συμπλέκτης με την αργόστροφη οδηγώντας λειτουργία. Ονομαστικές ροπές μέχρι 888 000 NM. Τρυπά μέχρι 460 χιλ. Πολλές τυποποιημένες οπές είναι διαθέσιμες.
Σημειώσεις:
Η μέγιστη διαβιβάσιμη ροπή είναι 2 φορές η διευκρινισμένη ονομαστική ροπή.
Η θεωρητική ονομαστική ροπή ισχύει μόνο για ιδανικό concentricity μεταξύ του εσωτερικού και εξωτερικού δαχτυλιδιού. Στην πράξη, concentricity επηρεάζεται από το παιχνίδι ρουλεμάν και τα κεντραρίσματος λάθη των bouring μερών χλιμιντρίσματος.
Κατόπιν οι ονομαστικές ροπές που διευκρινίζονται στον πίνακα ισχύουν, ταυτόχρονα λαμβάνοντας υπόψη την ύπαρξη που οργανώνεται έξω (T.I.R.). Υψηλότερες ταχύτητες κατόπιν αιτήματος.

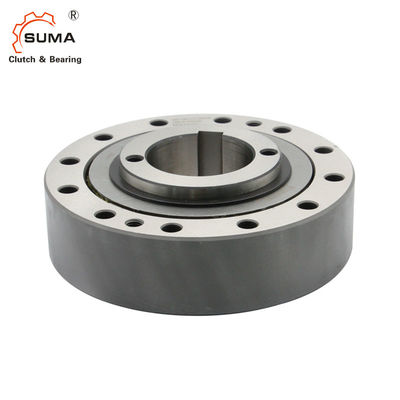

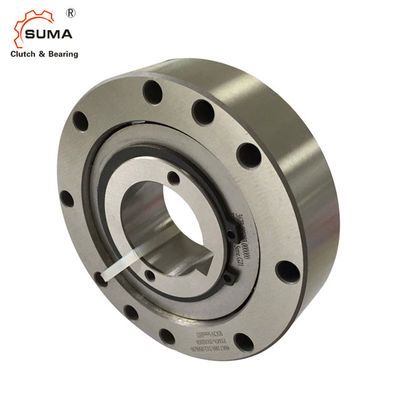

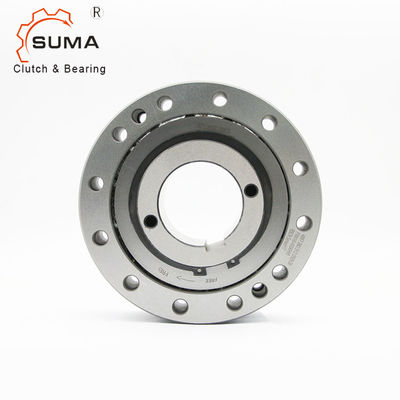

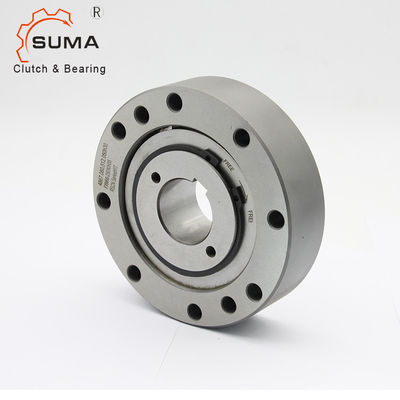

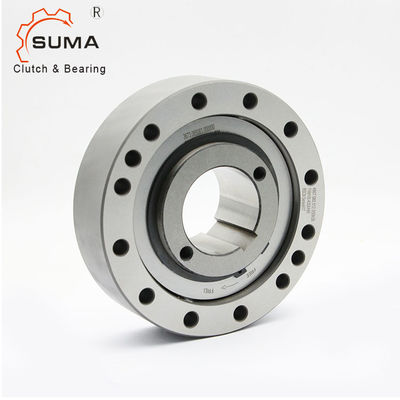

Εικόνες της υπέρβασης του ρουλεμάν συμπλεκτών
Μας ελάτε σε επαφή με ανά πάσα στιγμή
