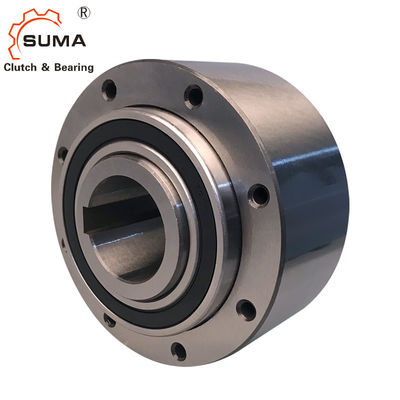

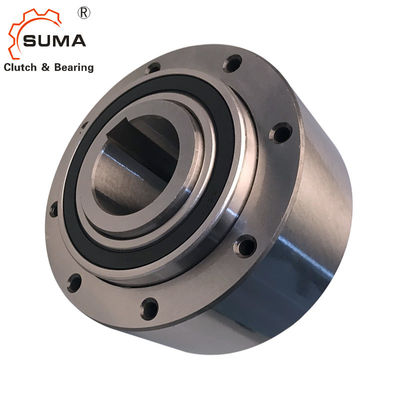

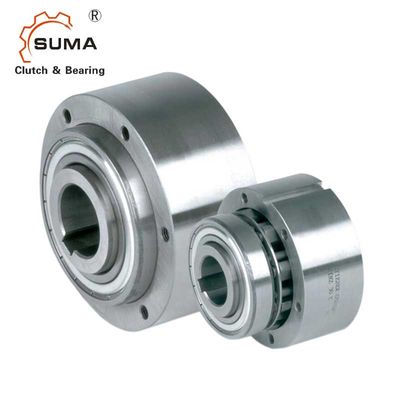

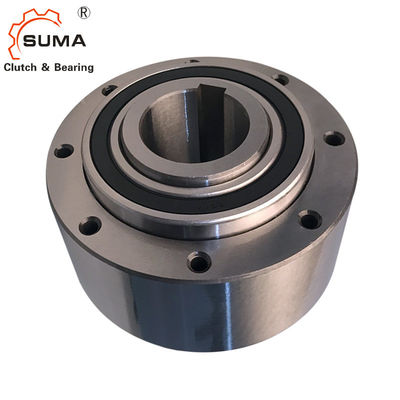

RIZ30 9000RPM κάνει ελεύθερο πεντάλ 1 κατευθυντικός συμπλέκτης ρουλεμάν κυλίνδρων
Χαρακτηριστικό γνώρισμα
Οι τύποι RIZ, RINZ είναι φυγοκεντρικοί ανασηκώνουν sprag τον τύπο κάνουν ελεύθερο πεντάλ με την εσωτερική περιστροφή φυλών. Κατάλληλος για το backstop, ή υπέρβαση των εφαρμογών συμπλεκτών. Μόνο η εσωτερική φυλή σχεδιάζεται για να κάνει ελεύθερο πεντάλ.
Αυτές οι μονάδες είναι μέρος του μορφωματικού συστήματος Stieber. Φέρων υποστηρίζουν χρησιμοποιώντας τη σειρά 60. ρουλεμάν, λίπος που λαδώνεται και που εγκαθίσταται με τις σφραγίδες ZZ. Οι μονάδες παραδίδονται ως πρότυπα που λαδώνονται με το λίπος και έτοιμα να εγκαταστήσουν είτε σε μια οριζόντια είτε κάθετη θέση. Οι τύποι RIZ, RINZ σχεδιάζονται για να χρησιμοποιηθούν με τις καλύψεις σειράς Γ. Οι ακόλουθες σελίδες δίνουν τις συμπληρωματικές inportant πληροφορίες για τη χρήση αυτής της μονάδας τύπων.
Εάν η μονάδα πρόκειται να εγκατασταθεί μέσα σε μια κατοικία όπου η λίπανση πετρελαίου είναι διαθέσιμη, παρακαλώ διευκρινίστε τον τύπο RIW, RIWN. Οι καλύψεις σειράς Φ από τον τύπο GFR, GFRN χρησιμοποιούνται έπειτα χωρίς σφραγίδες άξονων.
Διαστάσεις και ικανότητες
Τύπος | Μέγεθος |
|
Ταχύτητες |
|
Αριθμός |
|
Βάρος | ||||
RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | ζ | Λ 1 | Λ | τ | |
[χιλ.] | [NM] | [ελάχιστος-1] | [ελάχιστος-1] | [ελάχιστος-1] | [χιλ.] | [χιλ.] | [χιλ.] | [χιλ.] | [κλ] | ||
30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7.5 | |
60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12.7 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14.5 | |
80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29.5 | |
100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42.5 | |
130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 |
ΣΗΜΕΙΩΣΕΙΣ
1) Το Τ ανώτατο = 2 × Τ KN «αναφέρεται στη σελίδα επιλογής 10 έως 13
2) Αυτό το μέγιστο - η επιτρεπόμενη ταχύτητα ν μετάδοσης ροπής ανώτατη δεν πρέπει να ξεπεραστεί κατά το διαβίβαση της ροπής
3) Αυτή η ελάχιστη επιτρεπόμενη υπερβαίνοντας ταχύτητα ν imin δεν πρέπει να μειωθεί κάτω από τη συνεχή λειτουργία. Πιθανή μείωση αυτής της ελάχιστης ταχύτητας κατόπιν αιτήσεως
4) Η εσωτερική φυλή υπερβαίνει Keyway στο DIN 6885,1 «αναφέρεται να τοποθετήσει και συντήρησης στις οδηγίες
