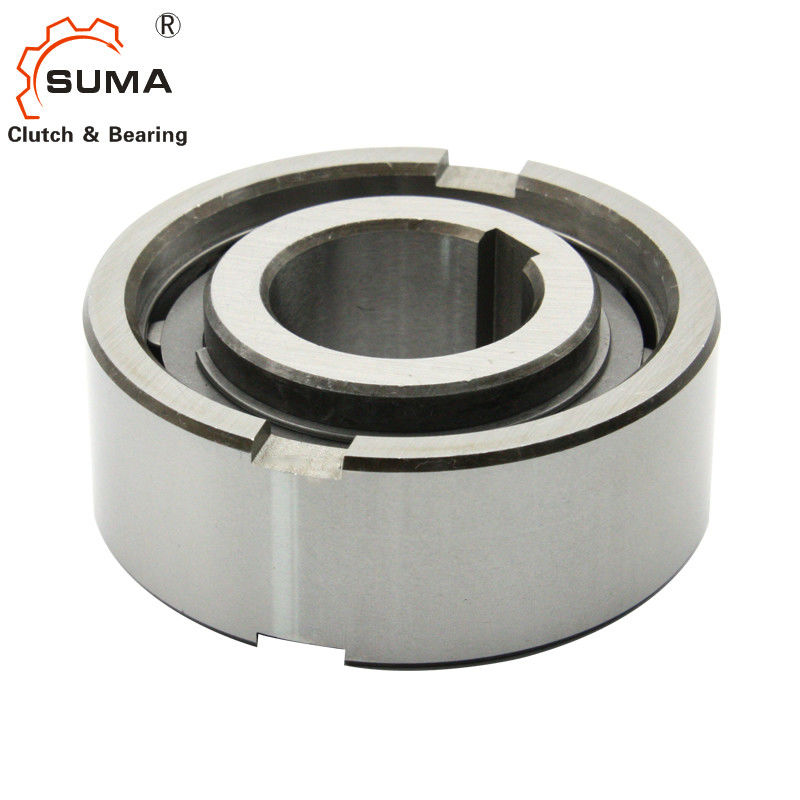

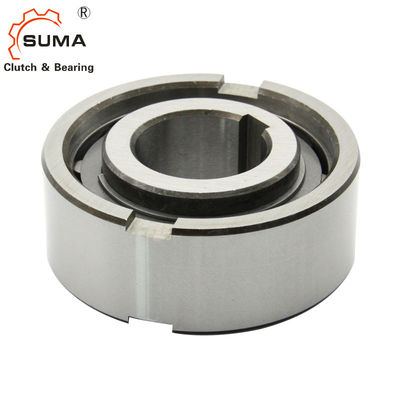

Χάλυβας ASNU25 NFS25 GCr15 ένα ρουλεμάν τύπων κυλίνδρων συμπλεκτών τρόπων

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: SUMA
Πιστοποίηση: ISO SGS
Αριθμό μοντέλου: ASNU25 NFS25
Ποσότητα παραγγελίας min: 1
Τιμή: USD9.5-USD12 PER PIECE
Συσκευασία λεπτομέρειες: Ξύλινο κιβώτιο
Χρόνος παράδοσης: 10-15 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 1000pcs το μήνα
Όνομα προϊόντων: Ένας συμπλέκτης τρόπων που αντέχει ASNU25 NFS25 Υλικό: Gcr15 φέρων χάλυβας
Ικανότητα ροπής: 125Nm Ταχύτητα περιστροφής: 1700RPM
Βάρος μονάδων: 0.38KG Εξουσιοδότηση: 1 έτος
Μέγεθος: 25*62*24mm COem: Δεχτείτε
Υψηλό φως:

NFS25 ρουλεμάν τύπων κυλίνδρων

,

ASNU25 ρουλεμάν τύπων κυλίνδρων

,

ASNU25 ένα ρουλεμάν συμπλεκτών τρόπων

Ρουλεμάν συμπλεκτών τρόπων πρώτου τύπου κυλίνδρων ASNU25 NFS25



Χαρακτηριστικά γνωρίσματα του κυλίνδρου ένα ASNU25 ρουλεμάν συμπλεκτών τρόπων





ASNU NFS TFS είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Το ρουλεμάν είναι supporte axil και ακτινωτό φορτίο.

Η λίπανση και η σφράγιση πρέπει να παρασχεθούν επίσης από την εγκατάσταση.

Δεδομένου ότι ο συμπλέκτης τρόπων πρώτου τύπου ASNU NFS είναι ένας τύπος κυλίνδρων χωρίς ρουλεμάν που υποστηρίζεται, τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση.

Η εσωτερική φυλή κλειδώνεται στον άξονα.

Η εξωτερική φυλή έχει τη θετική ανοχή n6, για να δώσει σε ένα fitin Τύπου μια κατοικία H7.



Τεχνικό Datas του κυλίνδρου ένα ASNU25 ρουλεμάν συμπλεκτών τρόπων


Όνομα προϊόντων Ένα ρουλεμάν συμπλεκτών τρόπων
Πρότυπο ASNU25/NFS25
Υλικό Χάλυβας χρωμίου GCr15
Εσωτερική διάμετρος 25mm
Εξωτερική διάμετρος 62mm
Πάχος 24mm
Ικανότητα ροπής 125Nm
Ταχύτητα περιστροφής1700RPM
Βάρος 0.38kg
Συσκευασία Κιβώτιο χαρτοκιβωτίων/ξύλινο κιβώτιο

Διαστάσεις και ικανότητες του κυλίνδρου ένα ASNU25 ρουλεμάν συμπλεκτών τρόπων

Τύπος Μέγεθος



TKN1)

Υπέρβαση

Ταχύτητες



Βάρος



Ροπή έλξης

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 Λ β τ s ε φ TR
[χιλ.] [NM] [ελάχιστος-1] [ελάχιστος-1] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [χιλ.] [κλ] [Ncm]
8 12 3300 5000 35 28 13 4 1.4 2.4 0,6 0,3 0,07 1.6
12 12 3300 5000 35 28 13 4 1.4 2.4 0,6 0,3 0,06 1.6
15 30 2400 3600 42 37 18 5 1.8 2.4 0,8 0,3 0,11 1.9
17 49 2300 3400 47 40 19 5 2.3 2.4 1.2 0,8 0,15 1.9
20 78 2100 3100 52 42 21 6 2.3 2.4 1.2 0,8 0,19 1.9
25 125 1700 2600 62 51 24 8 2.8 2.4 1.2 0,8 0,38 5.6
30 255 1400 2200 72 60 27 10 2.5 2.4 1.8 1 0,54 14
35 383 1200 1900 80 70 31 12 3.5 2.4 1.8 1 0,74 16
40 538 1100 1700 90 78 33 12 4.1 2.5 1.8 1 0,92 38
45 780 1000 1600 100 85 36 14 4.6 2.5 1.8 1 1.31 43
50 1013 850 1350 110 92 40 14 5.6 2.5 1.8 1 1.74 55
60 1825 750 1050 130 110 46 18 5.5 3.6 2.6 1.5 2.77 110
70 2300 600 950 150 125 51 20 6.9 3.6 2.6 1.5 4.16 140
80 3275 550 850 170 140 58 20 7.5 3.6 2.6 1.5 6.09 180
90 5325 500 750 190 160 64 20 8 3.6 2.6 2 8.2 230
100 7250 450 680 215 175 73 24 8.5 3.6 2.6 2 12.6 380
120 13500 370 550 260 215 86 28 10 3.6 2.6 2.5 22 650
150 26625 300 460 320 260 108 32 12 3.6 3.6 2.5 42 1000
200 44500 230 350 420 350 138 45 16 7.6 3.6 3 93 2000


ΣΗΜΕΙΩΣΕΙΣ

ASNU8-12, keyway ASNU200 στο DIN 6885. 1,

άλλα μεγέθη στο DIN 6885,3
1) Τ ανώτατο = 2 φορές Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών

Τοποθετώντας παράδειγμα


Εικόνες

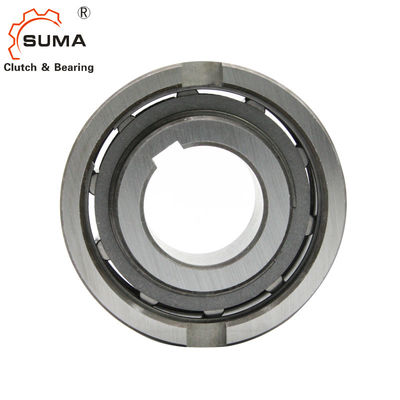

Χάλυβας ASNU25 NFS25 GCr15 ένα ρουλεμάν τύπων κυλίνδρων συμπλεκτών τρόπων 2

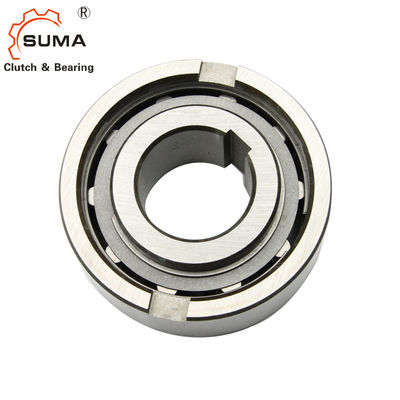

Χάλυβας ASNU25 NFS25 GCr15 ένα ρουλεμάν τύπων κυλίνδρων συμπλεκτών τρόπων 3
